Автономне джерело енергії
Номер патенту: 47841
Опубліковано: 25.02.2010
Автори: Туз Вячеслав Валерійович, Філімонов Сергій Олександрович, Шарапов Валерій Михайлович
Формула / Реферат
Автономне джерело енергії, що містить п'єзоелектричний перетворювач механічної енергії в електричну та діод, який відрізняється тим, що в автономне джерело енергії введено ємнісний накопичувач електричної енергії, акумулятор, перетворювач світлової енергії в електричну та перетворювач механічної енергії в електричну, який містить перетворювач механічної сили у обертання та тахогенератор, котрі підключені до накопичувача електричної енергії через діоди, крім того, ємнісний накопичувач електричної енергії та акумулятор з'єднані між собою за допомогою діода, причому катод діода з'єднаний з плюсом акумулятора.
Текст

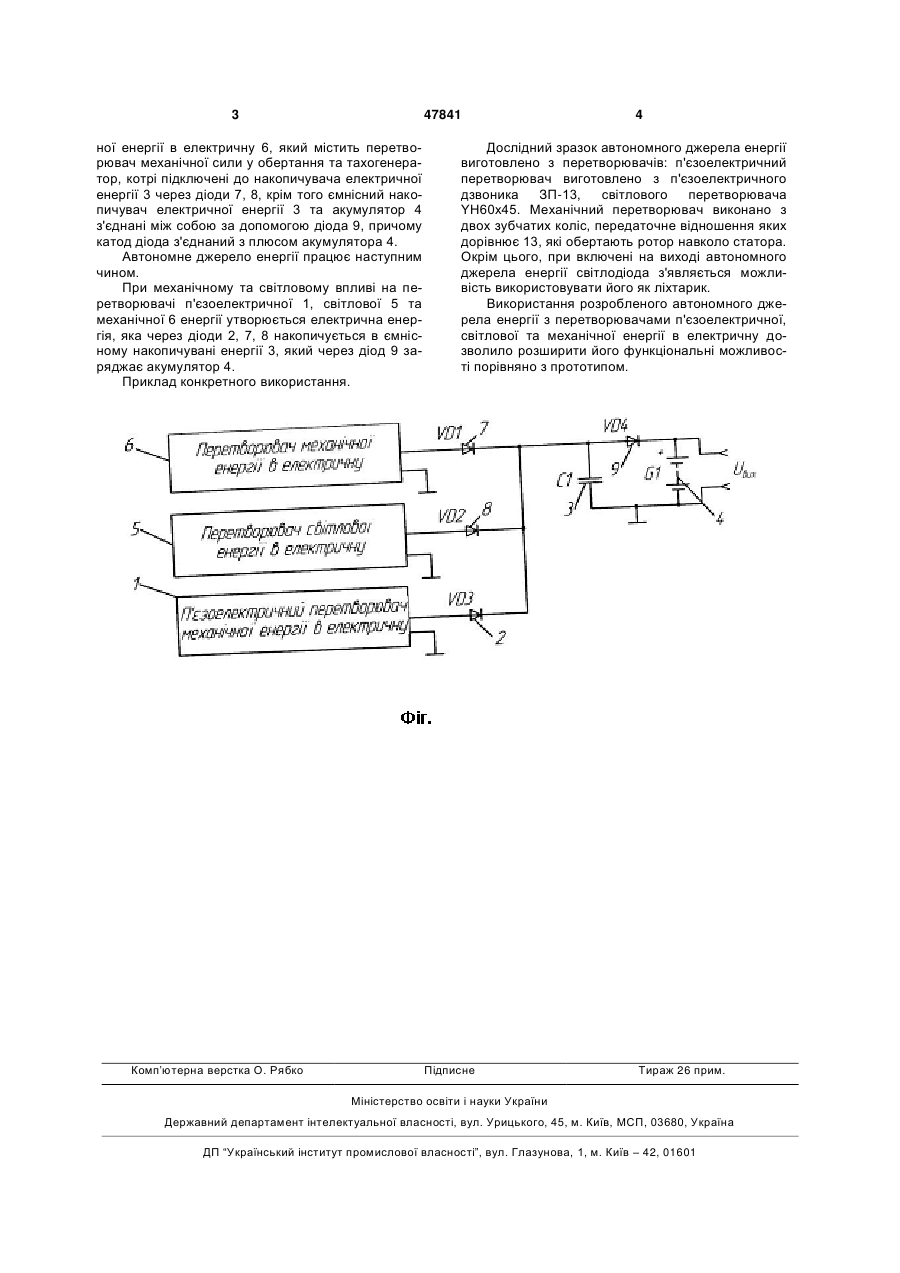

Автономне джерело енергії, що містить п'єзоелектричний перетворювач механічної енергії в електричну та діод, яке відрізняється тим, що в 3 47841 ної енергії в електричну 6, який містить перетворювач механічної сили у обертання та тахогенератор, котрі підключені до накопичувача електричної енергії 3 через діоди 7, 8, крім того ємнісний накопичувач електричної енергії 3 та акумулятор 4 з'єднані між собою за допомогою діода 9, причому катод діода з'єднаний з плюсом акумулятора 4. Автономне джерело енергії працює наступним чином. При механічному та світловому впливі на перетворювачі п'єзоелектричної 1, світлової 5 та механічної 6 енергії утворюється електрична енергія, яка через діоди 2, 7, 8 накопичується в ємнісному накопичувані енергії 3, який через діод 9 заряджає акумулятор 4. Приклад конкретного використання. Комп’ютерна верстка О. Рябко 4 Дослідний зразок автономного джерела енергії виготовлено з перетворювачів: п'єзоелектричний перетворювач виготовлено з п'єзоелектричного дзвоника ЗП-13, світлового перетворювача YH60x45. Механічний перетворювач виконано з двох зубчатих коліс, передаточне відношення яких дорівнює 13, які обертають ротор навколо статора. Окрім цього, при включені на виході автономного джерела енергії світлодіода з'являється можливість використовувати його як ліхтарик. Використання розробленого автономного джерела енергії з перетворювачами п'єзоелектричної, світлової та механічної енергії в електричну дозволило розширити його функціональні можливості порівняно з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAutonomous energy source
Автори англійськоюSharapov Valerii Mykhailovych, Tuz Viacheslav Valeriiovych, Filimonov Serhii Oleksandrovych
Назва патенту російськоюАвтономный источник энергии
Автори російськоюШарапов Валерий Михайлович, Туз Вячеслав Валерьевич, Филимонов Сергей Александрович
МПК / Мітки
Мітки: автономне, енергії, джерело
Код посилання
