Комплексне джерело відновлюваної енергії

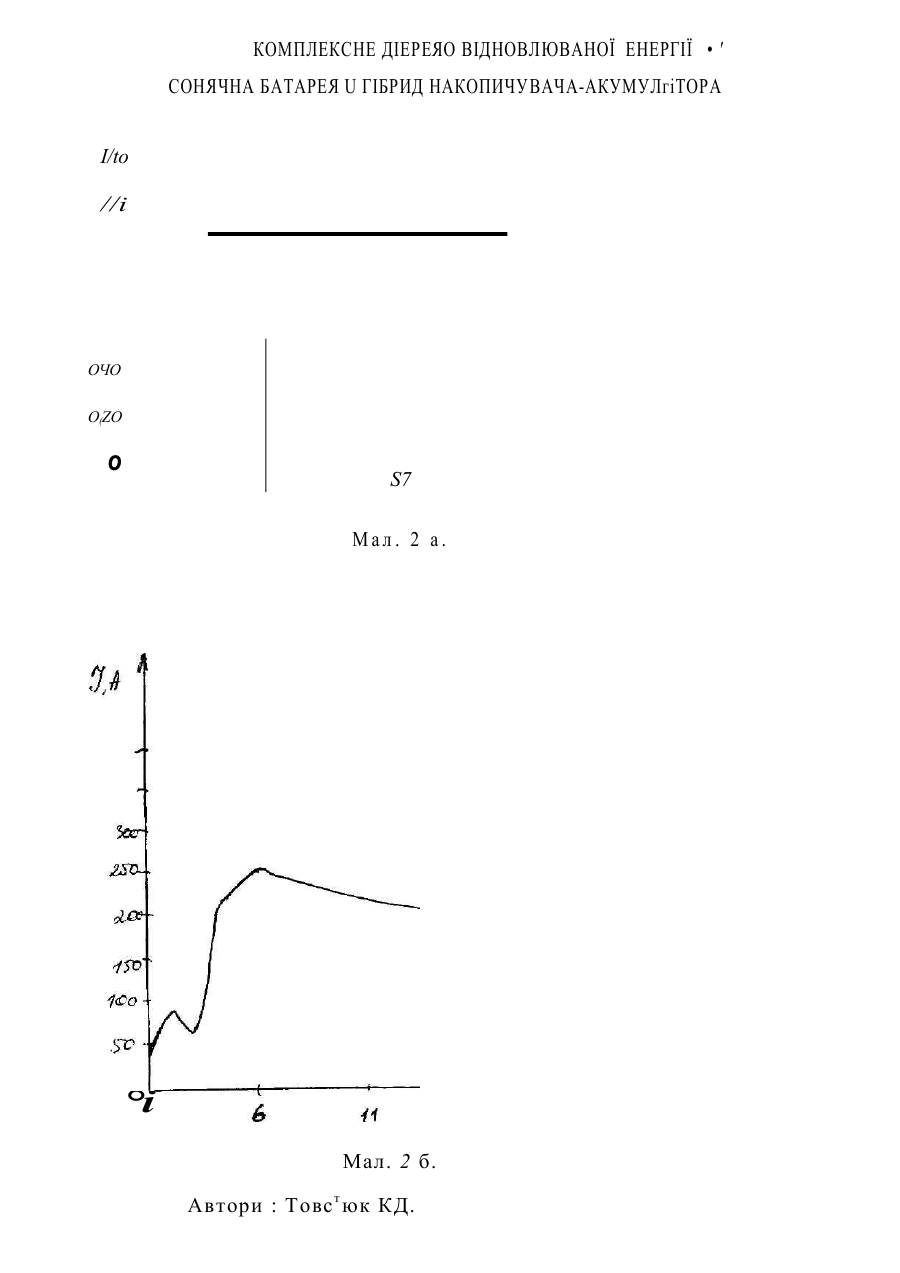

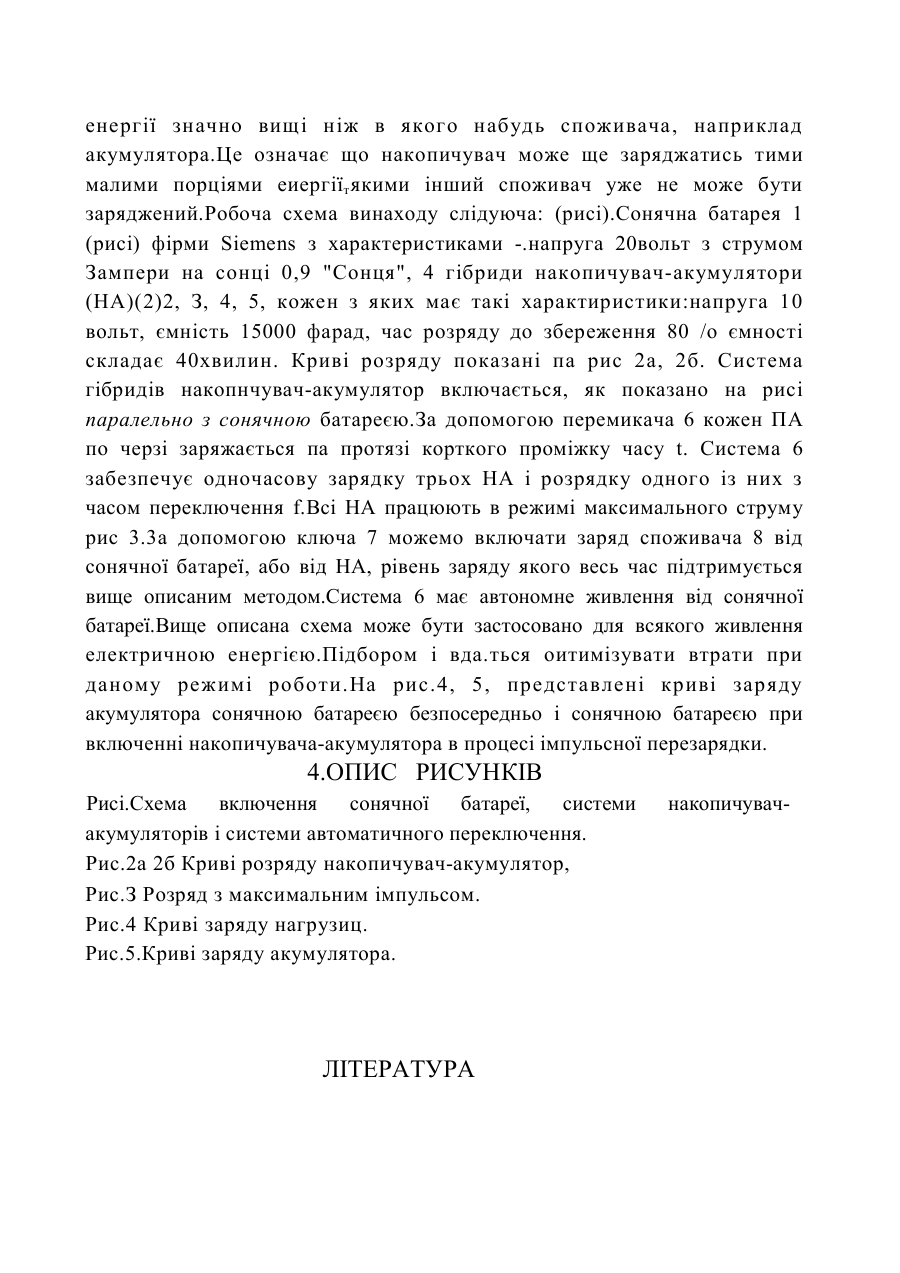

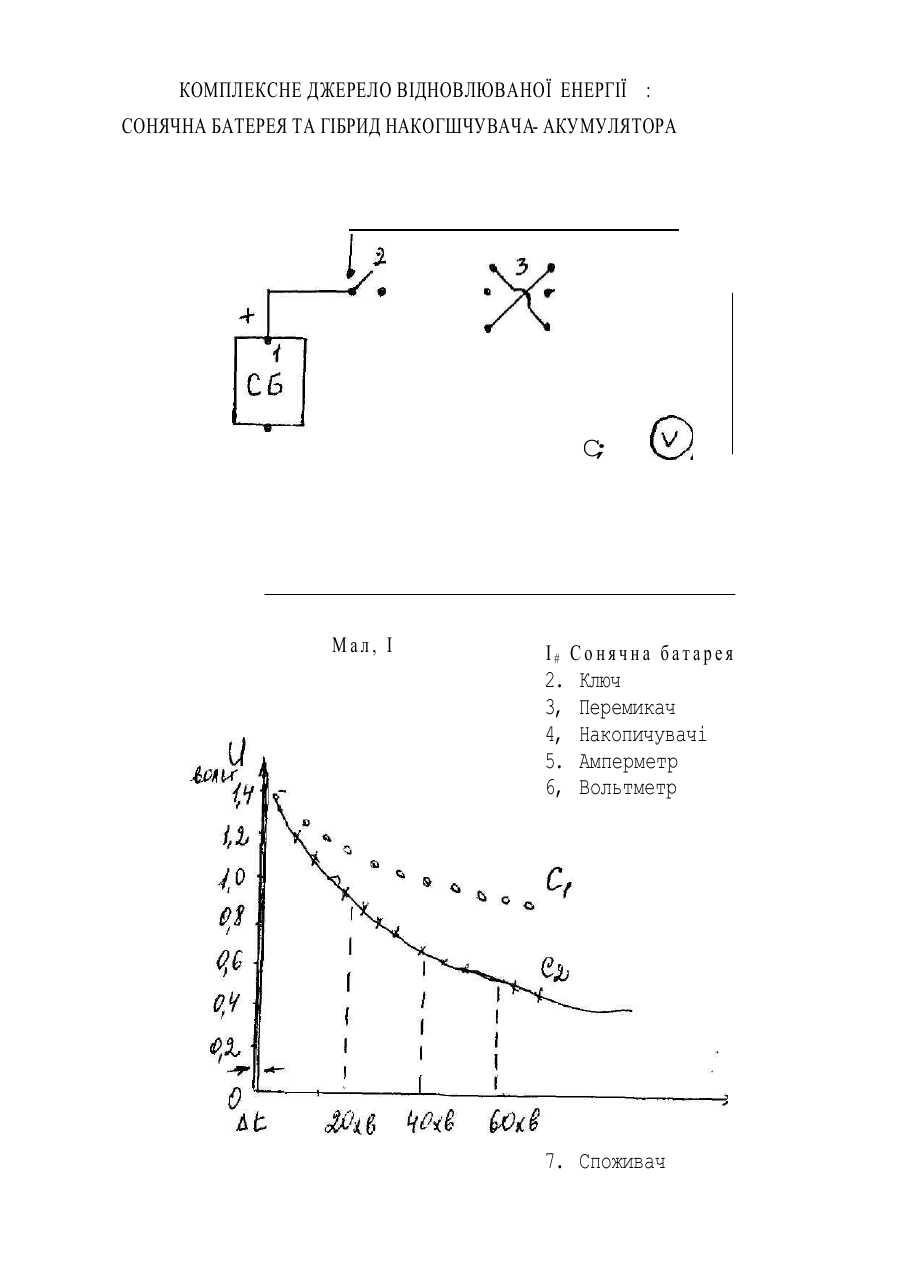

ОПИС ВИНАХОДУ І.ГАЛУЗЬ ТЕХНІКИ Винахід відноситься до електротехніки, енергетики, радіотехніки та інших галузей , що використовують джерела енергії. 2.СУТЬ ВИНАХОДУ Створено єдиний пристрій, який виконує функцію сонячної батареї, перетворюючи сонячну енегію в електричну,накопичувачів, які цю енергію накопичують і нею заряжають акумулятор.Побудований перемикач, який дозволяє накопичувану заряжатись від сонячної батареї і розряжатись па акумуляторну батарею імпульсами з великими струмами, в зв"язку з чим втрати енергії значно менші в порівнянні з тими, які є при роботі з постійним струмом. З.ОПИС ВИНАХОДУ Сонячна енергія,яку ми сприймаємо в вигляді перетвореної енергії сонячного випромінювання в електричну, є єдиним надійним, чистим джерелом енергії на землі .Але це джерело досі не використовується ефективно з двох причин: 1)коефіціент корисної дії сонячних батареії малий , він складає (10-16) /о і 2)перетворена енергія або не акумулюється ,або акумулюється не ефективно в малій кількості.Цей винахід зроблений для того,що б поправити цю ситуацію в першому наближенні.Відмітимо, що природа акумулює значно більше енергії ніж ми можемо її вивести і використати ефективно.Це саме повторюється в лабораторіях і техніці. Одні контакти включають достатню кількість бар єрів, де енергетичні втрати можуть перевищити використані кванти енергії.Коефіцієнт корисної дії сонячної батареї визначається напругою, і струмом, що подається споживачу енергії.Але ця енергія не відповідає перетвореній енергії. Частина її губиться при псредачі.Якраз цьому повинен запобігти високоємний і високопотужний накопичувач енергії, який працює практично без втрат, з майже стопроцентним ккд.(2).В цьому винаході ми використовуємо дві обставини, що грунтуються на властивостях накопичувачів: а)накопичувач при включенні розряджається значно більшими порціями енергії ніж акумулятор і б) порогові характеристики накопичувана по відношенню до прийому або віддачі енергії значно вищ і ніж в яког о набудь споживача, наприклад акумулятора.Це означає що накопичувач може ще заряджатись тими малими порціями еиергіїт якими інший споживач уже не може бути заряджений.Робоча схема винаходу слідуюча: (рисі).Сонячна батарея 1 (рисі) фірми Siemens з характеристиками -.напруга 20вольт з струмом Зампери на сонці 0,9 "Сонця", 4 гібриди накопичувач-акумулятори (НА)(2)2, З, 4, 5, кожен з яких має такі характиристики:напруга 10 вольт, ємність 15000 фарад, час розряду до збереження 80 /о ємності складає 40хвилин. Криві розряду показані па рис 2а, 2б. Система гібридів накопнчувач-акумулятор включається, як показано на рисі паралельно з сонячною батареєю.За допомогою перемикача 6 кожен ПА по черзі заряжається па протязі корткого проміжку часу t. Система 6 забезпечує одночасову зарядку трьох НА і розрядку одного із них з часом переключення f.Bci НА працюють в режимі максимального струму рис 3.3а допомогою ключа 7 можемо включати заряд споживача 8 від сонячної батареї, або від НА, рівень заряду якого весь час підтримується вище описаним методом.Система 6 має автономне живлення від сонячної батареї.Вище описана схема може бути застосовано для всякого живлення електричною енергією.Підбором і вда.ться оитимізувати втрати при даному режимі роботи.На рис.4, 5, представлені криві заряду акумулятора сонячною батареєю безпосередньо і сонячною батареєю при включенні накопичувача-акумулятора в процесі імпульсної перезарядки. 4.ОПИС РИСУНКІВ Рисі.Схема включення сонячної батареї, системи акумуляторів і системи автоматичного переключення. Рис.2а 2б Криві розряду накопичувач-акумулятор, Рис.З Розряд з максимальним імпульсом. Рис.4 Криві заряду нагрузиц. Рис.5.Криві заряду акумулятора. ЛІТЕРАТУРА накопичувач 1. Прототип "Супернакопичувач на основі електронної кераміки" Держпатент України.Заявка №95010290 від 20.01.1995р,МПК H01G 4/008. 2.The Second International Seminar on Double Layer Capacitors and Similar Energy Storage Devices,December 7-9,1992 Inc 2836^ Banyan Blvd.Fl.33431 КОМПЛЕКСНЕ ДЖЕРЕЛО ВІДНОВЛЮВАНОЇ ЕНЕРГІЇ : СОНЯЧНА БАТЕРЕЯ ТА ГІБРИД НАКОГШЧУВАЧА- АКУМУЛЯТОРА С ; Мал, І І# Сонячна батарея 2. 3, 4, 5. 6, Ключ Перемикач Накопичувачі Амперметр Вольтметр 7. Споживач Мал. З Автори : КОМПЛЕКСНЕ ДІЕРЕЯО ВІДНОВЛЮВАНОЇ ЕНЕРГІЇ • ' СОНЯЧНА БАТАРЕЯ U ГІБРИД НАКОПИЧУВАЧА-АКУМУЛгіТОРА І/to //і ОЧО O(ZO о S7 Мал. 2 а. °і Мал. 2 б. Автори : Товс т юк КД. КОМПЛЕКСНЕ ДЖЕРЕЛО ВІДНОВЛЮВАНОЇ ЕНЕРГІЇ : СОНЯЧНА БАТАРЕЯ ТА ГІБРИД НАКОПИЧУВАНА- АКШШОРА W=C//. em -потужність живлення перемикача Мал.4. Крива заряду споживача: 1 - заряд сонячна батарея-споживач; 2 - заряд сонячна батарея-накопичувачспоживач. W=UI, em /\ 1--5 9" потужність живлення перемикача Мад-5. Крива заряду акумулятора Автори : Товстюк К.Д.
