Підшипник ковзання

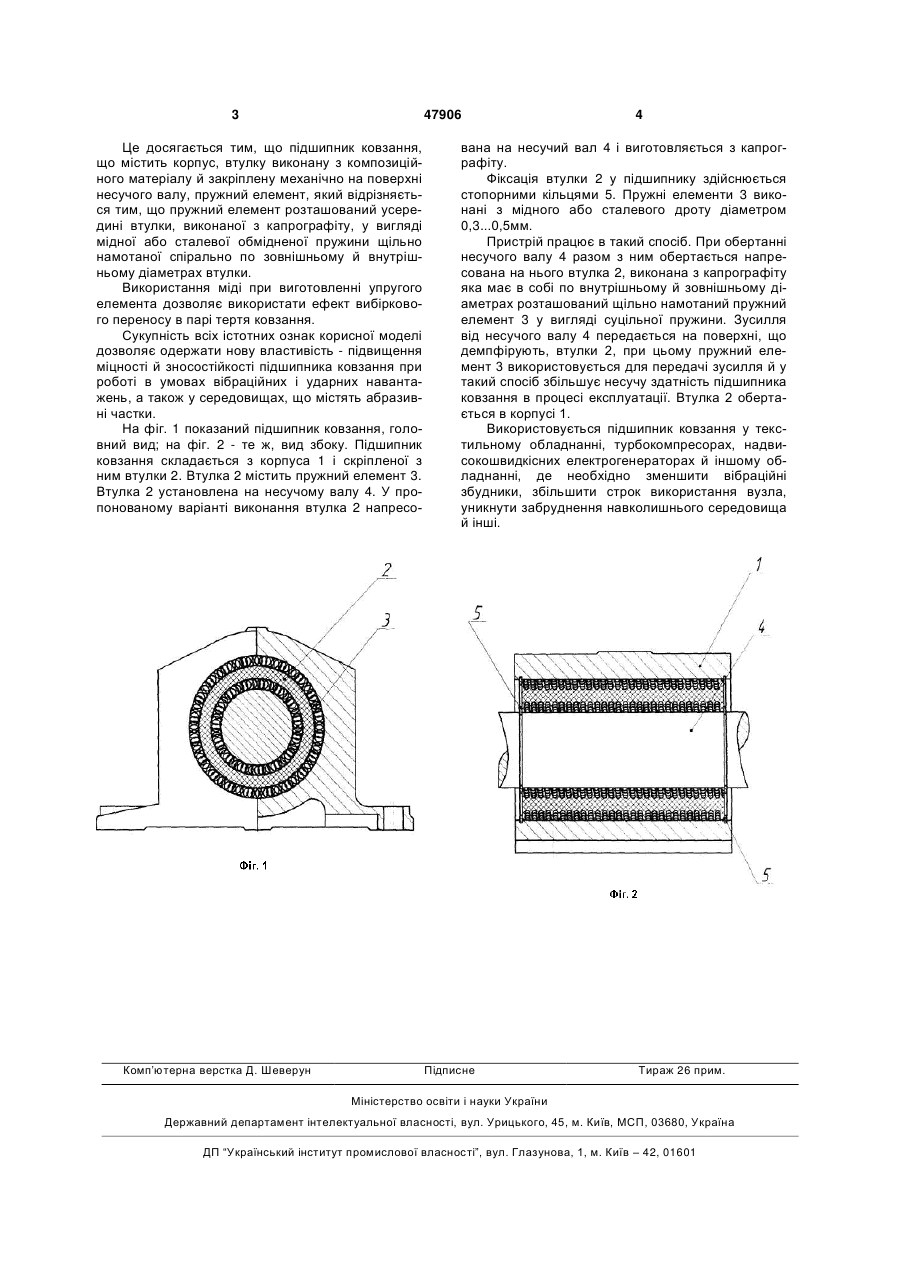

Підшипник ковзання, що містить корпус, втулку, виконану з композиційного матеріалу й закріплену механічно на поверхні несучого вала, пружний елемент, який відрізняється тим, що пружний елемент розташований усередині втулки, виконаної з капрографіта у вигляді мідної або сталевої обмідненої пружини, щільно намотаної спірально по зовнішньому й внутрішньому діаметрах втулки. (19) (21) u200909942 (22) 29.09.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ДУНАЄВА ТЕТЯНА СТАНІСЛАВІВНА, КОСТОГРИЗ ОЛЕКСАНДР ПЕТРОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 47906 Це досягається тим, що підшипник ковзання, що містить корпус, втулку виконану з композиційного матеріалу й закріплену механічно на поверхні несучого валу, пружний елемент, який відрізняється тим, що пружний елемент розташований усередині втулки, виконаної з капрографіту, у вигляді мідної або сталевої обмідненої пружини щільно намотаної спірально по зовнішньому й внутрішньому діаметрах втулки. Використання міді при виготовленні упругого елемента дозволяє використати ефект вибіркового переносу в парі тертя ковзання. Сукупність всіх істотних ознак корисної моделі дозволяє одержати нову властивість - підвищення міцності й зносостійкості підшипника ковзання при роботі в умовах вібраційних і ударних навантажень, а також у середовищах, що містять абразивні частки. На фіг. 1 показаний підшипник ковзання, головний вид; на фіг. 2 - те ж, вид збоку. Підшипник ковзання складається з корпуса 1 і скріпленої з ним втулки 2. Втулка 2 містить пружний елемент 3. Втулка 2 установлена на несучому валу 4. У пропонованому варіанті виконання втулка 2 напресо Комп’ютерна верстка Д. Шеверун 4 вана на несучий вал 4 і виготовляється з капрографіту. Фіксація втулки 2 у підшипнику здійснюється стопорними кільцями 5. Пружні елементи 3 виконані з мідного або сталевого дроту діаметром 0,3...0,5мм. Пристрій працює в такий спосіб. При обертанні несучого валу 4 разом з ним обертається напресована на нього втулка 2, виконана з капрографіту яка має в собі по внутрішньому й зовнішньому діаметрах розташований щільно намотаний пружний елемент 3 у вигляді суцільної пружини. Зусилля від несучого валу 4 передається на поверхні, що демпфірують, втулки 2, при цьому пружний елемент 3 використовується для передачі зусилля й у такий спосіб збільшує несучу здатність підшипника ковзання в процесі експлуатації. Втулка 2 обертається в корпусі 1. Використовується підшипник ковзання у текстильному обладнанні, турбокомпресорах, надвисокошвидкісних електрогенераторах й іншому обладнанні, де необхідно зменшити вібраційні збудники, збільшити строк використання вузла, уникнути забруднення навколишнього середовища й інші. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
