Спосіб електроерозійного легування
Номер патенту: 16773
Опубліковано: 29.08.1997
Автори: Тарельник В'ячеслав Борисович, Тарадонов Володимир Гнатович, Іванов Леонід Андрійович, Сіробабін Юрій Олександрович, Марченко Володимир Георгійович, Руденко Валерій Федорович, Анісімов Генадій Миколайович, Коломицев Евген Олександрович
Формула / Реферат
Способ электроэрозионного легирования, включающий нанесение износостойкого высокотвердого покрытия тугоплавкими металлами или их карбидами и антифрикционного покрытия легкоплавкими металлами, отличающийся тем, что, с целью повышения износостойкости и уменьшения шероховатости поверхности, сначала наносят слой покрытия антифрикционным легкоплавким металлом, выбираемым из группы In, Sn, Cd, Pd а затем слой покрытия из износостойкого высокотвердого металла или его карбида, выбираемого из группы Ті., V, W.

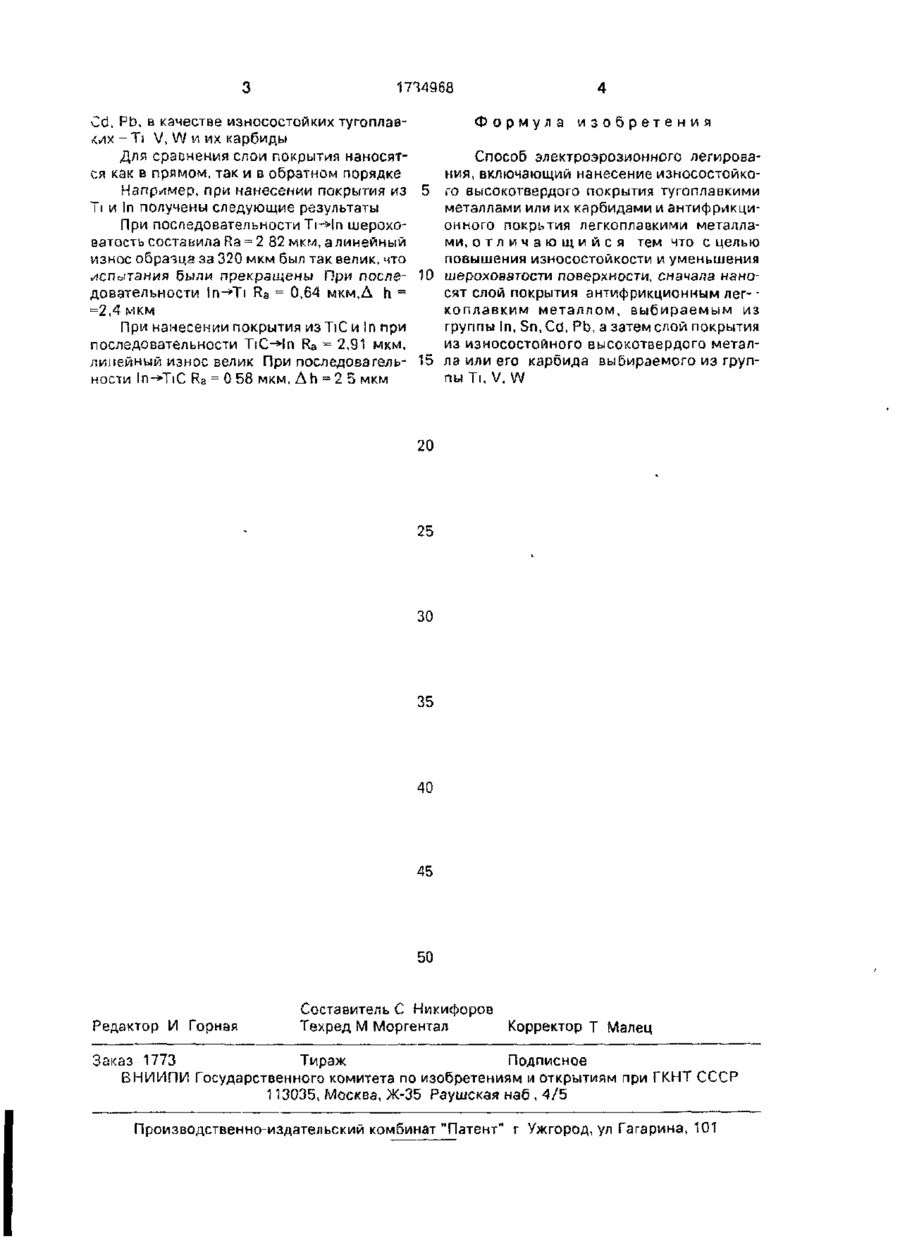

Текст
Использование: электроэрозионное легирование поверхностей, подверженных износу. Сущность изобретения сначала наносят слой покрытия из антифрикционного легкоплавкого металла, выбиваемого из группы \n, Sn, Cd, Pd, затем на него наносят слой износостойкого высокотвердого металла или его карбида, выбираемого из группы Ті, V, W. Первоначально нанесенное покрытие при нанесении второго слоя расплавляется и заполняет микронеровности и поры основного покрытия, что понижает шероховатость и повышает износостойкость стей и пор основного покрытия. В результате в процессе кристаллизации образуется структура покрытия типа механической смеси с частичным образованием твердого раствора. Кристаллизация второго слоя происходит медленнее за счет аккумулирования тепла расплавом легкоплавного металла. Шероховатость поверхности снижается до значений Ra = 0,6-0,8 мм. Одновременно повышается износостойкость поверхности в 3-6 раза П р и м е р . Осуществляется обработка образцов из стали 45 Обработка ведется на установке УИЛВ-7 Легкоплавкие материалы наносятся на 1-й режим (U= 38,5 В, І = = 0,5 А, С = 100 мкФ) Износостойкие туго плавкие материалы наносят на 5-й режим (U = 69 В, 1 = 1,0 А. С=100мкФ). В качестве легкоплавких металлов используют In. Sn, 1734968 Cd, Pb, в качестве износостойких тугоплавФормула изобретения ких - Ті V, W и их карбиды Для сравнения слои покрытия наносятСпособ электроэрозионного легировася как в прямом, так и в обратном порядке ния, включающий нанесение износостойкоНапример, при нанесении покрытия из 5 го высокогвердого покрытия тугоплавкими Ті И In получены следующие результаты металлами или их карбидами и антифрикциПри последовательности Ti-*ln шерохоонного покрьтия легкоплавкими металлаватость составила Ra = 2 82 мкм, а линейный ми, о т л и ч а ю щ и й с я тем что с целью износ образца за 320 мкм был так велик, что повышения износостойкости и уменьшения испытания были прекращены При после- 10 шероховатости поверхности, сначала нанодовательности ln-*Ti Ra = 0,64 мкм,Д h = сят слой покрытия антифрикционным лег- =2,4 мкм коплавким металлом, выбираемым из группы In, Sn, Cd, Pb, а затем слой покрытия При нанесении покрытия из "ПС и In при из износостойного высокотвердого металпоследовательности ТіС-Чп Ra = 2,91 мкм, линейный износ велик При последователь- 15 ла или его карбида выбираемого из группы Ті, V, W ности ln-»TiC Ra = 0 58 мкм, Ah =2 5 мкм 20 25 30 35 45 50 Редактор И Горная Составитель С Никифоров Техред М Моргентал Корректор Т Малец Заказ 1773 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент" г Ужгород, ул Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of electro-erosion alloying
Автори англійськоюTarelnyk Viacheslav Borysovych, Kolomytsev Yevhen Oleksandrovych, Ivanov Leonid Andriiovych, Marchenko Volodymyr Heorhiiovych, Taradonov Volodymyr Hnatovych, Rudenko Valerii Fedorovych, Sirobabin Yurii Oleksandrovych, Anisimov Henadii Mykolaiovych
Назва патенту російськоюСпособ электроэрозионноголегирования
Автори російськоюТарельник Вячеслав Борисович, Коломицев Евгений Александрович, Иванов Леонид Андреевич, Марченко Владимир Георгиевич, Тарадонов Владимир Игнатьевич, Руденко Валерий Федорович, Сиробабин Юрий Александрович, Анисимов Геннадий Николаевич
МПК / Мітки
МПК: B23H 9/00
Мітки: легування, спосіб, електроерозійного
