Двигун внутрішнього згоряння
Номер патенту: 47999
Опубліковано: 25.02.2010
Автори: Плохенко Дмитро Анатолійович, Матвієнко Павло Леонідович
Формула / Реферат
Двигун внутрішнього згоряння, що містить корпус з циліндром, поршень зі штоком, з'єднаний із шатуном, і вал відбору потужності, який відрізняється тим, що шатун з'єднаний з коромислом і шестірнею колінчатого вала, на якій розташовані сателітні шестерні з маховиками, причому шестірня колінчатого вала з'єднана через зубчасту передачу з валом добору потужності другою опозитною шестірнею колінчатого вала, на якій також розташовані сателітні шестерні з маховиками, і вона з'єднана з приводом генератора, що містить важіль, з'єднаний із кривошипом через шатуни.
Текст

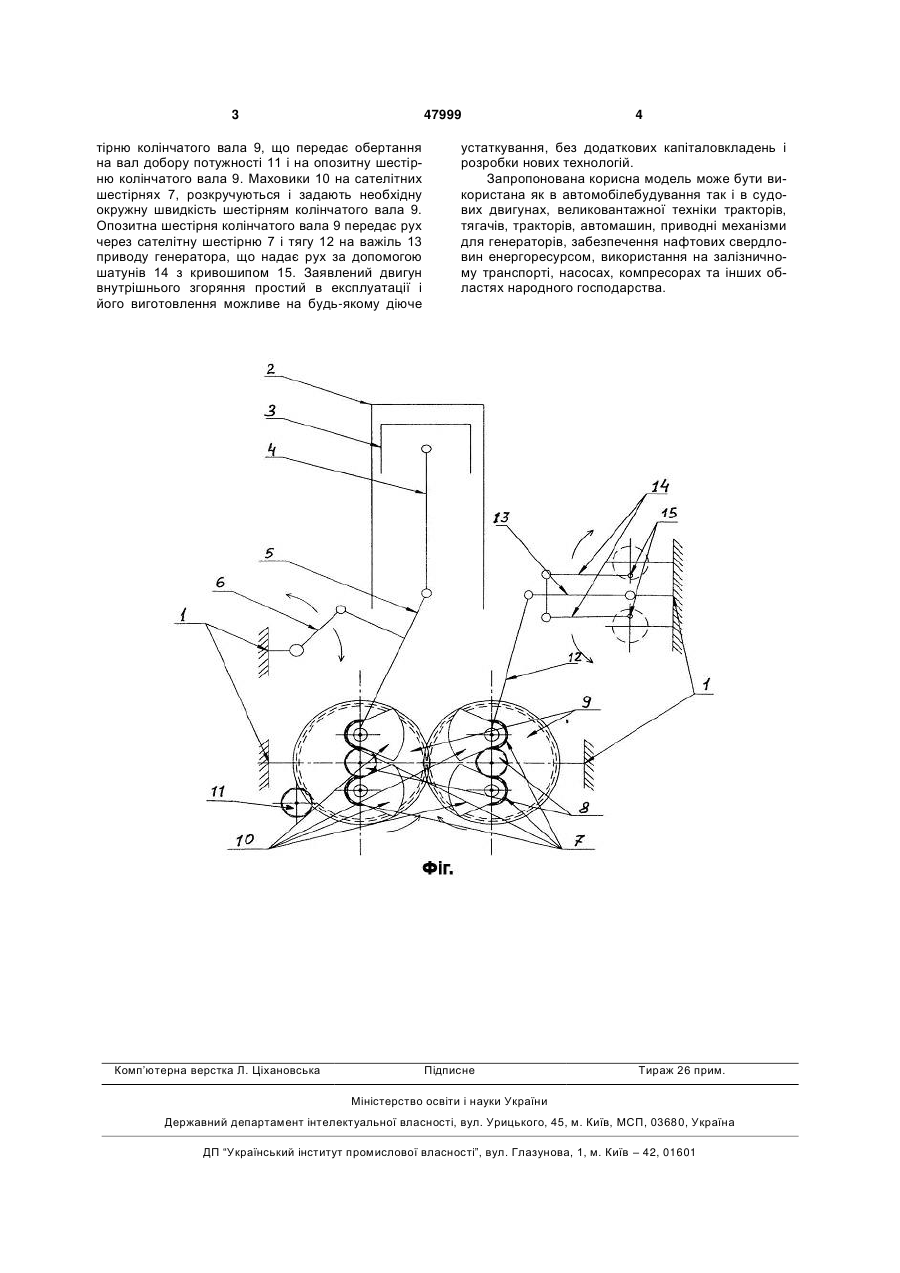

Двигун внутрішнього згоряння, що містить корпус з циліндром, поршень зі штоком, з'єднаний із шатуном, і вал відбору потужності, який відріз 3 47999 тірню колінчатого вала 9, що передає обертання на вал добору потужності 11 і на опозитну шестірню колінчатого вала 9. Маховики 10 на сателітних шестірнях 7, розкручуються і задають необхідну окружну швидкість шестірням колінчатого вала 9. Опозитна шестірня колінчатого вала 9 передає рух через сателітну шестірню 7 і тягу 12 на важіль 13 приводу генератора, що надає рух за допомогою шатунів 14 з кривошипом 15. Заявлений двигун внутрішнього згоряння простий в експлуатації і його виготовлення можливе на будь-якому діюче Комп’ютерна верстка Л. Ціхановська 4 устаткування, без додаткових капіталовкладень і розробки нових технологій. Запропонована корисна модель може бути використана як в автомобілебудування так і в судових двигунах, великовантажної техніки тракторів, тягачів, тракторів, автомашин, приводні механізми для генераторів, забезпечення нафтових свердловин енергоресурсом, використання на залізничному транспорті, насосах, компресорах та інших областях народного господарства. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombustion engine
Автори англійськоюMatvienko Pavlo Leonidovych, Plokhenko Dmytro Anatoliiovych
Назва патенту російськоюДвигатель внутреннего сгорания
Автори російськоюМатвиенко Павел Леонидович, Плохенко Дмитрий Анатолиевич
МПК / Мітки
МПК: F01B 9/02, F01B 31/00
Мітки: двигун, внутрішнього, згоряння
