Просочувальна полімерна композиція

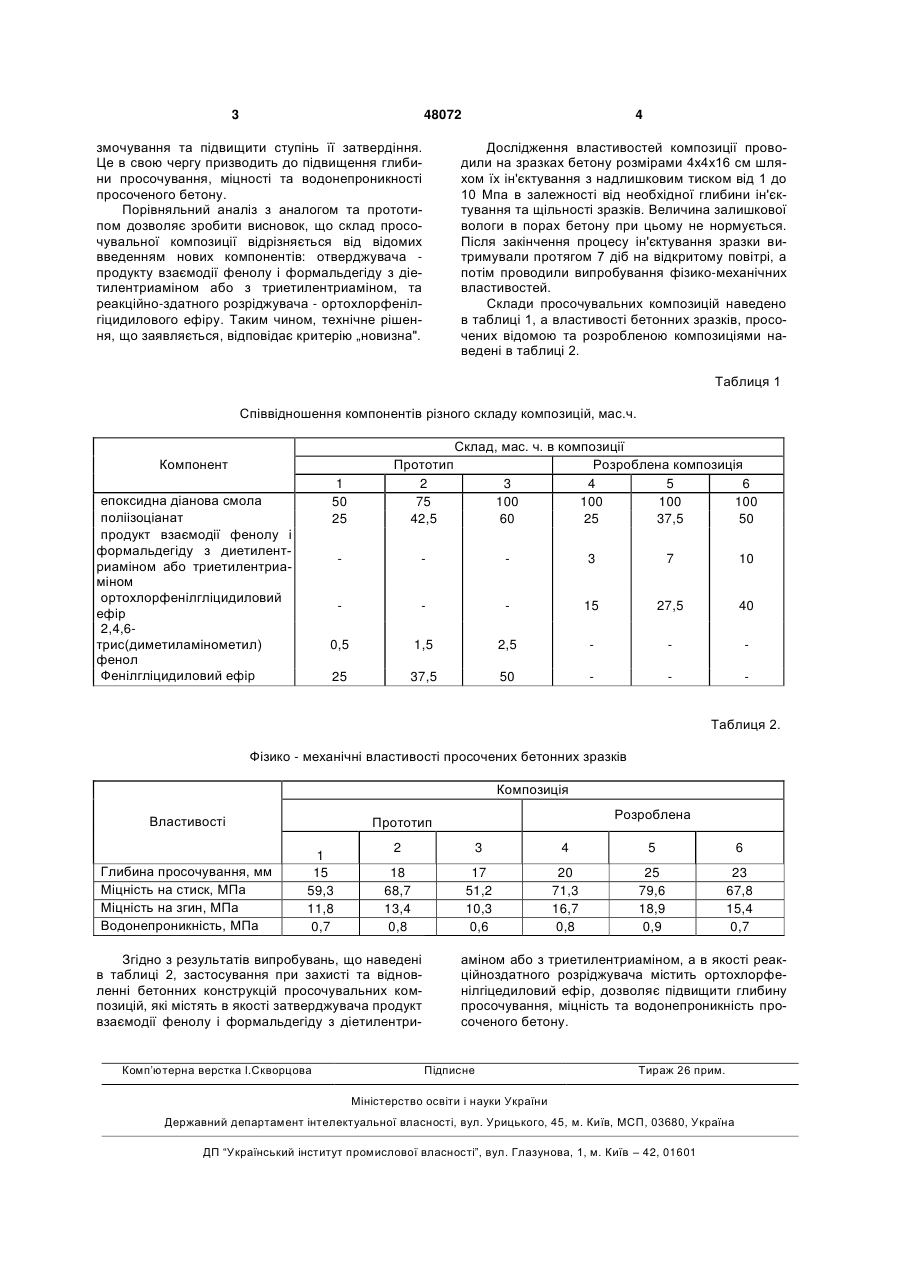

Просочувальна полімерна композиція, що містить епоксидну діанову смолу, поліізоціанат, амінний отверджувач та реакційноздатний розріджувач, яка відрізняється тим, що як отверджувач вона містить продукт взаємодії фенолу і фор 3 48072 змочування та підвищити ступінь її затвердіння. Це в свою чергу призводить до підвищення глибини просочування, міцності та водонепроникності просоченого бетону. Порівняльний аналіз з аналогом та прототипом дозволяє зробити висновок, що склад просочувальної композиції відрізняється від відомих введенням нових компонентів: отверджувача продукту взаємодії фенолу і формальдегіду з діетилентриаміном або з триетилентриаміном, та реакційно-здатного розріджувача - ортохлорфенілгіцидилового ефіру. Таким чином, технічне рішення, що заявляється, відповідає критерію „новизна". 4 Дослідження властивостей композиції проводили на зразках бетону розмірами 4x4x16 см шляхом їх ін'єктування з надлишковим тиском від 1 до 10 Мпа в залежності від необхідної глибини ін'єктування та щільності зразків. Величина залишкової вологи в порах бетону при цьому не нормується. Після закінчення процесу ін'єктування зразки витримували протягом 7 діб на відкритому повітрі, а потім проводили випробування фізико-механічних властивостей. Склади просочувальних композицій наведено в таблиці 1, а властивості бетонних зразків, просочених відомою та розробленою композиціями наведені в таблиці 2. Таблиця 1 Співвідношення компонентів різного складу композицій, мас.ч. Компонент Склад, мас. ч. в композиції Розроблена композиція 3 4 5 6 100 100 100 100 60 25 37,5 50 1 50 25 3 7 10 15 27,5 40 0,5 1,5 2,5 25 епоксидна діанова смола поліізоціанат продукт взаємодії фенолу і формальдегіду з диетилентриаміном або триетилентриаміном ортохлорфенілгліцидиловий ефір 2,4,6трис(диметиламінометил) фенол Фенілгліцидиловий ефір Прототип 2 75 42,5 37,5 50 Таблиця 2. Фізико - механічні властивості просочених бетонних зразків Композиція Властивості Глибина просочування, мм Міцність на стиск, МПа Міцність на згин, МПа Водонепроникність, МПа Розроблена Прототип 1 15 59,3 11,8 0,7 2 3 4 5 6 18 68,7 13,4 0,8 17 51,2 10,3 0,6 20 71,3 16,7 0,8 25 79,6 18,9 0,9 23 67,8 15,4 0,7 Згідно з результатів випробувань, що наведені в таблиці 2, застосування при захисті та відновленні бетонних конструкцій просочувальних композицій, які містять в якості затверджувача продукт взаємодії фенолу і формальдегіду з діетилентри Комп’ютерна верстка І.Скворцова аміном або з триетилентриаміном, а в якості реакційноздатного розріджувача містить ортохлорфенілгіцедиловий ефір, дозволяє підвищити глибину просочування, міцність та водонепроникність просоченого бетону. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
