Пружна муфта
Номер патенту: 48172
Опубліковано: 10.03.2010
Автори: Стрілець Володимир Миколайович, Стрілець Олег Романович
Формула / Реферат
Пружна муфта, що містить дві півмуфти - одну внутрішню, а другу зовнішню, на поверхнях з'єднання півмуфт виконані кругові вирізи, в які встановлені гільзові пружини, яка відрізняється тим, що на зовнішній поверхні внутрішньої півмуфти виконані зовнішні виступи, а на внутрішній поверхні зовнішньої півмуфти виконані внутрішні виступи, на бічних поверхнях виступів виконані сегментні вирізи, після складання цих півмуфт утворюються зазори між зовнішніми і внутрішніми діаметрами виступів, а між бічними поверхнями виступів утворені вільні простори, в які установлені гільзові пружини з початковим натягом, причому діаметр сегментних вирізів трохи більший зовнішнього діаметра гільзових пружин.
Текст

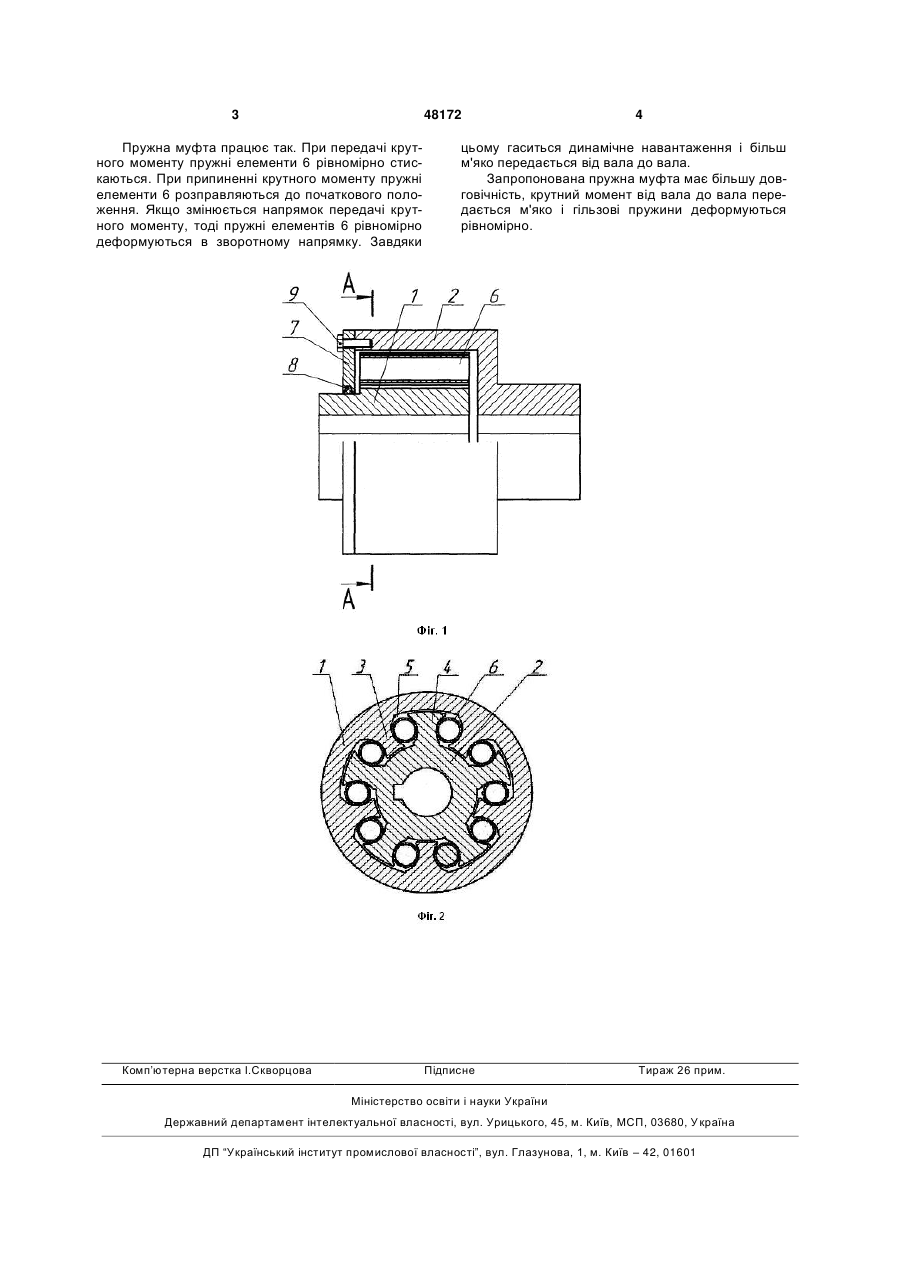

Пружна муфта, що містить дві півмуфти - одну внутрішню, а другу зовнішню, на поверхнях з'єднання півмуфт виконані кругові вирізи, в які встановлені гільзові пружини, яка відрізняється тим, 3 48172 Пружна муфта працює так. При передачі крутного моменту пружні елементи 6 рівномірно стискаються. При припиненні крутного моменту пружні елементи 6 розправляються до початкового положення. Якщо змінюється напрямок передачі крутного моменту, тоді пружні елементів 6 рівномірно деформуються в зворотному напрямку. Завдяки Комп’ютерна верстка І.Скворцова 4 цьому гаситься динамічне навантаження і більш м'яко передається від вала до вала. Запропонована пружна муфта має більшу довговічність, крутний момент від вала до вала передається м'яко і гільзові пружини деформуються рівномірно. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюStrilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая муфта
Автори російськоюСтрилец Олег Романович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
