Пружна муфта
Номер патенту: 30374
Опубліковано: 25.02.2008
Автори: Тривайло Михайло Семенович, Драч Андрій Олегович, Пархомчук Віталій Анатолійович
Формула / Реферат
1. Пружна муфта, що місить дві чашкоподібні півмуфти з розташованими діаметрально протилежно однаковими поздовжніми прорізами і пластинчасті пружні, з відігнутими кінцями, кільця, що з'єднують півмуфти, які розміщені в прорізах півмуфт, яка відрізняється тим, що кожне з кілець виконане за формою складених по діаметру двох півкілець.
2. Пружна муфта за п. 1, яка відрізняється тим, що вона обладнана виконаними за формою внутрішньої поверхні півкілець і розташованими без зазору в півкільцях еластичними вкладишами.
Текст

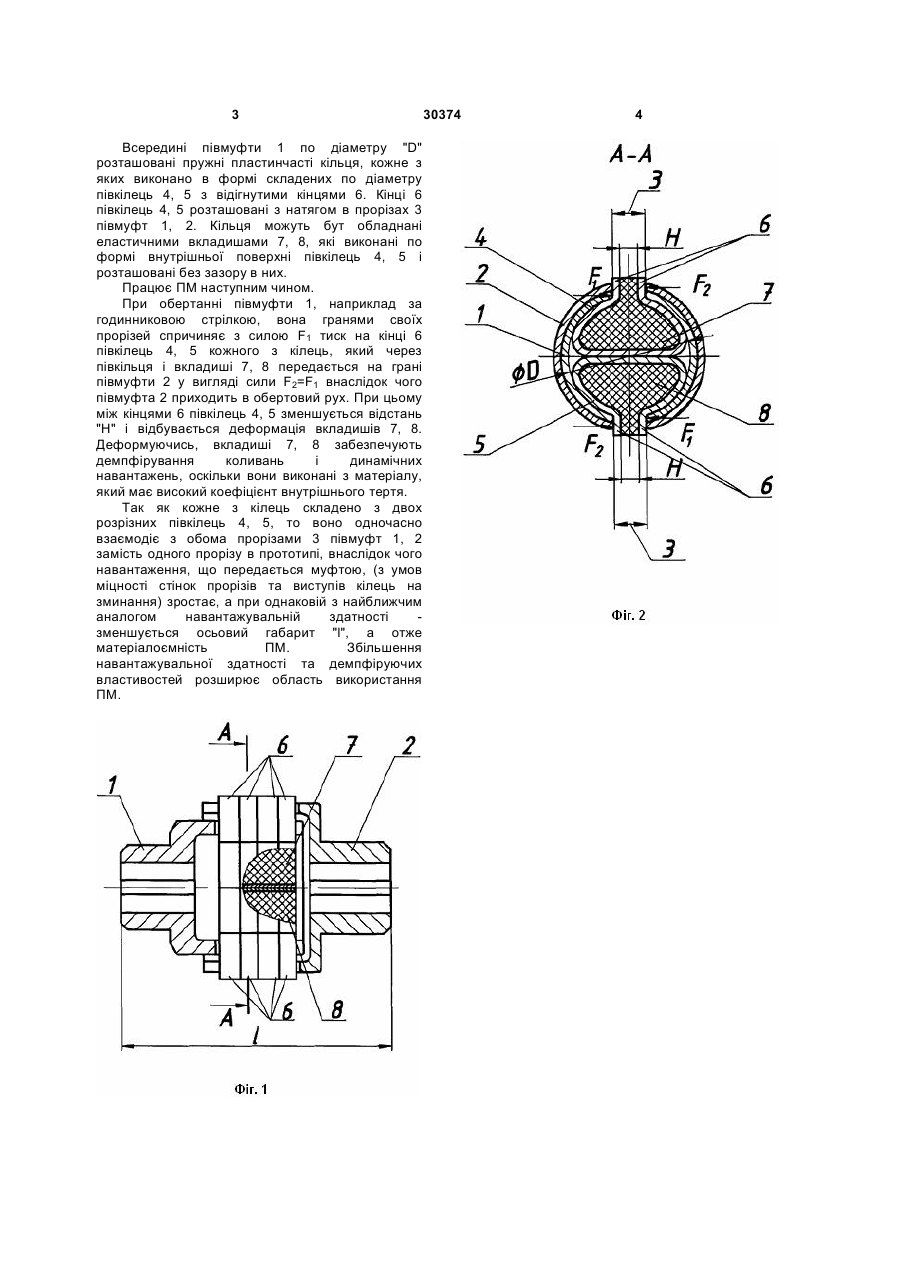

1. Пружна муфта, що місить дві чашкоподібні півмуфти з розташованими діаметрально 3 Всередині півмуфти 1 по діаметру "D" розташовані пружні пластинчасті кільця, кожне з яких виконано в формі складених по діаметру півкілець 4, 5 з відігнутими кінцями 6. Кінці 6 півкілець 4, 5 розташовані з натягом в прорізах 3 півмуфт 1, 2. Кільця можуть бут обладнані еластичними вкладишами 7, 8, які виконані по формі внутрішньої поверхні півкілець 4, 5 і розташовані без зазору в них. Працює ПМ наступним чином. При обертанні півмуфти 1, наприклад за годинниковою стрілкою, вона гранями своїх прорізей спричиняє з силою F1 тиск на кінці 6 півкілець 4, 5 кожного з кілець, який через півкільця і вкладиші 7, 8 передається на грані півмуфти 2 у вигляді сили F2=F1 внаслідок чого півмуфта 2 приходить в обертовий рух. При цьому між кінцями 6 півкілець 4, 5 зменшується відстань "Н" і відбувається деформація вкладишів 7, 8. Деформуючись, вкладиші 7, 8 забезпечують демпфірування коливань і динамічних навантажень, оскільки вони виконані з матеріалу, який має високий коефіцієнт внутрішнього тертя. Так як кожне з кілець складено з двох розрізних півкілець 4, 5, то воно одночасно взаємодіє з обома прорізами 3 півмуфт 1, 2 замість одного прорізу в прототипі, внаслідок чого навантаження, що передається муфтою, (з умов міцності стінок прорізів та виступів кілець на зминання) зростає, а при однаковій з найближчим аналогом навантажувальній здатності зменшується осьовий габарит "l", а отже матеріалоємність ПМ. Збільшення навантажувальної здатності та демпфіруючих властивостей розширює область використання ПМ. 30374 4
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюTryvailo Mykhailo Semenovych, Drach Andrii Olehovych, Parkhomchuk Vitalii Anatoliiovych
Назва патенту російськоюУпругая муфта
Автори російськоюТривайло Михаил Семенович, Драч Андрей Олегович, Пархомчук Виталий Анатольевич
МПК / Мітки
МПК: F16D 3/50
