Теплова батарея

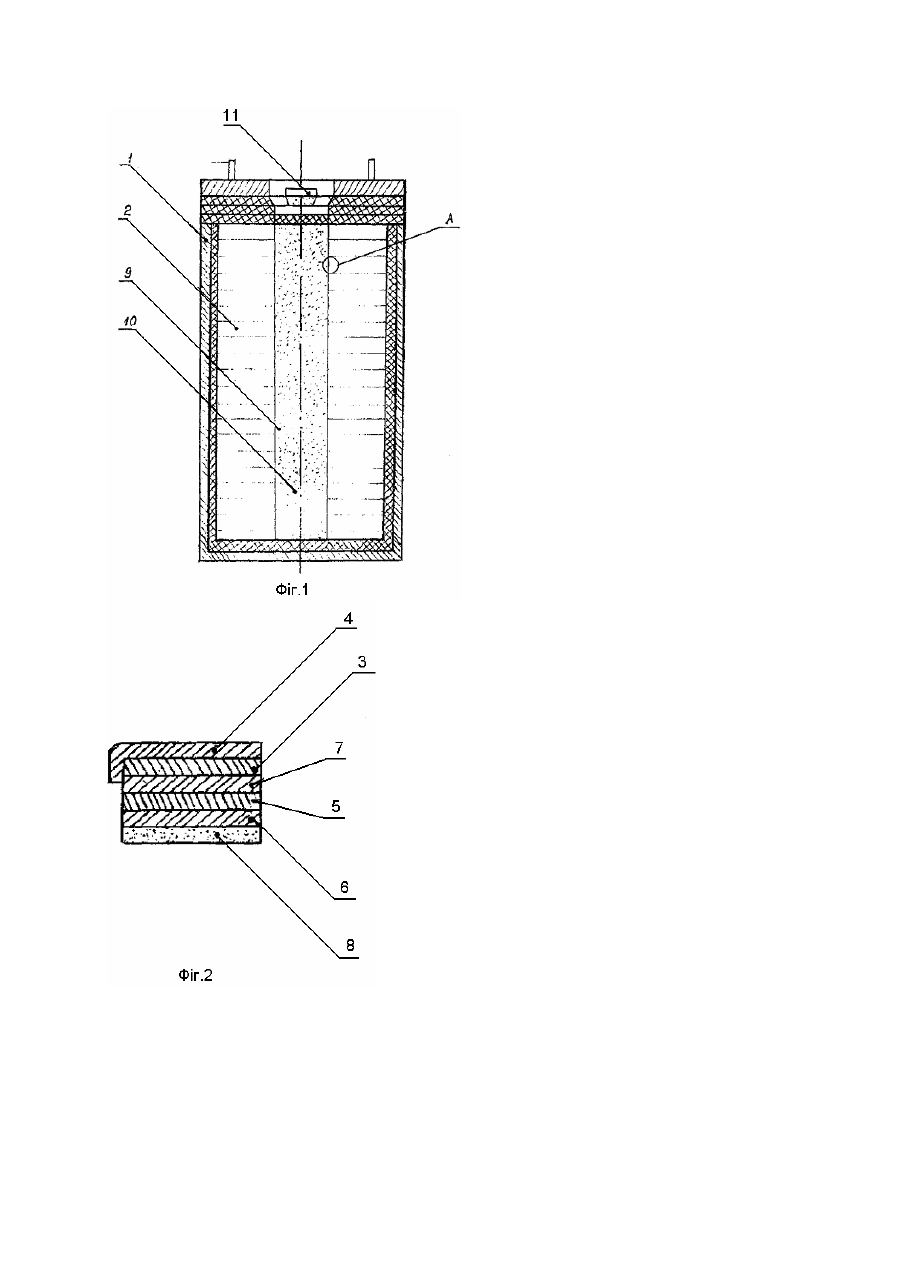

Винахід належить до галузі електротехніки, а саме до теплових хімічних джерел струму або теплових батарей. В останній час велике значення надається використанню теплових батарей у військовій техніці, морських судах, авіації і т.п., де є потреба в автономних джерелах струму з високими електричними та експлуатаційними характеристиками. Відома слоїста теплова батарея (заявка Японії, №63-6995, пр. 82.07.07.), що складається із зібраних у пакет елементів. Кожен елемент має анод, що складається із анодного активного матеріалу та анодного колектора струму. На поверхні колектора струму є ціліндричний виступ всередині якого утворена порожнина для нагрівальної суміші. В середині катодного колектора струму розміщено катодний активний матеріал, електроліт та неорганічне зв'язуюче. В центральній частині елемента утворено канал для займистої суміші, на зовнішній поверхні якого розміщено термостійке ізоляційне кільце. Описана теплова батарея є найближчою до теплової батареї, що заявляється, за технічною суттю і тому обрана як прототип. Використання в конструкції прототипу термостійкого ізоляційного кільця для захисту анодного матеріалу від форсу полум'я, що утворюється у мить згорання запальної суміші в центральному каналі, призводить до зниження енергетичних характеристик теплової батареї за рахунок зменшення об'єму анодного активного матеріалу, втрати частини теплової енергії від згорання займистої суміші, що в свою чергу веде до зниження швидкодії теплової батареї. Крім того, наявність у кожного струмоутворювального елемента термостійкого кільця ускладнює конструкцію теплової батареї, її виготовлення та вартість. Технічне рішення, що пропонується є більш простим і дозволяє при збереженні достатнього рівня захисту анодного матеріалу від форсу полум'я позбутися недоліків прототипу. Задачею винаходу є удосконалення теплової батареї, в якій за рахунок конструктивних особливостей виконання анодного колектора струму досягається підвищення електричних та експлуатаційних характеристик теплової батареї. Поставлене задача вирішується тим, що теплова батарея, що складається з корпуса, в якому розміщені нагрівальні таблетки та струмоутворювальні елементи, що чередуються, причому кожен із струмоутворювальних елементів містить анодний активний матеріал, анодний колектор струму, катодний активний матеріал, катодний колектор струму та електроліт, а в центральній частині кожного елементу утворено канал для займистої речовини, згідно з винаходом, анодний колектор струму виконано з відбортовкою з боку центрального каналу, при цьому ширина відбортовки доровнює або більша за товщину шару анодного матеріалу. На фіг.1 зображений загальний вигляд теплової батареї, на фіг.2 - струмоутворюючий елемент. Теплова батарея складається з корпусу 1, всередині якого розміщені струмоутворюючі елементи 2, що вміщують анодний матеріал 3, анодний колектор струму 4, катодний матеріал 5, катодний колектор струму 6 та електроліт 7. Струмоутворюючі елементи 2 чергуються з нагрівальними таблетками 8, складаючи блок, всередині якого знаходиться наскрізний запальний канал 9 із займистою сумішшю 10, для запалення якої служить запал 11. Теплова батарея працює так. В потрібну мить електрозапал 11 запалює займисту суміш 10, від якої запалюються нагрівальні таблетки 8. Тепло, що утворюється при спаленні нагрівальних таблеток 8 передається електрохімічним елементам 2, при цьому струмоутворюючі елементи 2 починають виробляти струм і забезпечувати роботу теплової батареї в потрібному режимі. В мить проходження форсу полум'я через наскрізний канал електрохімічні елементи зазнають великого теплового удару, від дії якого активний анодний матеріал захищено відбортовкою анодного колектора струму.
