Кистевий еспандер

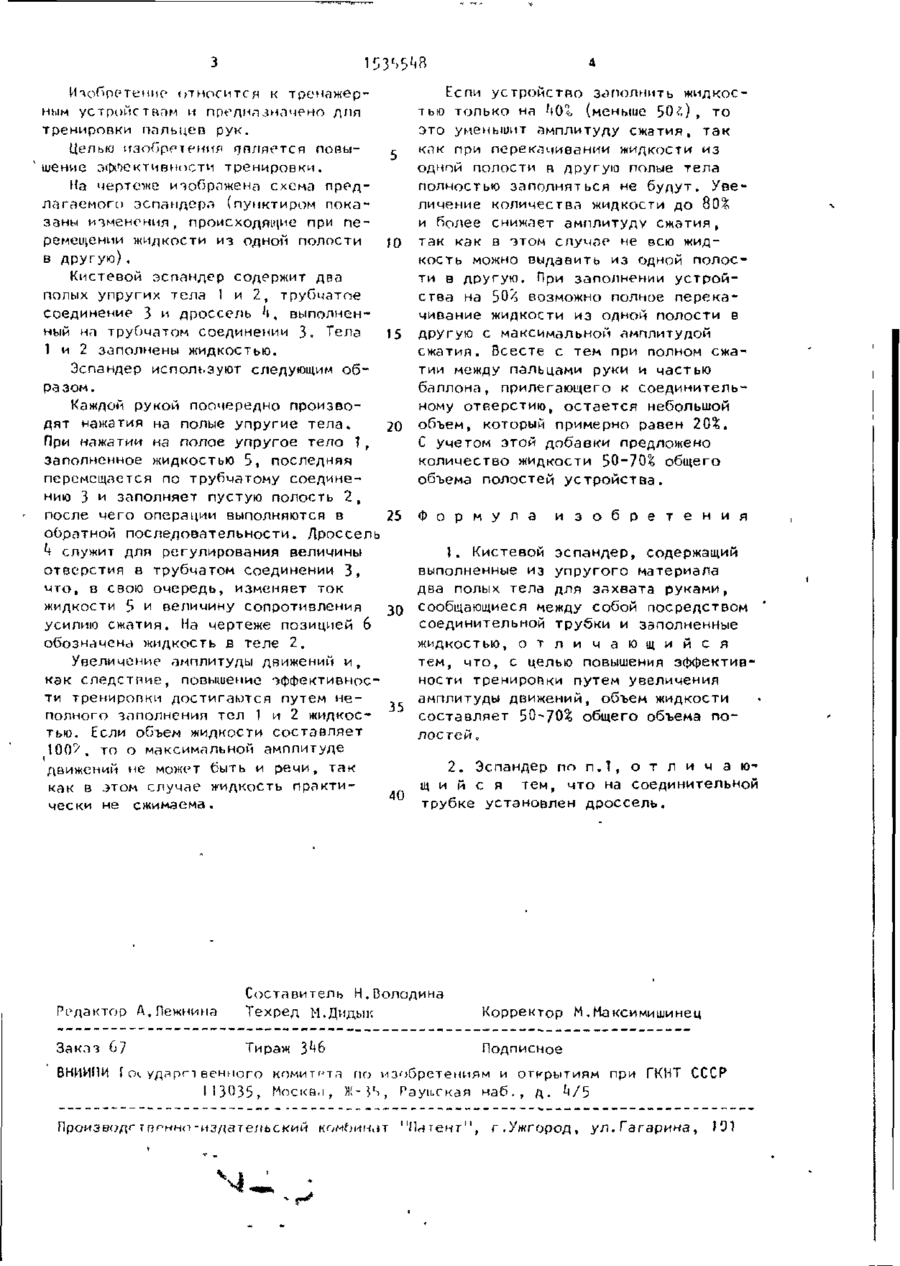

-*^ r tZ союз СОЦИАЛИСТИЧЕСКИХ РЄСПУБЛИН (51)5 Л 63 В 23/035 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГИНТ СССР 1 (21) U318667/30-12 (22) 20.10.87 15.01.90. Бюл. № 2 (71) Киевский медицинский институт им. акад. А.Л.Богомольца (72) Ю.В.Щербина (53) 685.641.^3 (088.8) (56) Патент США К ^040619, кл. А 63 В 21/30, 1977. (5'0 КИСТЕВОЙ ЭСПАНДЕР (57) Изобретение позволяет повысить эффективность тренировки кистей пу тем увеличения амплитуды движений. Эспандер содержит два полых тела 1 и 2 для захвата руками. Тела соединены трубкой 3 и заполнены жидкостью Объем жидкости составляет 50-70% общего объема полостей. Это позволяет при сжатии одного тела максимально увеличить амплитуду движения. Жидкость из этой полости полностью перетекает в другую. На трубке может быть установлен дроссель k для регулирования величины нагрузки. 1 з.п. ф-лы, 1 ил. Сл сл Изобретение относится к тренажерным устройством и предназначено для тренировки пальцев рук. Целью изобретения является повышение эффективности тренировки. На чертеже июбрлжена схема предлагаемого эспандера (пунктиром показаны изменения, происходящие при перемещении ЖИДКОСТИ ИЗ ОДНОЙ ПОЛОСТИ в другую). Кистевой эспандер содержит два полых упругих тела 1 и 2, трубчатое соединение 3 и дроссель ht выполненный nt-\ трубчатом соединении 3» Тела 1 и 2 заполнены жидкостью. Эспандер используют следующим образом. Каждой рукой поочередно производят нажатия на полые упругие тела. При нажатии на полое упругое тело Ї, заполненное жидкостью 5, последняя перемещается по трубчатому соединению 3 и заполняет пустую полость 2, после чего операции выполняются в обратной последовательности. Дроссель h служит для регулирования величины отверстия в трубчатом соединении 3, что, в свою очередь, изменяет ток жидкости 5 и величину сопротивления усилию сжатия. На чертеже позицией 6 обозначена жидкость в теле 2. Если устройство заполнить жидкостью только на h0% (меньше 5(К) , то это уменьшит амплитуду сжатия, так как при перекачивании жидкости из одной полости в другую полые тела полностью заполняться не будут. Увеличение количества жидкости до 80% и более снижает амплитуду сжатия, 10 так как в этом случае не всю жидкость можно выда ви т ь из одной полости в другую. При заполнении устройства на 50^ возможно полное перекачивание жидкости из одной полости в 15 другую с максимальной амплитудой сжатия. Всеете с тем при полном сжатии между пальцами руки и частью баллона, прилегающего к соединительному отверстию, остается небольшой объем, который примерно равен 20^. 20 С учетом этой добавки предложено количество жидкости 50~70% общего объема полостей устройства. 25 Ф о р м у л а и з о б р е т е н и я I. Кистевой эспандер, содержащий выполненные из упругого материала два полых тела для захвата руками, 30 сообщающиеся между собой посредством соединительной трубки и заполненные жидкостью, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективУвеличение амплитуды движений и, ности тренироики путем увеличения как следетвие, повышение эффективносамплитуды движений, объем жидкости ти тренировки достигаются путем неполного заполнения тел 1 и 2 жидкос- 35 составляет 50-70% общего объема полостей „ тью. Если объем жидкости составляет 100^. то о максимальной амплитуде 2. Эспандер по п . 1 , о т л и ч а ю движений не может быть и речи, так щ и й с я тем, что на соединительной как в этом случае жидкость практи40 трубке установлен дроссель. чески не сжимаема. Редактор А.Лежнина Составитель Н.Володина Техред М.Дидык Корректор М.Максимишинец Заказ 67 Тираж Подписное ВНИИПИ [ ot удяргт венного комитет.! по изобретениям и открытиям при ГКНТ СССР 1 13^35, Москв.і , Ж- і ' і , Раушская наб. , д . U/S Произвол г г пг-нно -издательский КОМОИН.ІТ "Пн т е н т " , г .Ужгород, ул.Гагарина, 101
