Конденсатор

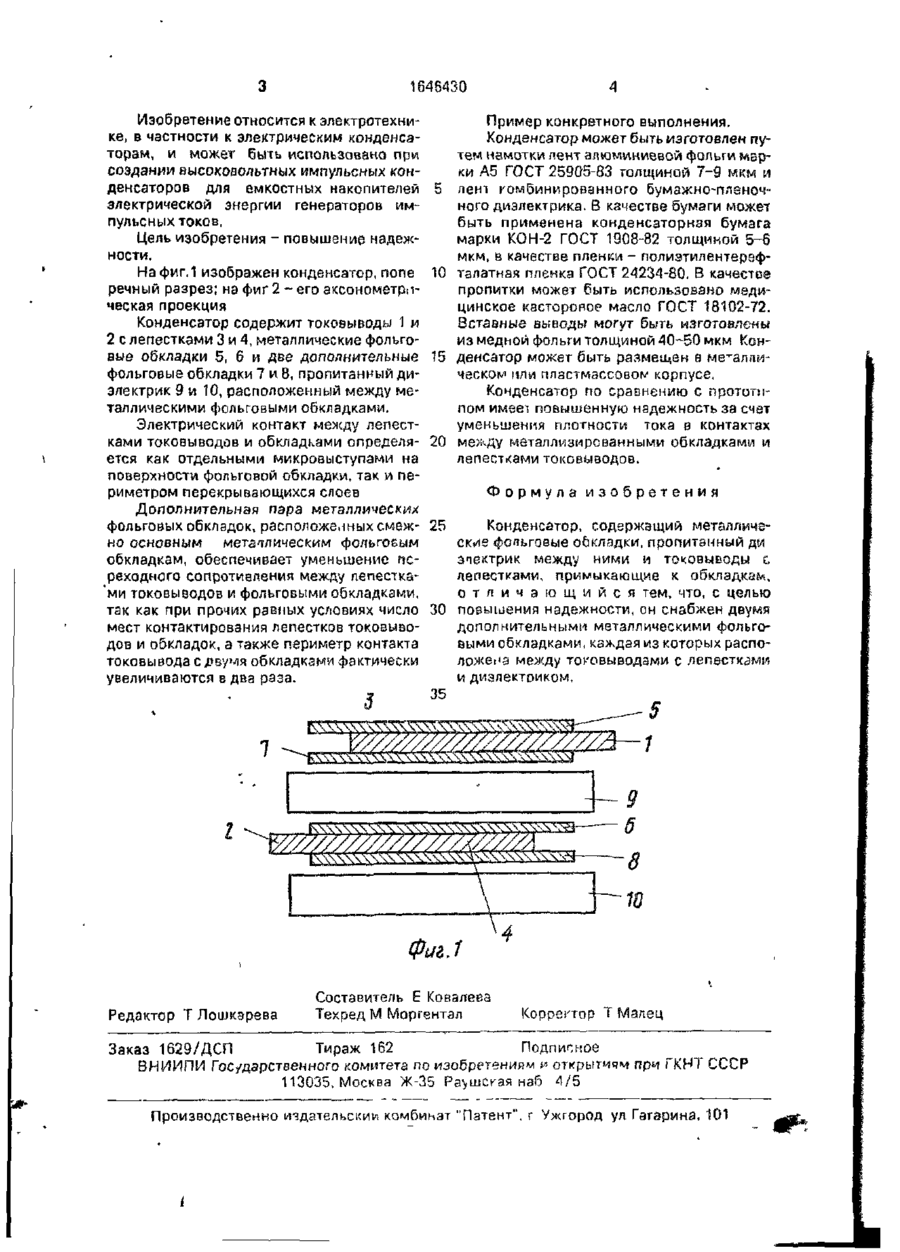

Изобретение относится к электротехнике, в частности к электрическим конденсаторам, и может быть использовано при создании высоковольтных импульсных конденсаторов. Цель изобретения - повышение надежности Конденсатор содержит токовыводы 1 и 2 с лепестками 3 и 4, металлические фольговые обкладки 5-8, пропитанный диэлектрик 9 и 10, расположенный между металлическими фольговыми обкладками. Конденсатор имеет повышенную надежность за счет уменьшения плотности тока в контактах между металлизированными обкладками и лепестками токовыводов 2 ил 0> о 16-91 1648430 Изобретение относится к электротехнике, в частности к электрическим конденсаторам, и может быть использовано при создании высоковольтных импульсных конденсаторов для емкостных накопителей электрической энергии генераторов импульсных токов. Цель изобретения - повышение надежности. На фиг.1 изображен конденсатор, попе речный разрез; на фиг 2 - его аксонометрическая проекция Конденсатор содержит токовыводы 1 и 2 с лепестками 3 и 4, металлические фольговые обкладки 5, 6 и две дополнительные фольговые обкладки 7 и 8, пропитанный диэлектрик 9 и 10, расположенный между металлическими фольговыми обкладками. Электрический контакт между лепестками токовыводов и обкладками определяется как отдельными микровыступами на поверхности фольговой обкладки, так и периметром перекрывающихся слоев Дополнительная пэра металлических фольговых обкладок, расположенных смежно основным металлическим фольговым обкладкам, обеспечивает уменьшение переходного сопротивления между лепестками ТОКОВЫБОДОВ и фольговыми обкладками, так как при прочих равных условиях число мест контактирования лепестков токовыводов и обкладок, а также периметр контакта токовывода совучя обкладками фактически увеличиваются в два раза. 5 10 15 20 Пример конкретного выполнения. Конденсатор может быть изготовлен путем намотки лент алюминиевой фольги марки А5 ГОСТ 25905-83 толщиной 7-9 мкм и лент комбинированного бумажно-пленочного диэлектрика. В качестве бумаги может быть применена конденсаторная бумага марки KQH-2 ГОСТ 1908-82 толщиной 5-6 мкм, в качестве пленки - полизтилентерэфталатная пленка ГОСТ 24234-80, В качестве пропитки может быть использовано медицинское касторовое масло ГОСТ 18102-72. Вставные выводы могут быть изготовлены из медной фольги толщиной 40-50 мкм Конденсатор может быть размещен в металлическом или пластмассовое корпусе. Конденсатор по сравнению с прототипом имеет повышенную надежность за счет уменьшения плотности тока в контактах между металлизированными обкладками и лепестками токовыводов. Формула изобретения 25 Конденсатор, содержащий металлические фспьговые обкладки, пропитанный ди этектрик между ними и ТОКОВЫЕОДЫ с лепестками, примыкающие к обкладкам, о т л и ч а ю щ и й с я тем, что, с целью 30 повышения надежности, он снабжен двумя дополнительными металлическими фольговыми обкладками, каждая из которых расположена между токовыводзми с лепесткам!'! и диэлектриком. W///////////777Z7X7: Фм.1 Редактор ТЛошкэрева Составитель Е Ковалева Техред М Моргентзл Корректор Т Мзлец Заказ 1629/ДСП Тираж 162 Подписное ВНИИПИ Гос/дэрственного комитета по изобретениям и открытиям прщ ГКНТ СССР 113035, Москва Ж-35 Ра>шскэя наб 4/5 Производственно издательские комбинат "Патент", г Ужгород ул Гагарина, 101
