Гідравлічний пружний елемент

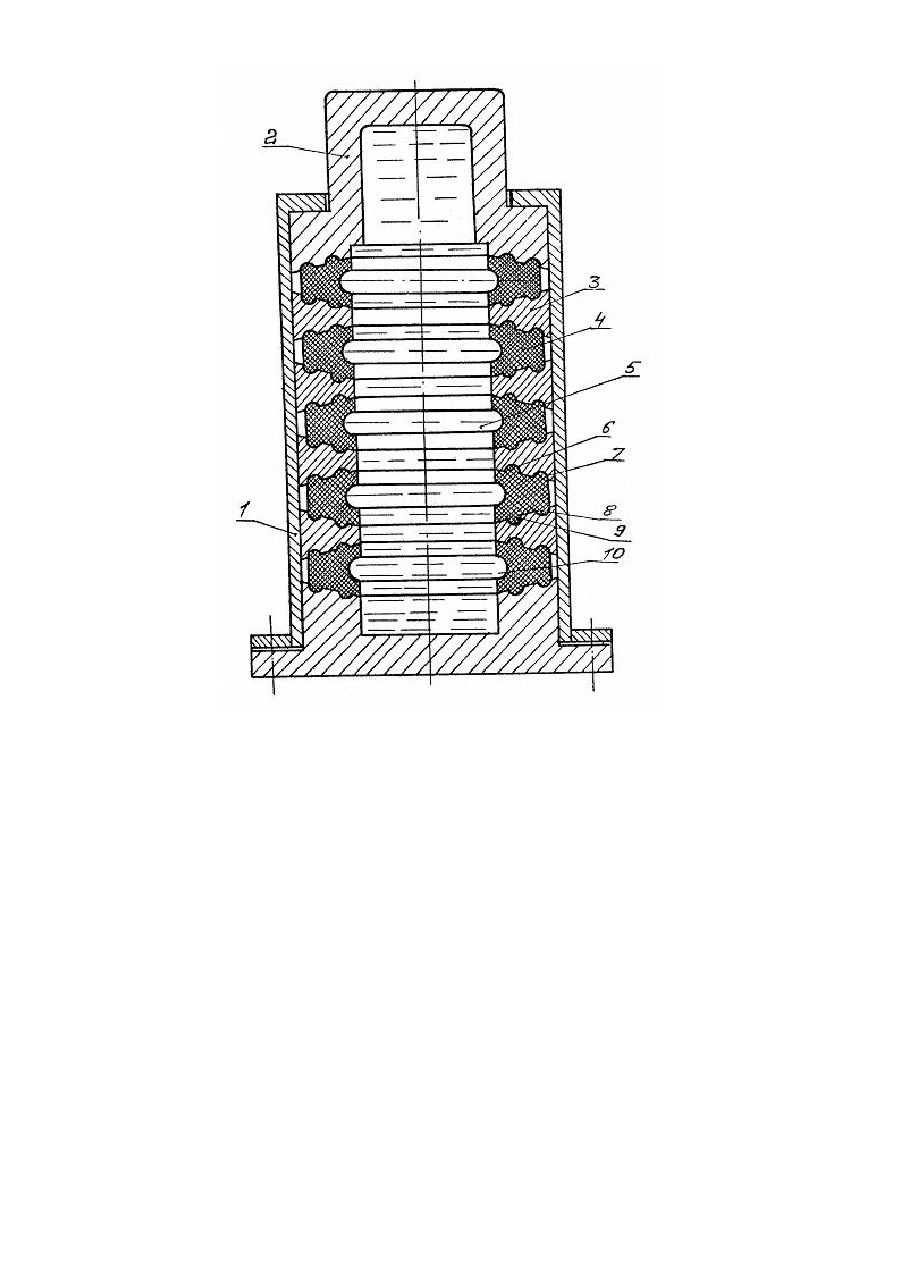

Изобретение относится к машиностроению, а именно, к устройствам для гашения ударов и вибрации. Известен гидравлический упругий элемент, содержащий цилиндр, помещенный в него плунжер и корпус, выполненный в виде чередующи хся металлических колец и колец из упругого неметаллического материала, имеющих в сечении трапециевидную форму и заполненный рабочей жидкостью (см. а.с. СССР №1285231, кл. F 16 F 9/10, 1984). Выполнение обращенных одна к другой поверхностей колец двухконусным усложняет конструкцию гидравлического элемента и не обеспечивает достаточной герметизации стыков колец при высоком давлении рабочей среды. В основу изобретения поставлена задача создания гидравлического упругого элемента, в котором путем усовершенствования конструкции колец обеспечивается повышение герметичности стыков металлических колец и колец из упругого неметаллического материала и за счет этого повышена эффективность работы устройства и появляется возможность применения такой конструкции в тяжелонагруженных механизмах. Поставленная задача решается тем, что в гидравлическом упругом элементе, содержащим цилиндр и размещенные в нем плунжер и корпус в виде чередующи хся металлических колец и колец из упругого неметаллического материала, имеющих в сечении трапециевидную форму и заполненный рабочей жидкостью, согласно изобретению кольца из упругого неметаллического материала имеют на обоих наклонных поверхностях кольцевые выступы, а в металлических кольцах выполнены проточки ответной формы, в которых расположены кольцевые выступы. Совокупность существенных признаков изобретения, включающая выполнение выступов и проточек ответной формы на наклонных поверхностях колец, обеспечивают повышение герметичности стыков колец. На чертеже изображен предлагаемый гидравлический упругий элемент, общий вид, разрез. Гидравлический упругий элемент содержит цилиндр - 1, помещенный в него плунжер - 2, выполненный в виде чередующихся металлических колец - 3 и колец - 4 из упругого неметаллического материала, и заполненный рабочей жидкостью в полости - 5. Кольца - 4 на наклонных поверхностях имеют кольцевые выступы 6, 7 и 8, 9, входящие в кольцевые проточки ответной формы, выполненные в кольцах - 3. Со стороны полости - 5 кольца - 4 имеют кольцевые выемки - 10. Гидравлический упругий элемент работает следующим образом. При приложении к плунжеру - 2 нагрузки последний перемещается вниз деформируя кольца - 4 и сжимая рабочую жидкость в полости - 5. Величина рабочего хода плунжера определяется модулем упругости материала колец - 4 и коэффициентом сжимаемости рабочей жидкости. В процессе работы кольцевые выступы 6, 7 и 8, 9 препятствуют проникновению жидкости через стыки колец 3 и 4. Обратный ход вверх плунжера - 2 совершается за счет потенциальной энергии жидкости и колец - 4.
