Установка для переробки термопластів шляхом піролізу

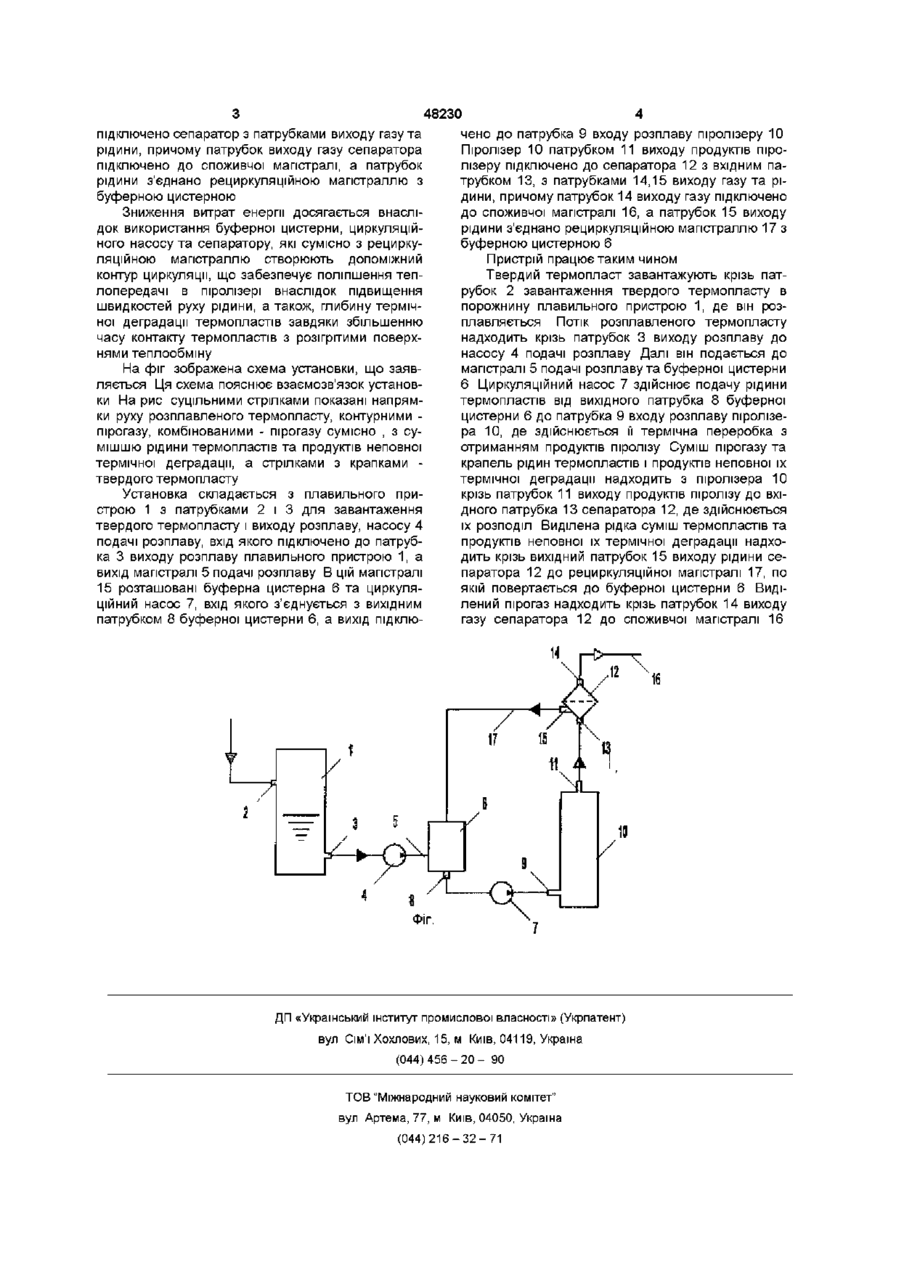

Установка для переробки термопластів шляхом піролізу , яка містить в собі послідовно включені плавильний пристрій з патрубками для завантаження твердого термопласту і виходу розплаву, насос подачі розплаву, вхід якого підключено до патрубка виходу розплаву плавильного пристрою, а вихід- до магістралі подачі розплаву, піролізер з патрубком входу розплаву, підключеним до магістралі подачі розплаву, та патрубком виходу продуктів піролізу, яка відрізняється тим, що в магістралі подачі розплаву розташовані буферна цистерна та циркуляційний насос, вхід якого з'єднано з вихідним патрубком буферної цистерни, вихід підключено до патрубка входу розплаву піролізера, а до патрубка виходу продуктів піролізу підключено сепаратор з патрубками виходу газу та рідини, причому патрубок виходу газу сепаратора підключено до споживаючої магістралі, а патрубок виходу рідини з'єднано рециркуляційною магістраллю з буферною цистерною Винахід належить до галузі хімічної технологи, а саме - до переробки шляхом піролізу ВІДХОДІВ термопластичних полімерів (термопластів), наприклад полюлефінів, в кінцевий продукт - пірогаз, конденсацію якого може бути отримано штучне паливо Винахід може бути використаний в енергетиці, нафтохімії та комунальному господарстві ВІДОМІ установки для переробки термопластів шляхом піролізу, наведені, наприклад, в Applied pyrolysys handbook / ed Thomas P Wampler/ -New York M Dekker, 1995 Прототипом винаходу є установка для переробки термопластів шляхом піролізу, яка опублікована в - Kammsky, W , Schlesselmann, В and Simon, С М , Thermal degradation of mixed plastic waste to aromatics and gas,-Polymer Degradation and Stability 53 (1996) 189 -197 Установка - прототип вміщує в собі послідовно, в напрямку ходу термопласту в процесі переробки, включені плавильний пристрій з патрубками для завантаження твердого термопласту і виходу розплаву, насос подачі розплаву, вхід якого підключено до патрубка виходу розплаву плавильного пристрою, а вихід до магістралі подачі розплаву, піролізер, з патрубком входу розплаву, підключеним до магістралі подачі розплаву та патрубком виходу продуктів піролізу, підключеним до споживчої магістралі Недоліком установки, що описана в прототипі, є її низька економічність, обумовлена неефективними витратами енергії внаслідок низької теплопередачі в піролізері, і недостатньою термічною деградацією термопластів В основу винаходу покладено задачу створити таку установку для переробки термопластів шляхом піролізу, в якій введення нових елементів дало б змогу поліпшити передачу тепла в піролізері та збільшити глибину термічної деградації термопластів і на базі цього знизити витрати енергії на переробку термопластів шляхом піролізу Для вирішення поставленої задачі в установці для переробки термопластів шляхом піролізу, яка вміщує в собі послідовно включені плавильний пристрій з патрубками для завантаження твердого термопласту і виходу розплаву, насос подачі розплаву, вхід якого підключено до патрубка виходу розплаву плавильного пристрою, а вихід до магістралі подачі розплаву, піролізер, з патрубком входу розплаву, підключеним до магістралі подачі розплаву та патрубком виходу продуктів піролізу, в магістралі подачі розплаву розташовані буферна цистерна та циркуляційний насос, вхід якого з'єднано з вихідним патрубком буферної цистерни, вихід підключено до патрубка входу розплаву піролізеру, а до патрубка виходу продуктів піролізу О о со сч 00 48230 підключено сепаратор з патрубками виходу газу та рідини, причому патрубок виходу газу сепаратора підключено до споживчої магістралі, а патрубок рідини з'єднано рециркуляціиною магістраллю з буферною цистерною Зниження витрат енергії досягається внаслідок використання буферної цистерни, циркуляційного насосу та сепаратору, які сумісно з рециркуляціиною магістраллю створюють допоміжний контур циркуляції, що забезпечує поліпшення теплопередачі в піролізері внаслідок підвищення швидкостей руху рідини, а також, глибину термічної деградації термопластів завдяки збільшенню часу контакту термопластів з розігрітими поверхнями теплообміну На фіг зображена схема установки, що заявляється Ця схема пояснює взаємозв'язок установки На рис суцільними стрілками показані напрямки руху розплавленого термопласту, контурними пірогазу, комбінованими - пірогазу сумісно , з сумішшю рідини термопластів та продуктів неповної термічної деградації, а стрілками з крапками твердого термопласту Установка складається з плавильного пристрою 1 з патрубками 2 і 3 для завантаження твердого термопласту і виходу розплаву, насосу 4 подачі розплаву, вхід якого підключено до патрубка 3 виходу розплаву плавильного пристрою 1, а вихід магістралі 5 подачі розплаву В цій магістралі 15 розташовані буферна цистерна 6 та циркуляційний насос 7, вхід якого з'єднується з вихідним патрубком 8 буферної цистерни 6, а вихід підклю чено до патрубка 9 входу розплаву піролізеру 10 Піролізер 10 патрубком 11 виходу продуктів піролізеру підключено до сепаратора 12 з вхідним патрубком 13, з патрубками 14,15 виходу газу та рідини, причому патрубок 14 виходу газу підключено до споживчої магістралі 16, а патрубок 15 виходу рідини з'єднано рециркуляціиною магістраллю 17 з буферною цистерною 6 Пристрій працює таким чином Твердий термопласт завантажують крізь патрубок 2 завантаження твердого термопласту в порожнину плавильного пристрою 1, де він розплавляється Потік розплавленого термопласту надходить крізь патрубок 3 виходу розплаву до насосу 4 подачі розплаву Далі він подається до магістралі 5 подачі розплаву та буферної цистерни 6 Циркуляційний насос 7 здійснює подачу рідини термопластів від вихідного патрубка 8 буферної цистерни 6 до патрубка 9 входу розплаву піролізера 10, де здійснюється її термічна переробка з отриманням продуктів піролізу Суміш пірогазу та крапель рідин термопластів і продуктів неповної їх термічної деградації надходить з піролізера 10 крізь патрубок 11 виходу продуктів піролізу до вхідного патрубка 13 сепаратора 12, де здійснюється їх розподіл Виділена рідка суміш термопластів та продуктів неповної їх термічної деградації надходить крізь вихідний патрубок 15 виходу рідини сепаратора 12 до рециркуляційної магістралі 17, по якій повертається до буферної цистерни 6 Виділений пірогаз надходить крізь патрубок 14 виходу газу сепаратора 12 до споживчої магістралі 16 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
