Подрібнювач кормів

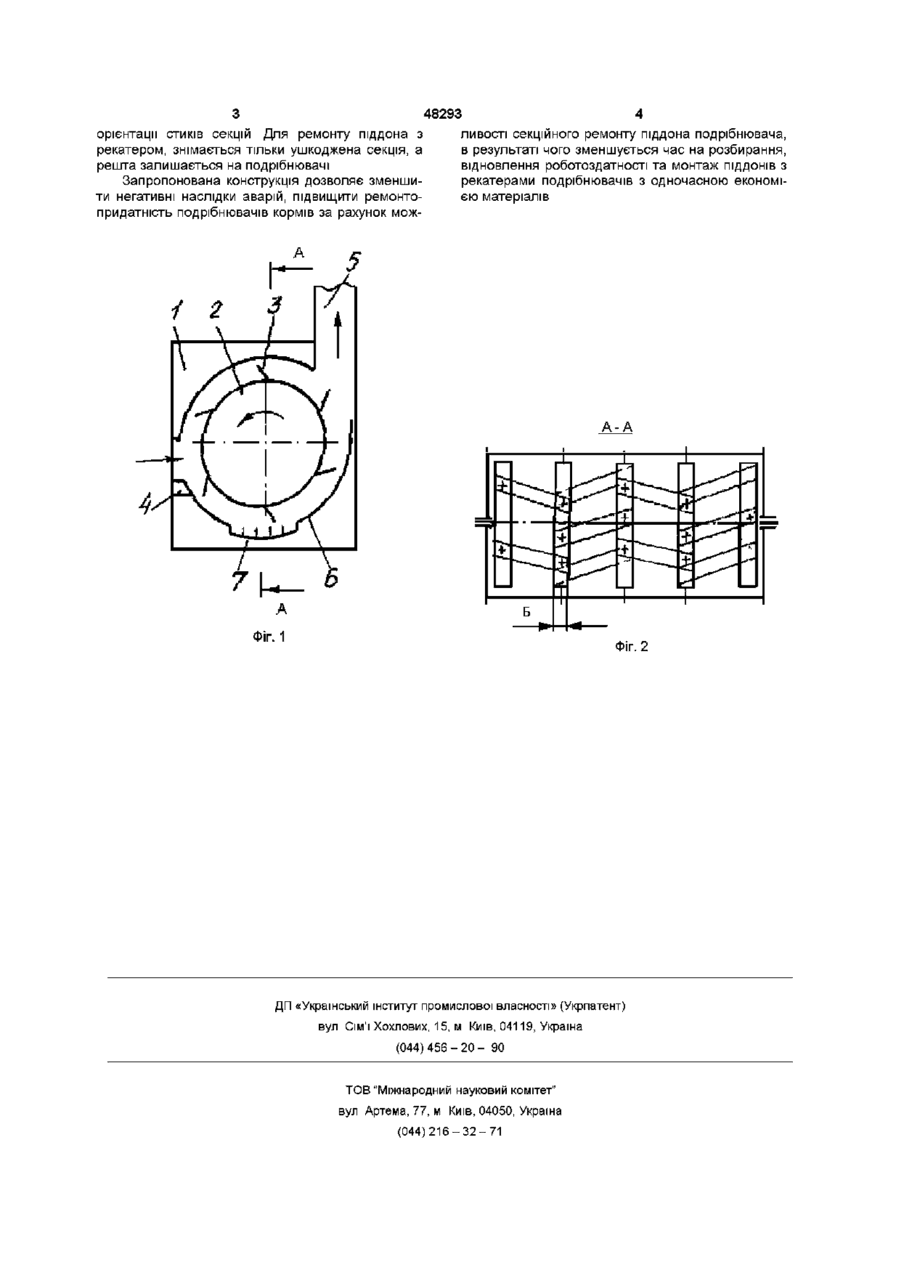

Подрібнювач кормів, який включає корпус, подрібнювальний барабан із секційно закріпленими з перекриттям ножами та піддон барабана, який відрізняється тим, що піддон по ширині барабана виконано секційним і роз'ємним, причому стики секцій знаходяться в зоні перекриття ножів барабана і спрямовані перпендикулярно осі барабана Винахід відноситься до сільського господарства, зокрема, до подрібнювачів кормових культур ВІДОМІЙ подрібнювач має корпус, подрібнюючий барабан і піддон з рекатером Однак за аварій пошкоджується піддон з рекатером по всій ширині барабана і приходиться знімати весь піддон і або його весь міняти на новий, або ремонтувати значну його частину, внаслідок чого збільшується час та вартість ремонту, тобто зменшується ремонтопридатність (патент України № 2816, кл AOIF 29/00, 1993) У винаході вирішується задача вдосконалення подрібнювача кормів, завдяки виконанню піддона з рекатером, що дозволяє підвищити ремонтопридатність подрібнювачів після аварій Поставлена задача вирішується тим, що в подрібнювачі, якій включає корпус, подрібнювальний барабан із секційним розташуванням, ножів та піддон з рекатером, ВІДПОВІДНО винаходу, піддон з рекатером по ширині барабана виконано секційним і роз'ємним, причому стики секцій знаходяться в зоні перекриття ножів барабана і спрямовані перпендикулярно осі барабана При такому виконанні піддона з рекатером вдається обмежити зону негативних наслідків аварії піддона, куди попав сторонній предмет, тім самим підвищити ремонтопридатність подрібнювача Суть винаходу пояснюється рисунком (див фіг) На фіг 1 показано подрібнювач кормів, вид збоку, а на фіг 2 - його повздовжній переріз із показом розташування секцій піддона Подрібнювач складається із корпуса 1, в якому встановлений подрібнюючий барабан 2 з ножами З, які закріплені по ширині барабана 2 секційне з перекриттям Б Перед барабаном 2 розташований протирізальний брус 4, а за барабанам 2 - масопровід 5 для подрібненої маси Від протирізального бруса 4 до масопроводу 5,барабан 2 закритий знизу піддоном 6 з рекатером 7 для доподрібнення маси По ширині піддон б з рекатером 7 виконані роз'ємними в зоні Б перекриття ножів З барабана 2 Роз'ємний стик піддона 6 спрямований перпендикулярно осі обертання барабана 2 Секції піддона 6 передньою частиною закріплені біля протирізального бруса 4, а задньою - біля масопроводу 5 Рекатер 7, розташований між кінцями піддону 6 Зона Б перекриття ножів 3 барабана 2 знаходиться між площинам, які проходять через торцеві поверхні спільного циліндра обертання суміжник ножів барабана При роботі встановлений в корпусі 1 подрібнювальний барабан 2 із ножами 3 обертається Кормові рослини подаються зі сторони протирізального бруса 4 до барабана 2 і подрібнюються ножами 3 Відрізані порції маси протягуються ножами 3 по секціях піддона 6, доподрібнюються на рекатері 7 і викидаються в масопровід 5 За попадання разом із кормом на одну із секцій піддона 6 сторонніх предметів (металевих частин, уламків бетону або інших подібних матеріалів) ймовірніше всього буде виведена із ладу одна секція піддону 6 з рекатером 7, а решта залишається неушкодженою Звичайно при поломці ножів барабана в одній із секцій відривається кріплення передньої частини відповідної секції піддона і відгинає її донизу, не зачіпаючи суміжних секцій, дякуючи перпендикулярній барабану О со о> сч 00 орієнтації стиків секцій Для ремонту піддона з рекатером, знімається тільки ушкоджена секція, а решта залишається на подрібнювачі Запропонована конструкція дозволяє зменшити негативні наслідки аварій, підвищити ремонтопридатність подрібнювачів кормів за рахунок мож 48293 ливості секційного ремонту піддона подрібнювача, в результаті чого зменшується час на розбирання, відновлення роботоздатності та монтаж ПІДДОНІВ З рекатерами подрібнювачів з одночасною економією матеріалів А-А Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
