Спосіб ініціалізації моделювання поведінки технічної установки і система моделювання для технічної установки

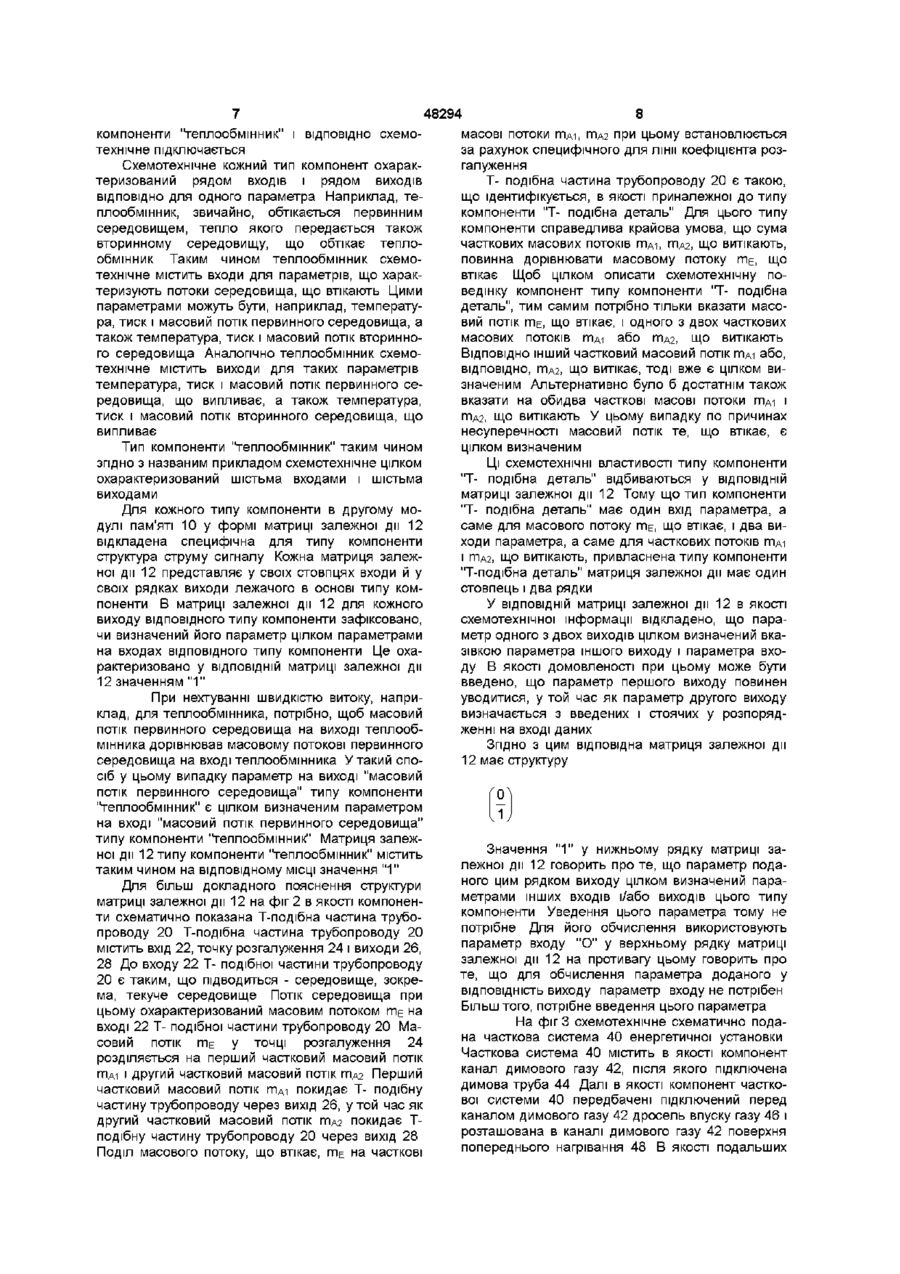

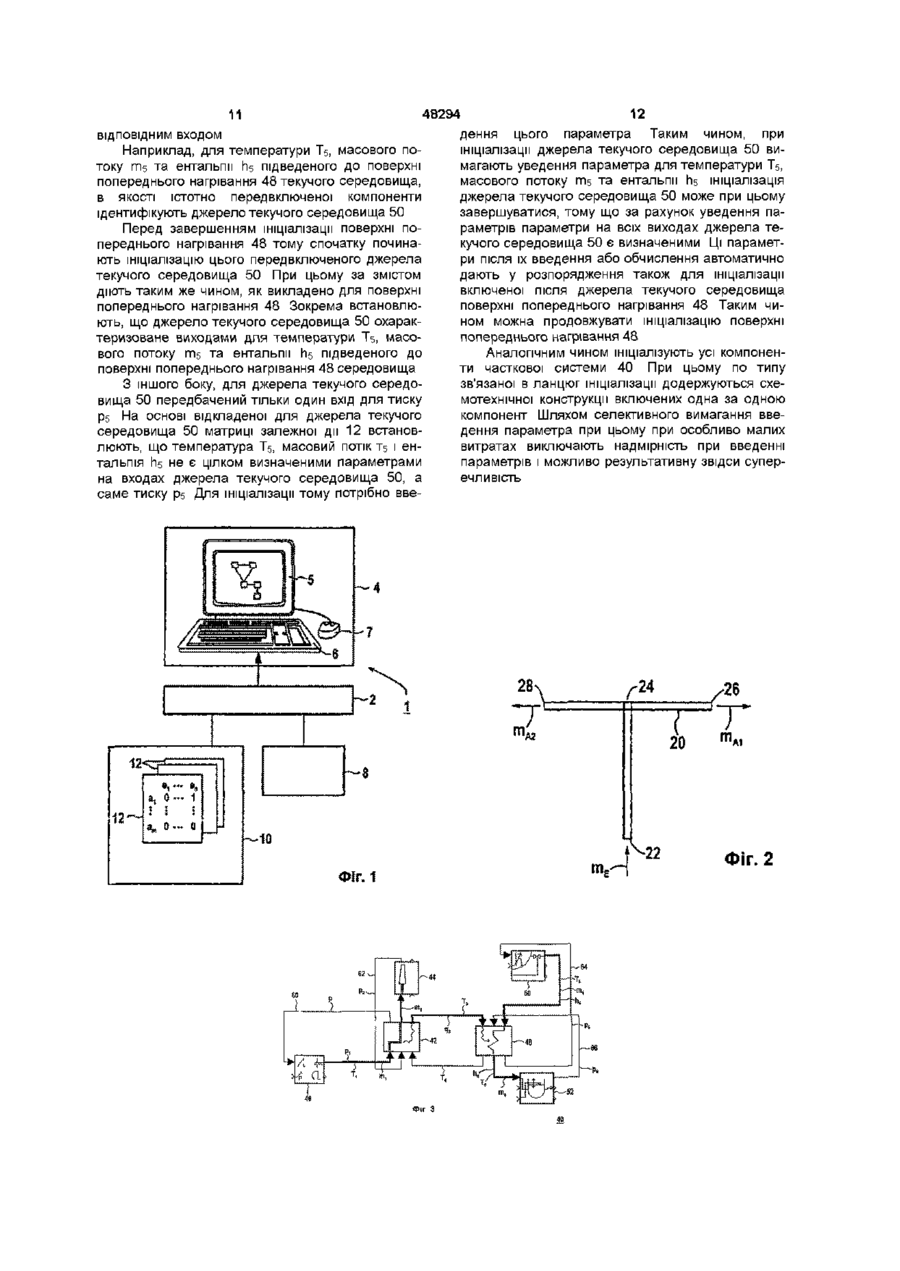

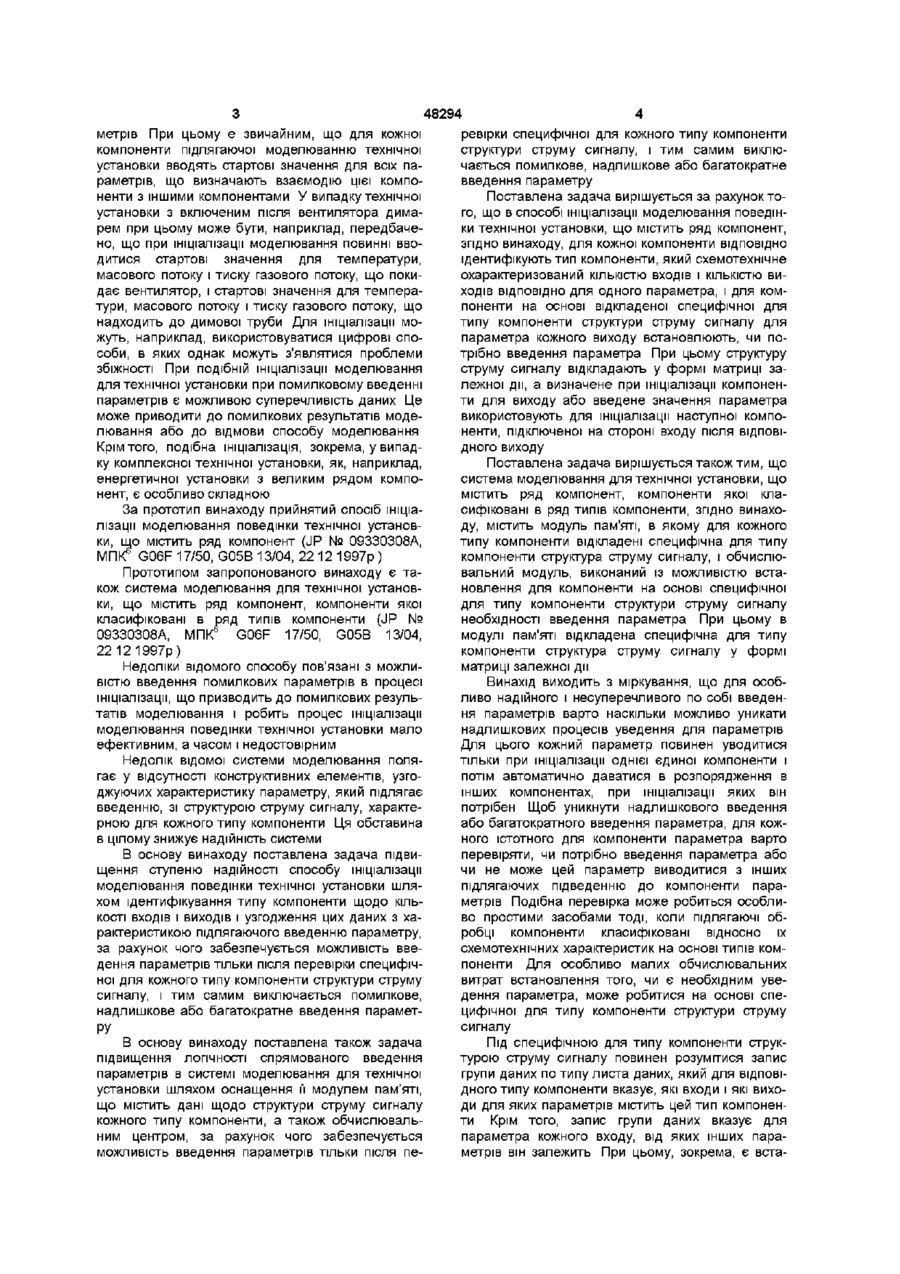

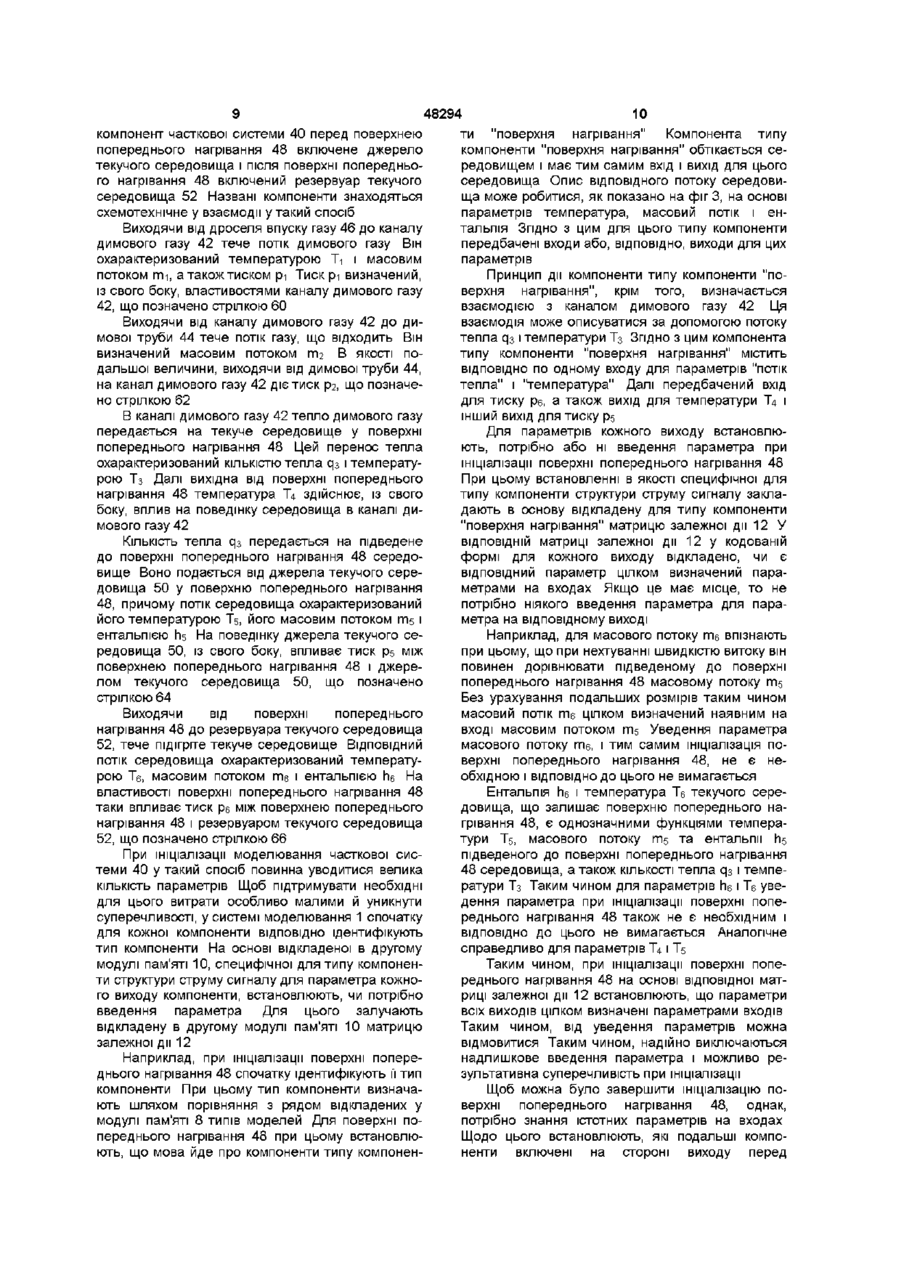

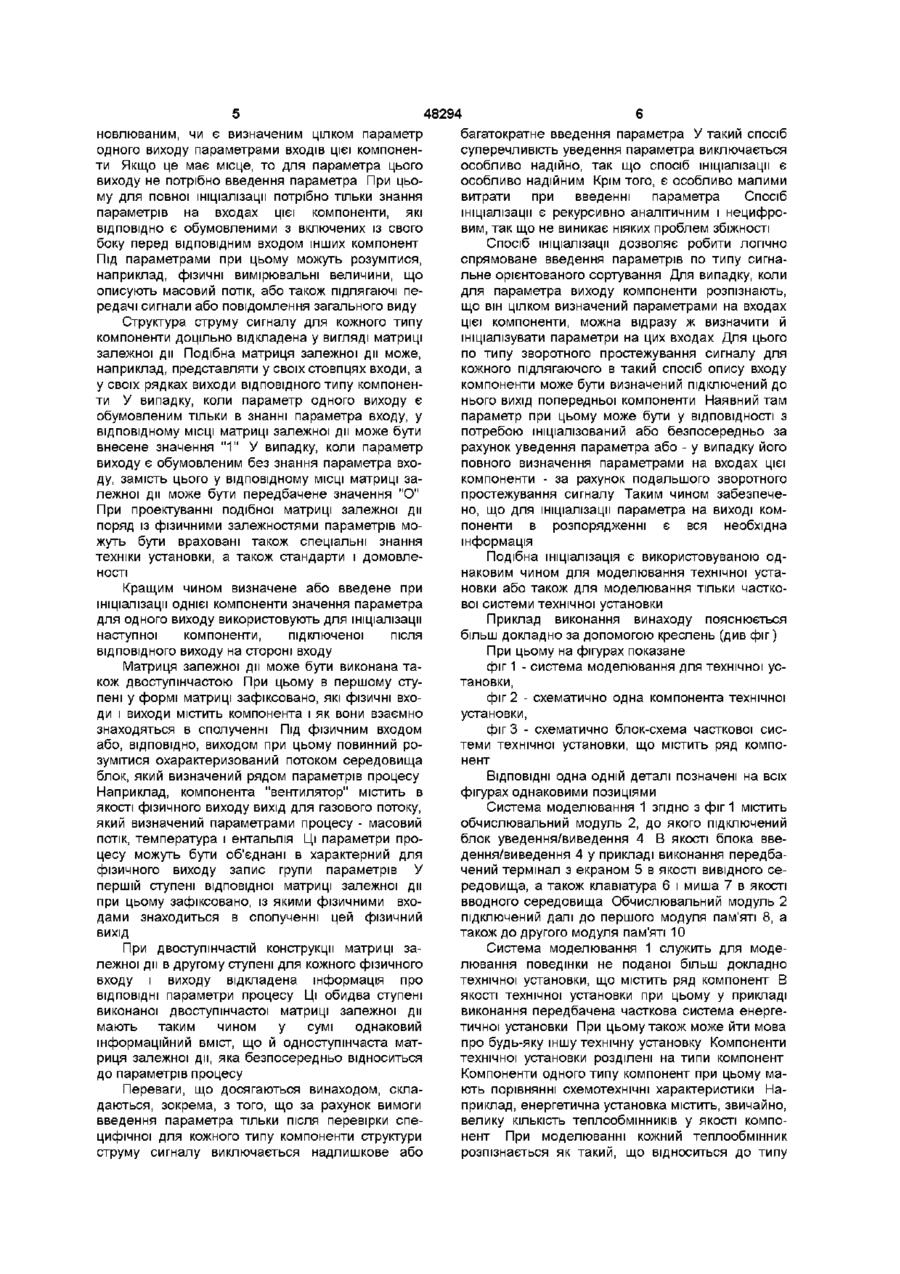

1 Спосіб ініціалізації моделювання поведінки технічної установки, що містить ряд компонент, який відрізняється тим, що для кожної компоненти ВІДПОВІДНО ідентифікують тип компоненти, який схемотехнічно охарактеризований КІЛЬКІСТЮ ВХОДІВ І КІЛЬКІСТЮ виходів ВІДПОВІДНО для одного парамет ра, і для компоненти на основі відкладеної специфічної для типу компоненти структури струму сигналу для параметра кожного виходу встановлюють чи потрібно введення параметра 2 Спосіб за п 1, який відрізняється тим, що структуру струму сигналу відкладають у формі Винахід стосується способу ініціалізації моделювання поведінки технічної установки, що містить ряд компонент Він стосується далі системи моделювання для здійснення цього способу При плануванні комплексної технічної установки, наприклад, енергетичної установки є необхідним по можливості точне знання поведінки установки в різних робочих станах, а також у випадках несправностей або аварійних ситуацій Для необхідного для цього аналізу поведінки технічної установки може давати сценарії при завданні ситуацій, що вибираються, спосіб моделювання Моделювання при цьому може описувати всю установку або також тільки часткову систему установки, що містить ряд компонент Комплексна технічна установка, яка містить ряд компонент, або також часткова система з них моделюється при цьому на основі поведінки її компонент При моделюванні технічної установки з рядом матриці залежної дії 3 Спосіб за будь-яким з пп 1-2, який відрізняється тим, що визначене при ініціалізації компоненти для виходу або введене значення параметра використовують для ініціалізації наступної компоненти, підключеної на стороні входу після ВІДПОВІДНОГО виходу 4 Система моделювання для технічної установки, що містить ряд компонент, компоненти якої класифіковані в ряд типів компоненти, яка відрізняється тим, що вона містить модуль пам'яті, у якому для кожного типу компоненти відкладені специфічна для типу компоненти структура струму сигналу, і обчислювальний модуль, виконаний із можливістю встановлення для компоненти на основі специфічної для типу компоненти структури струму сигналу необхідності введення параметра 5 Система моделювання за п 4, яка відрізняється тим, що в модулі пам'яті відкладена специфічна для типу компоненти структура струму сигналу у формі матриці залежної дії компонент в основу звичайно кладуть взаємодію між компонентами, яка ВІДПОВІДНИМ ЧИНОМ описує обмін параметрами процесу між компонентами При цьому, наприклад, для енергетичної установки може бути передбачено, що взаємодія між компонентою "вентилятор" і компонентою "димар" описується через газовий потік, що направляється від вентилятора до димаря ВІДПОВІДНИМИ параметрами для опису цього газового потоку можуть при цьому бути, наприклад, його температура, його масовий потік і втрата тиску Ініціалізація моделювання комплексної технічної установки звичайно робиться за рахунок того, що ініціалізують кожну компоненту установки Для цього для параметрів усіх компонент ВІДПОВІДНО вводять стартові значення При цьому може вимагатися введення особливо великої КІЛЬКОСТІ стартових значень для всіляких пара О 00 48294 метрів При цьому є звичайним, що для кожної компоненти підлягаючої моделюванню технічної установки вводять стартові значення для всіх параметрів, що визначають взаємодію цієї компоненти з іншими компонентами У випадку технічної установки з включеним після вентилятора димарем при цьому може бути, наприклад, передбачено, що при ініціалізації моделювання повинні вводитися стартові значення для температури, масового потоку і тиску газового потоку, що покидає вентилятор, і стартові значення для температури, масового потоку і тиску газового потоку, що надходить до димової труби Для ініціалізації можуть, наприклад, використовуватися цифрові способи, в яких однак можуть з'являтися проблеми збіжності При подібній ініціалізації моделювання для технічної установки при помилковому введенні параметрів є можливою суперечливість даних Це може приводити до помилкових результатів моделювання або до відмови способу моделювання Крім того, подібна ініціалізація, зокрема, у випадку комплексної технічної установки, як, наприклад, енергетичної установки з великим рядом компонент, є особливо складною За прототип винаходу прийнятий спосіб ініціалізації моделювання поведінки технічної установки, що містить ряд компонент (JP № 09330308А, МПК^ G06F 17/50, G05B 13/04, 22 12 1997р ) Прототипом запропонованого винаходу є також система моделювання для технічної установки, що містить ряд компонент, компоненти якої класифіковані в ряд типів компоненти (JP № 09330308А, МПКЙ G06F 17/50, G05B 13/04, 22 12 1997р) Недоліки відомого способу пов'язані з можливістю введення помилкових параметрів в процесі ініціалізації, що призводить до помилкових результатів моделювання і робить процес ініціалізації моделювання поведінки технічної установки мало ефективним, а часом і недостовірним Недолік відомої системи моделювання полягає у відсутності конструктивних елементів, узгоджуючих характеристику параметру, який підлягає введенню, зі структурою струму сигналу, характерною для кожного типу компоненти Ця обставина в цілому знижує надійність системи В основу винаходу поставлена задача підвищення ступеню надійності способу ініціалізації моделювання поведінки технічної установки шляхом ідентифікування типу компоненти щодо КІЛЬКОСТІ входів і виходів і узгодження цих даних з характеристикою підлягаючого введенню параметру, за рахунок чого забезпечується можливість введення параметрів тільки після перевірки специфічної для кожного типу компоненти структури струму сигналу, і тим самим виключається помилкове, надлишкове або багатократне введення параметРУ В основу винаходу поставлена також задача підвищення ЛОГІЧНОСТІ спрямованого введення параметрів в системі моделювання для технічної установки шляхом оснащення її модулем пам'яті, що містить дані щодо структури струму сигналу кожного типу компоненти, а також обчислювальним центром, за рахунок чого забезпечується можливість введення параметрів тільки після пе ревірки специфічної для кожного типу компоненти структури струму сигналу, і тим самим виключається помилкове, надлишкове або багатократне введення параметру Поставлена задача вирішується за рахунок того, що в способі ініціалізації моделювання поведінки технічної установки, що містить ряд компонент, згідно винаходу, для кожної компоненти ВІДПОВІДНО ідентифікують тип компоненти, який схемотехнічне охарактеризований КІЛЬКІСТЮ ВХОДІВ І КІЛЬКІСТЮ ВИ ХОДІВ ВІДПОВІДНО для одного параметра, і для ком поненти на основі відкладеної специфічної для типу компоненти структури струму сигналу для параметра кожного виходу встановлюють, чи потрібно введення параметра При цьому структуру струму сигналу відкладають у формі матриці залежної дії, а визначене при ініціалізації компоненти для виходу або введене значення параметра використовують для ініціалізації наступної компоненти, підключеної на стороні входу після ВІДПОВІДНОГО виходу Поставлена задача вирішується також тим, що система моделювання для технічної установки, що містить ряд компонент, компоненти якої класифіковані в ряд типів компоненти, згідно винаходу, містить модуль пам'яті, в якому для кожного типу компоненти відкладені специфічна для типу компоненти структура струму сигналу, і обчислювальний модуль, виконаний із можливістю встановлення для компоненти на основі специфічної для типу компоненти структури струму сигналу необхідності введення параметра При цьому в модулі пам'яті відкладена специфічна для типу компоненти структура струму сигналу у формі матриці залежної дії Винахід виходить з міркування, що для особливо надійного і несуперечливого по собі введення параметрів варто наскільки можливо уникати надлишкових процесів уведення для параметрів Для цього кожний параметр повинен уводитися тільки при ініціалізації однієї єдиної компоненти і потім автоматично даватися в розпорядження в інших компонентах, при ініціалізації яких він потрібен Щоб уникнути надлишкового введення або багатократного введення параметра, для кожного істотного для компоненти параметра варто перевіряти, чи потрібно введення параметра або чи не може цей параметр виводитися з інших підлягаючих підведенню до компоненти параметрів Подібна перевірка може робиться особливо простими засобами тоді, коли підлягаючі обробці компоненти класифіковані відносно їх схемотехнічних характеристик на основі типів компоненти Для особливо малих обчислювальних витрат встановлення того, чи є необхідним уведення параметра, може робитися на основі специфічної для типу компоненти структури струму сигналу Під специфічною для типу компоненти структурою струму сигналу повинен розумітися запис групи даних по типу листа даних, який для ВІДПОВІДНОГО типу компоненти вказує, які входи і які виходи для яких параметрів містить цей тип компоненти Крім того, запис групи даних вказує для параметра кожного входу, від яких інших параметрів він залежить При цьому, зокрема, є вста 48294 новлюваним, чи є визначеним цілком параметр одного виходу параметрами входів цієї компоненти Якщо це має місце, то для параметра цього виходу не потрібно введення параметра При цьому для повної ініціалізації потрібно тільки знання параметрів на входах цієї компоненти, які ВІДПОВІДНО є обумовленими з включених із свого боку перед ВІДПОВІДНИМ входом інших компонент Під параметрами при цьому можуть розумітися, наприклад, фізичні вимірювальні величини, що описують масовий потік, або також підлягаючі передачі сигнали або повідомлення загального виду Структура струму сигналу для кожного типу компоненти доцільно відкладена у вигляді матриці залежної дії Подібна матриця залежної дії може, наприклад, представляти у своїх стовпцях входи, а у своїх рядках виходи ВІДПОВІДНОГО типу компоненти У випадку, коли параметр одного виходу є обумовленим тільки в знанні параметра входу, у відповідному МІСЦІ матриці залежної дії може бути внесене значення " 1 " У випадку, коли параметр виходу є обумовленим без знання параметра входу, замість цього у відповідному МІСЦІ матриці залежної дії може бути передбачене значення "О" При проектуванні подібної матриці залежної дії поряд із фізичними залежностями параметрів можуть бути враховані також спеціальні знання техніки установки, а також стандарти і домовленості Кращим чином визначене або введене при ініціалізації однієї компоненти значення параметра для одного виходу використовують для ініціалізації наступної компоненти, підключеної після ВІДПОВІДНОГО виходу на стороні входу Матриця залежної дії може бути виконана також двоступінчастою При цьому в першому ступені у формі матриці зафіксовано, які фізичні входи і виходи містить компонента і як вони взаємно знаходяться в сполученні Під фізичним входом або, ВІДПОВІДНО, виходом при цьому повинний розумітися охарактеризований потоком середовища блок, який визначений рядом параметрів процесу Наприклад, компонента "вентилятор" містить в якості фізичного виходу вихід для газового потоку, який визначений параметрами процесу - масовий потік, температура і ентальпія Ці параметри процесу можуть бути об'єднані в характерний для фізичного виходу запис групи параметрів У першій ступені відповідної матриці залежної дії при цьому зафіксовано, із якими фізичними входами знаходиться в сполученні цей фізичний ВИХІД При двоступінчастій конструкції матриці залежної дм в другому ступені для кожного фізичного входу і виходу відкладена інформація про ВІДПОВІДНІ параметри процесу Ці обидва ступені виконаної двоступінчастої матриці залежної дії мають таким чином у сумі однаковий інформаційний вміст, що й одноступінчаста матриця залежної дії, яка безпосередньо відноситься до параметрів процесу Переваги, що досягаються винаходом, складаються, зокрема, з того, що за рахунок вимоги введення параметра тільки після перевірки специфічної для кожного типу компоненти структури струму сигналу виключається надлишкове або багатократне введення параметра У такий спосіб суперечливість уведення параметра виключається особливо надійно, так що спосіб ініціалізації є особливо надійним Крім того, є особливо малими витрати при введенні параметра Спосіб ініціалізації є рекурсивно аналітичним і нецифровим, так що не виникає ніяких проблем збіжності Спосіб ініціалізації дозволяє робити логічно спрямоване введення параметрів по типу сигнальне орієнтованого сортування Для випадку, коли для параметра виходу компоненти розпізнають, що він цілком визначений параметрами на входах цієї компоненти, можна відразу ж визначити й ініціалізувати параметри на цих входах Для цього по типу зворотного простежування сигналу для кожного підлягаючого в такий спосіб опису входу компоненти може бути визначений підключений до нього вихід попередньої компоненти Наявний там параметр при цьому може бути у ВІДПОВІДНОСТІ З потребою ініціалізований або безпосередньо за рахунок уведення параметра або - у випадку його повного визначення параметрами на входах цієї компоненти - за рахунок подальшого зворотного простежування сигналу Таким чином забезпечено, що для ініціалізації параметра на виході компоненти в розпорядженні є вся необхідна інформація Подібна ініціалізація є використовуваною однаковим чином для моделювання технічної установки або також для моделювання тільки часткової системи технічної установки Приклад виконання винаходу пояснюється більш докладно за допомогою креслень (див фіг) При цьому на фігурах показане фіг 1 - система моделювання для технічної установки, фіг 2 - схематично одна компонента технічної установки, фіг 3 - схематично блок-схема часткової системи технічної установки, що містить ряд компонент ВІДПОВІДНІ одна одній деталі позначені на всіх фігурах однаковими позиціями Система моделювання 1 згідно з фіг 1 містить обчислювальний модуль 2, до якого підключений блок уведення/виведення 4 В якості блока введення/виведення 4 у прикладі виконання передбачений термінал з екраном 5 в якості вивідного середовища, а також клавіатура 6 і миша 7 в якості вводного середовища Обчислювальний модуль 2 підключений далі до першого модуля пам'яті 8, а також до другого модуля пам'яті 10 Система моделювання 1 служить для моделювання поведінки не поданої більш докладно технічної установки, що містить ряд компонент В якості технічної установки при цьому у прикладі виконання передбачена часткова система енергетичної установки При цьому також може йти мова про будь-яку іншу технічну установку Компоненти технічної установки розділені на типи компонент Компоненти одного типу компонент при цьому мають порівнянні схемотехнічні характеристики Наприклад, енергетична установка містить, звичайно, велику КІЛЬКІСТЬ теплообмінників у якості компонент При моделюванні кожний теплообмінник розпізнається як такий, що відноситься до типу 48294 компоненти "теплообмінник" і ВІДПОВІДНО схемотехнічне підключається Схемотехнічне кожний тип компонент охарактеризований рядом входів і рядом виходів ВІДПОВІДНО для одного параметра Наприклад, теплообмінник, звичайно, обтається первинним середовищем, тепло якого передається також вторинному середовищу, що обтікає теплообмінник Таким чином теплообмінник схемотехнічне містить входи для параметрів, що характеризують потоки середовища, що втікають Цими параметрами можуть бути, наприклад, температура, тиск і масовий потік первинного середовища, а також температура, тиск і масовий потік вторинного середовища Аналогічно теплообмінник схемотехнічне містить виходи для таких параметрів температура, тиск і масовий потік первинного середовища, що випливає, а також температура, тиск і масовий потік вторинного середовища, що випливає Тип компоненти "теплообмінник" таким чином згідно з названим прикладом схемотехнічне цілком охарактеризований шістьма входами і шістьма виходами Для кожного типу компоненти в другому модулі пам'яті 10 у формі матриці залежної дії 12 відкладена специфічна для типу компоненти структура струму сигналу Кожна матриця залежної дії 12 представляє у своїх стовпцях входи й у своїх рядках виходи лежачого в основі типу компоненти В матриці залежної дії 12 для кожного виходу ВІДПОВІДНОГО типу компоненти зафіксовано, чи визначений його параметр цілком параметрами на входах ВІДПОВІДНОГО типу компоненти Це охарактеризовано у ВІДПОВІДНІЙ матриці залежної дії 12 значенням " 1 " При нехтуванні швидкістю витоку, наприклад, для теплообмінника, потрібно, щоб масовий потік первинного середовища на виході теплообмінника дорівнював масовому потокові первинного середовища на вході теплообмінника У такий спосіб у цьому випадку параметр на виході "масовий потік первинного середовища" типу компоненти "теплообмінник" є цілком визначеним параметром на вході "масовий потік первинного середовища" типу компоненти "теплообмінник" Матриця залежної дії 12 типу компоненти "теплообмінник" містить таким чином на відповідному МІСЦІ значення " 1 " Для більш докладного пояснення структури матриці залежної дії 12 на фіг 2 в якості компоненти схематично показана Т-подібна частина трубопроводу 20 Т-подібна частина трубопроводу 20 містить вхід 22, точку розгалуження 24 і виходи 26, 28 До входу 22 Т- подібної частини трубопроводу 20 є таким, що підводиться - середовище, зокрема, текуче середовище Потік середовища при цьому охарактеризований масовим потоком ГПЕ на вході 22 Т- подібної частини трубопроводу 20 Масовий потік ГПЕ у ТОЧЦІ розгалуження 24 розділяється на перший частковий масовий потік тлі і другий частковий масовий потік тд2 Перший частковий масовий потік ГПАІ покидає Т- подібну частину трубопроводу через вихід 26, у той час як другий частковий масовий потік тд2 покидає Тподібну частину трубопроводу 20 через вихід 28 Поділ масового потоку, що втікає, ГПЕ на часткові 8 масові потоки ГПАІ, ГТІА2 при цьому встановлюється за рахунок специфічного для лінії коефіцієнта розгалуження Т- подібна частина трубопроводу 20 є такою, що ідентифікується, в якості приналежної до типу компоненти "Т- подібна деталь" Для цього типу компоненти справедлива крайова умова, що сума часткових масових потоків ГПАІ, ГТІА2, ЩО витікають, повинна дорівнювати масовому потоку ГПЕ, ЩО втікає Щоб цілком описати схемотехнічну поведінку компонент типу компоненти "Т- подібна деталь", тим самим потрібно тільки вказати масовий потік ГПЕ, ЩО втікає, і одного з двох часткових масових потоків ГПАІ або тд2, що витікають ВІДПОВІДНО ІНШИЙ частковий масовий потік ГПАІ або, ВІДПОВІДНО, ГПА2, що витікає, тоді вже є цілком визначеним Альтернативно було б достатнім також вказати на обидва часткові масові потоки ГПАІ І ГПА2, що витікають У цьому випадку по причинах несуперечності масовий потік те, що втікає, є цілком визначеним Ці схемотехнічні властивості типу компоненти "Т- подібна деталь" відбиваються у ВІДПОВІДНІЙ матриці залежної дії 12 Тому що тип компоненти "Т- подібна деталь" має один вхід параметра, а саме для масового потоку ГПЕ, ЩО втікає, і два виходи параметра, а саме для часткових потоків ГПАІ І ГПА2, що витікають, привласнена типу компоненти "Т-подібна деталь" матриця залежної дії має один стовпець і два рядки У ВІДПОВІДНІЙ матриці залежної дії 12 в якості схемотехнічної інформації відкладено, що параметр одного з двох виходів цілком визначений вказівкою параметра іншого виходу і параметра входу В якості домовленості при цьому може бути введено, що параметр першого виходу повинен уводитися, у той час як параметр другого виходу визначається з введених і стоячих у розпорядженні на вході даних Згідно З ЦИМ відповідна матриця залежної дії 12 має структуру Значення " 1 " у нижньому рядку матриці залежної дії 12 говорить про те, що параметр поданого цим рядком виходу цілком визначений параметрами інших входів і/або виходів цього типу компоненти Уведення цього параметра тому не потрібне Для його обчислення використовують параметр входу "О" у верхньому рядку матриці залежної дії 12 на противагу цьому говорить про те, що для обчислення параметра доданого у ВІДПОВІДНІСТЬ виходу параметр входу не потрібен Більш того, потрібне введення цього параметра На фіг 3 схемотехнічне схематично подана часткова система 40 енергетичної установки Часткова система 40 містить в якості компонент канал димового газу 42, після якого підключена димова труба 44 Далі в якості компонент часткової системи 40 передбачені підключений перед каналом димового газу 42 дросель впуску газу 46 і розташована в каналі димового газу 42 поверхня попереднього нагрівання 48 В якості подальших 48294 компонент часткової системи 40 перед поверхнею попереднього нагрівання 48 включене джерело текучого середовища і після поверхні попереднього нагрівання 48 включений резервуар текучого середовища 52 Названі компоненти знаходяться схемотехнічне у взаємодії у такий спосіб Виходячи від дроселя впуску газу 46 до каналу димового газу 42 тече потік димового газу Він охарактеризований температурою Ті і масовим потоком іти, а також тиском рі Тиск рі визначений, із свого боку, властивостями каналу димового газу 42, що позначено стрілкою 60 Виходячи від каналу димового газу 42 до димової труби 44 тече потік газу, що відходить Він визначений масовим потоком гті2 В якості подальшої величини, виходячи від димової труби 44, на канал димового газу 42 діє тиск рг, що позначено стрілкою 62 В каналі димового газу 42 тепло димового газу передається на текуче середовище у поверхні попереднього нагрівання 48 Цей перенос тепла охарактеризований КІЛЬКІСТЮ тепла q3 і температурою Тз Далі вихідна від поверхні попереднього нагрівання 48 температура Т4 здійснює, із свого боку, вплив на поведінку середовища в каналі димового газу 42 КІЛЬКІСТЬ тепла q3 передається на підведене до поверхні попереднього нагрівання 48 середовище Воно подається від джерела текучого середовища 50 у поверхню попереднього нагрівання 48, причому потік середовища охарактеризований його температурою Ts, його масовим потоком ms і ентальпією his На поведінку джерела текучого середовища 50, із свого боку, впливає тиск ps між поверхнею попереднього нагрівання 48 і джерелом текучого середовища 50, що позначено стрілкою 64 Виходячи від поверхні попереднього нагрівання 48 до резервуара текучого середовища 52, тече підігріте текуче середовище ВІДПОВІДНИЙ ПОТІК середовища охарактеризований температурою Тб, масовим потоком шє і ентальпією пє На властивості поверхні попереднього нагрівання 48 таки впливає тиск рє між поверхнею попереднього нагрівання 48 і резервуаром текучого середовища 52, що позначено стрілкою66 При ініціалізації моделювання часткової системи 40 у такий спосіб повинна уводитися велика КІЛЬКІСТЬ параметрів Щоб підтримувати необхідні для цього витрати особливо малими й уникнути суперечливості, у системі моделювання 1 спочатку для кожної компоненти ВІДПОВІДНО ідентифікують тип компоненти На основі відкладеної в другому модулі пам'яті 10, специфічної для типу компоненти структури струму сигналу для параметра кожного виходу компоненти, встановлюють, чи потрібно введення параметра Для цього залучають відкладену в другому модулі пам'яті 10 матрицю залежної дії 12 Наприклад, при ініціалізації поверхні попереднього нагрівання 48 спочатку ідентифікують її тип компоненти При цьому тип компоненти визначають шляхом порівняння з рядом відкладених у модулі пам'яті 8 типів моделей Для поверхні попереднього нагрівання 48 при цьому встановлюють, що мова йде про компоненти типу компонен 10 ти "поверхня нагрівання" Компонента типу компоненти "поверхня нагрівання" обтається середовищем і має тим самим вхід і вихід для цього середовища Опис ВІДПОВІДНОГО потоку середовища може робитися, як показано на фіг 3, на основі параметрів температура, масовий потік і ентальпія Згідно З ЦИМ ДЛЯ ЦЬОГО типу компоненти передбачені входи або, ВІДПОВІДНО, ВИХОДИ ДЛЯ ЦИХ параметрів Принцип дії компоненти типу компоненти "поверхня нагрівання", крім того, визначається взаємодією з каналом димового газу 42 Ця взаємодія може описуватися за допомогою потоку тепла q31 температури Тз Згідно з цим компонента типу компоненти "поверхня нагрівання" містить ВІДПОВІДНО по одному входу для параметрів "потік тепла" і "температура" Далі передбачений вхід для тиску рб, а також вихід для температури Т4 і інший вихід для тиску р5 Для параметрів кожного виходу встановлюють, потрібно або ні введення параметра при ініціалізації поверхні попереднього нагрівання 48 При цьому встановленні в якості специфічної для типу компоненти структури струму сигналу закладають в основу відкладену для типу компоненти "поверхня нагрівання" матрицю залежної дії 12 У ВІДПОВІДНІЙ матриці залежної дії 12 у кодованій формі для кожного виходу відкладено, чи є ВІДПОВІДНИЙ параметр цілком визначений параметрами на входах Якщо це має місце, то не потрібно ніякого введення параметра для параметра на відповідному виході Наприклад, для масового потоку шє впізнають при цьому, що при нехтуванні швидкістю витоку він повинен дорівнювати підведеному до поверхні попереднього нагрівання 48 масовому потоку ms Без урахування подальших розмірів таким чином масовий потік шє цілком визначений наявним на вході масовим потоком ms Уведення параметра масового потоку шє, і тим самим ініціалізація поверхні попереднього нагрівання 48, не є необхідною і ВІДПОВІДНО до цього не вимагається Ентальпія П і температура Тє текучого сереб довища, що залишає поверхню попереднього нагрівання 48, є однозначними функціями температури Ts, масового потоку ms та ентальпії hs підведеного до поверхні попереднього нагрівання 48 середовища, а також КІЛЬКОСТІ тепла q3 і температури Тз Таким чином для параметрів П і Тє увеб дення параметра при ініціалізації поверхні попереднього нагрівання 48 також не є необхідним і ВІДПОВІДНО до цього не вимагається Аналогічне справедливо для параметрів Т4 і Ts Таким чином, при ініціалізації поверхні попереднього нагрівання 48 на основі відповідної матриці залежної дії 12 встановлюють, що параметри всіх виходів цілком визначені параметрами входів Таким чином, від уведення параметрів можна відмовитися Таким чином, надійно виключаються надлишкове введення параметра і можливо результативна суперечливість при ініціалізації Щоб можна було завершити ініціалізацію поверхні попереднього нагрівання 48, однак, потрібно знання істотних параметрів на входах Щодо цього встановлюють, які подальші компоненти включені на стороні виходу перед 48294 11 ВІДПОВІДНИМ ВХОДОМ Наприклад, для температури Ts, масового потоку Г І та ентальпії hs підведеного до поверхні Т5 попереднього нагрівання 48 текучого середовища, в якості істотно перед включеної компоненти ідентифікують джерело текучого середовища 50 Перед завершенням ініціалізації поверхні попереднього нагрівання 48 тому спочатку починають ініціалізацію цього передвключеного джерела текучого середовища 50 При цьому за змістом діють таким же чином, як викладено для поверхні попереднього нагрівання 48 Зокрема встановлюють, що джерело текучого середовища 50 охарактеризоване виходами для температури Ts, масового потоку Г І та ентальпії hs підведеного до Т5 поверхні попереднього нагрівання 48 середовища З іншого боку, для джерела текучого середовища 50 передбачений тільки один вхід для тиску р5 На основі відкладеної для джерела текучого середовища 50 матриці залежної дії 12 встановлюють, що температура Ts, масовий потік Ts І ентальпія his не є цілком визначеними параметрами на входах джерела текучого середовища 50, а саме тиску р5 Для ініціалізації тому потрібно вве 12 дення цього параметра Таким чином, при ініціалізації джерела текучого середовища 50 вимагають уведення параметра для температури Ts, масового потоку ms та ентальпії hs ініціалізація джерела текучого середовища 50 може при цьому завершуватися, тому що за рахунок уведення параметрів параметри на всіх виходах джерела текучого середовища 50 є визначеними Ці параметри після їх введення або обчислення автоматично дають у розпорядження також для ініціалізації включеної після джерела текучого середовища поверхні попереднього нагрівання 48 Таким чином можна продовжувати ініціалізацію поверхні попереднього нагрівання 48 Аналогічним чином ініціалізують усі компоненти часткової системи 40 При цьому по типу зв'язаної в ланцюг ініціалізації додержуються схемотехнічної конструкції включених одна за одною компонент Шляхом селективного вимагання введення параметра при цьому при особливо малих витратах виключають надмірність при введенні параметрів і можливо результативну звідси суперечливість U 28N r '\ m'А2 Фіг. 1 m А T 2 0 ,26 Фіг. 2 13 48294 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 14
