Паля

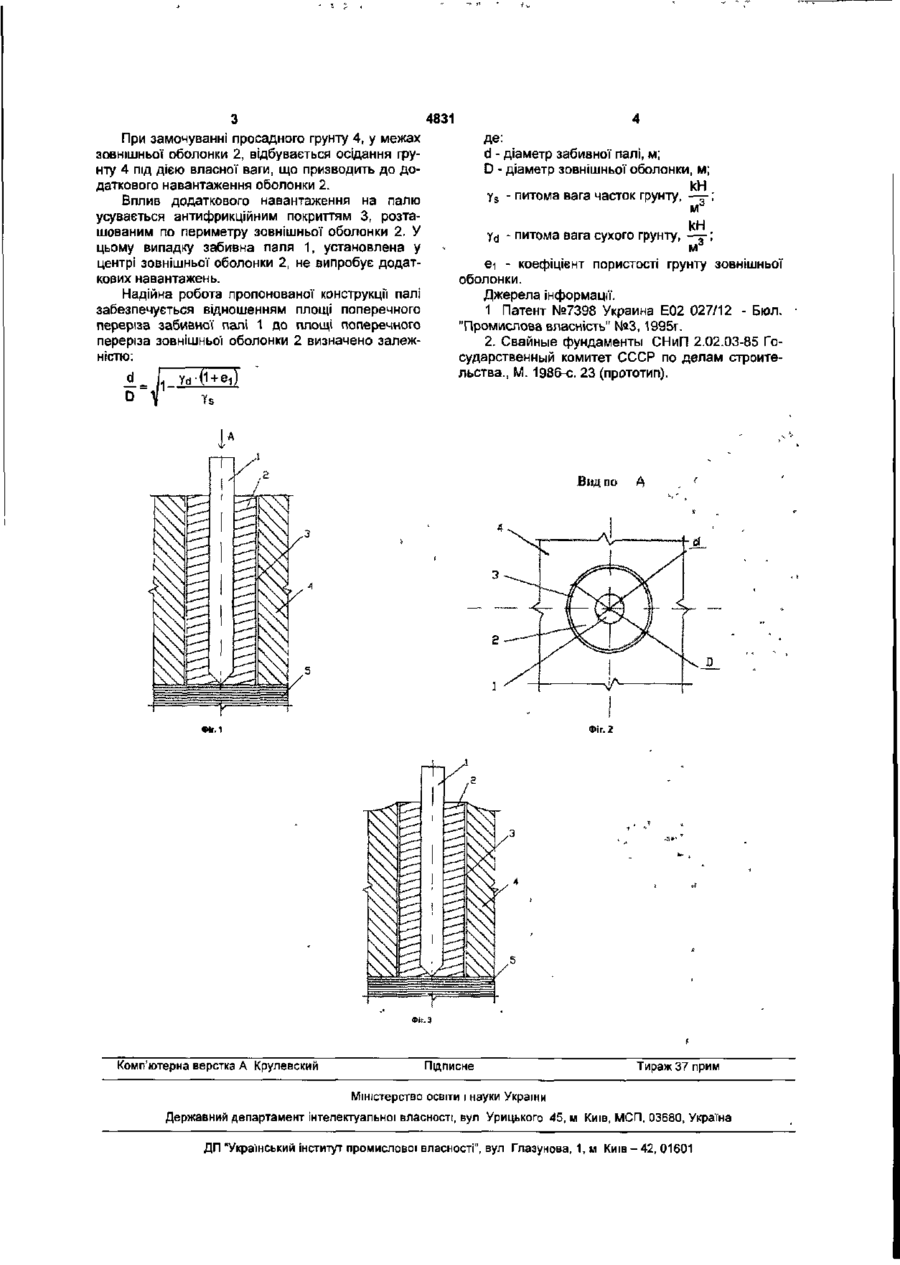

1. Паля, що включає забивну палю з антифрикційним покриттям, яка відрізняється тим, що додатково містить зовнішню оболонку, виконану з непросадочного ґрунту 2. Паля за п. 1, яка відрізняється тим, що антифрикційне покриття виконано на зовнішній вертикальній поверхні зовнішньої оболонки З Паля за п 2, яка відрізняється тим, що відно Корисна модель відноситься до промислового та цивільного будівництва, а саме до забивних паль улаштованих в просадних ґрунтах, з осіданням більш ніж 0,05 м. Відомі забивні палі встановлювані на хитливих грунтах [1]. Така конструкція палі вимагає додаткової кількості забивних паль, що призводить до значних витрат при спорудженні фундаментів. Найбільш близьким до пропонованої корисної моделі є конструкція палі, що рекомендується при будівництві фундаментів на просадних грунтах [2]. Однак така конструкція не дозволяє повною мірою вирішити проблему надійності й економічності пальових фундаментів, возводимих на просадних грунтах, з осіданням більш ніж 0,05 м. Задача корисної моделі - забезпечення надійності та економічної доцільності зведення фундаменту на забивних висячих палях при осіданні ґрунтів більш ніж 0,05м. Поставлена задача досягається шляхом створення навколо забивной палі зовнішньої оболонки, виконаної з непросадного ґрунту, з антифрикційним покриттям на зовнішній вертикальній поверхні при відношенні площі поперечного переріза палі до площі поперечного переріза зовнішньої оболонки визначеном залежністю: шення площі поперечного перерізу забивної палі до площі поперечного перерізу зовнішньої оболонки визначено залежністю: де: d - діаметр забивної палі, м; D - діаметр зовнішньої оболонки, м; кН ys - питома вага часток ґрунту, — ; 3 м Yd - питома вага сухого ґрунту, кН .з м Єї - коефіцієнт пористості ґрунту зовнішньої оболонки. 1 = I і Ys 5Г де: d -діаметр палі, м; D -діаметрзовнішньої оболонки, м; кН Ys - питома вага часток ґрунту, — ; кН Yd - питома вага сухого ґрунту, — ; м Єї - коефіцієнт пористості фунту зовнішньої оболонки На ФІг.1 зображена паля, у межах довжини якої мається шар просадного ґрунту. На Фіг.2 показаний вид палі по стрілці "А" Фіг.1. На Фіг.З зображена паля, у межах довжини якої відбулося замочування просадного фунту. Паля містить забивну палю 1, зовнішню оболонку 2, виконану з непросадного фунту, антифрикційне покриття 3, виконане по зовнішній вертикальній поверхні зовнішньої оболонки 2. У межах довжини зовнішньої" оболонки 2 розташований просадний грунт 4. Нижній кінець забивної палі 1 спирається на шар непросадного грунту 5. Паля працює в такий спосіб CO 00 4831 При замочуванні просадного грунту 4, у межах зовнішньої оболонки 2, відбувається осідання грунту 4 під дією власної ваги, що призводить до додаткового навантаження оболонки 2. Вплив додаткового навантаження на палю усувається антифрикційним покриттям 3, розташованим по периметру зовнішньої оболонки 2. У цьому випадку забивна паля 1, установлена у центрі зовнішньої оболонки 2, не випробує додаткових навантажень. Надійна робота пропонованої конструкції палі забезпечується відношенням площі поперечного переріза забивної палі 1 до площі поперечного переріза зовнішньої оболонки 2 визначено залежністю: Yd"1 де: d - діаметр забивної палі, м; D - діаметр зовнішньої оболонки, м; КН Ys - питома вага часток грунту, —=-; м3 кН y d - питома вага сухого грунту, —%•; м3 Єї - коефіцієнт пористості грунту зовнішньої оболонки. Джерела інформації. 1 Патент №7398 Украина Е02 027/12 - Бюл. "Промислова власність" №3, 1995г. 2. Свайные фундаменты СНиП 2.02.03-85 Государственный комитет СССР по делам строительства., М. 1986-с. 23 (прототип). Вид по Фіг. 2 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
