Спосіб регулювання розпушеності постелі відсаджувальної машини

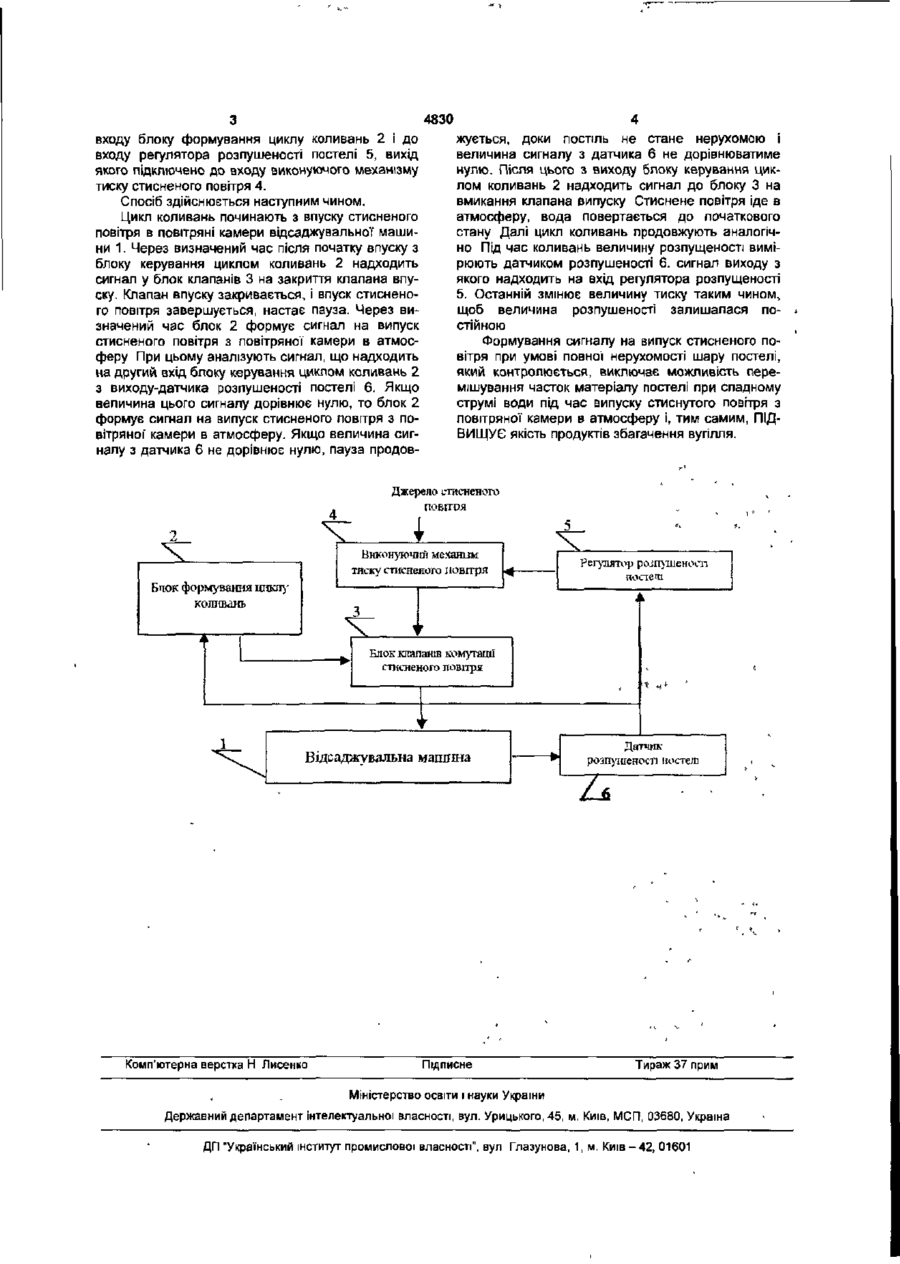

Спосіб регулювання розпущеності постелі відсаджувальної машини, при якому розпушеність постелі відсаджувальної машини регулюють шляхом зміни тиску стисненого повітря, поданого в повітряну камеру відсаджувальної* машини, який відрізняється тим, що після закінчення паузи команду на початок випуску стисненого повітря з повітряної камери в атмосферу подають тільки тоді, коли величина розпушеності в контрольованому шарі постелі дорівнюватиме нулю. Корисна модель відноситься до гірничої (вугледобувної) галузі і може бути використана в регулюванні розпушеності постелі відсаджувальної' машини. Найбільш близьким до способу, що заявляється, є спосіб регулювання розпушеності постелі відсаджувальної машини, який полягає в тому, що розпущеність постелі відсаджувальної машини регулюють шляхом зміни тиску стисненого повітря, яке подають в повітряну камеру відсаджувальної машини, причому тривалість впуску, паузи і випуску стиснутого повітря в атмосферу - не змінюють, (див. Власов К.П.. Лехціер Л.Р. Автоматичне керування процесами відсадження вугілля. М , "Надра", 1978. с 1J2) - прототип. Недоліком відомого способу є відсутність можливості збільшити тривалість паузи в коливальному циклі, і це не дозволяє забезпечити сприятливі умови для завершення процесу розшарування матеріалу вугільної постелі по щільності, тим самим погіршуючи якість вугільного концентрату. В основу корисної моделі поставлено задачу удосконалення способу регулювання розпушеності постелі відсаджувальної машини шляхом того, що команду на початок випуску стисненого повітря з повітряної камери в атмосферу подають після закінчення паузи тільки тоді, коли величина розпушеності в контрольованому шарі постелі дорівнюватиме нулю Поставлена задача досягається тим, що в способі регулювання розпущеності постелі відса джувальної машини величину розпушеності постелі регулюють шляхом зміни тиску стисненого повітря, одночасно контролюючи сигнал, який поступає з виходу датчика розпушеності постелі. Якщо після закінчення впуску і паузи матеріал постелі ще знаходиться в розпушеному стані, перехід до випуску стисненого повітря з повітряної' камери приведе до різкого збільшення швидкості потоку води, що у свою чергу, стане причиною перемішування часток матеріалу. Тому, згідно винаходу, команда на початок випуску стисненого повітря з повітряної камери подається лише тоді, коли сигнал на виході датчика розпущеності дорівнюватиме нулю. Дію регулювання розпушеності постелі відсаджувальної" машини згідно способу, який пропонується у даній заявці, пояснює функціональна схема системи для автоматичного регулювання, яка містить відсаджувальну машину 1, блок формування циклу коливань 2, блок клапанів комутації стисненого повітря 3, виконуючий механізм тиску стисненого повітря 4 регулятор розпушеності постелі 5 та датчик розпушеності постелі 6 Коливальний процес води і постелі в відсаджувальної машині 1 здійснюється блоком формування коливального циклу 2, вихідний сигнал якого керує блоком клапанів 3 при чому вихід блоку формування циклу коливань 2 підключено до першого входу блоку клапанів комутації стисненого повітря З до другого входу якого підключено вихід виконуючого механізму тиску стисненого повітря 4, а вихід датчика розпушеності постелі 6 підключено до О 00 4830 входу блоку формування циклу коливань 2 і до входу регулятора розпущеності постелі 5, вихід якого підключено до входу виконуючого механізму тиску стисненого повітря 4. Спосіб здійснюється наступним чином. Цикл коливань починають з впуску стисненого повітря в повітряні камери відсаджувальної машини 1. Через визначений час після початку впуску з блоку керування циклом коливань 2 надходить сигнал у блок клапанів 3 на закриття клапана впуску. Клапан впуску закривається, і впуск стисненого повітря завершується, настає пауза. Через визначений час блок 2 формує сигнал на випуск стисненого повітря з повітряної камери в атмосферу При цьому аналізують сигнал, що надходить на другий вхід блоку керування циклом коливань 2 з виходу-датчика розпушеності постелі 6. Якщо величина цього сигналу дорівнює нулю, то блок 2 формує сигнал на випуск стисненого повітря з повітряної камери в атмосферу. Якщо величина сигналу з датчика 6 не дорівнює нулю, пауза продов жується, доки постіль не стане нерухомою і величина сигналу з датчика 6 не дорівнюватиме нулю. Після цього з виходу блоку керування циклом коливань 2 надходить сигнал до блоку 3 на вмикання клапана випуску Стиснене повітря іде в атмосферу, вода повертається до початкового стану Далі цикл коливань продовжують аналогічно Під час коливань величину розпущеності вимірюють датчиком розпушеності 6. сигнал виходу з якого надходить на вхід регулятора розпущеності 5. Останній змінює величину тиску таким чином, щоб величина розпушеності залишалася постійною Формування сигналу на випуск стисненого повітря при умові повної нерухомості шару постелі, який контролюється, виключає можливість перемішування часток матеріалу постелі при спадному струмі води під час випуску стиснутого повітря з повітряної камери в атмосферу і, тим самим, ПІДВИЩУЄ якість продуктів збагачення вугілля. Джерело стисненого ПОВ1ТОЯ 4 Виконуючій мс.чаним тиску стисненого повітря Бпок формування циклу коштань Регулятор роіпушеносп посте чі з Блок клапанів комутації стисненого повітря Датчик Відсаджувальна магшша / і Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького,45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
