Віброекструдер для змішання бетонних сумішей
Номер патенту: 48361
Опубліковано: 10.03.2010
Автори: Андреєв Ігор Анатолійович, Столінець Вікторія Миколаївна
Формула / Реферат
Віброекструдер для змішання бетонних сумішей, що містить бункер у вигляді перевернутого зрізаного конуса, стінки якого своїми нижніми ділянками утворюють роздавальне вікно, збудник коливань і щонайменше два направляючі пристрої у вигляді конусів всередині бункера, який відрізняється тим, що конуси встановлені з можливістю переміщення по висоті бункера і фіксації на стінках бункера в заданому положенні.
Текст

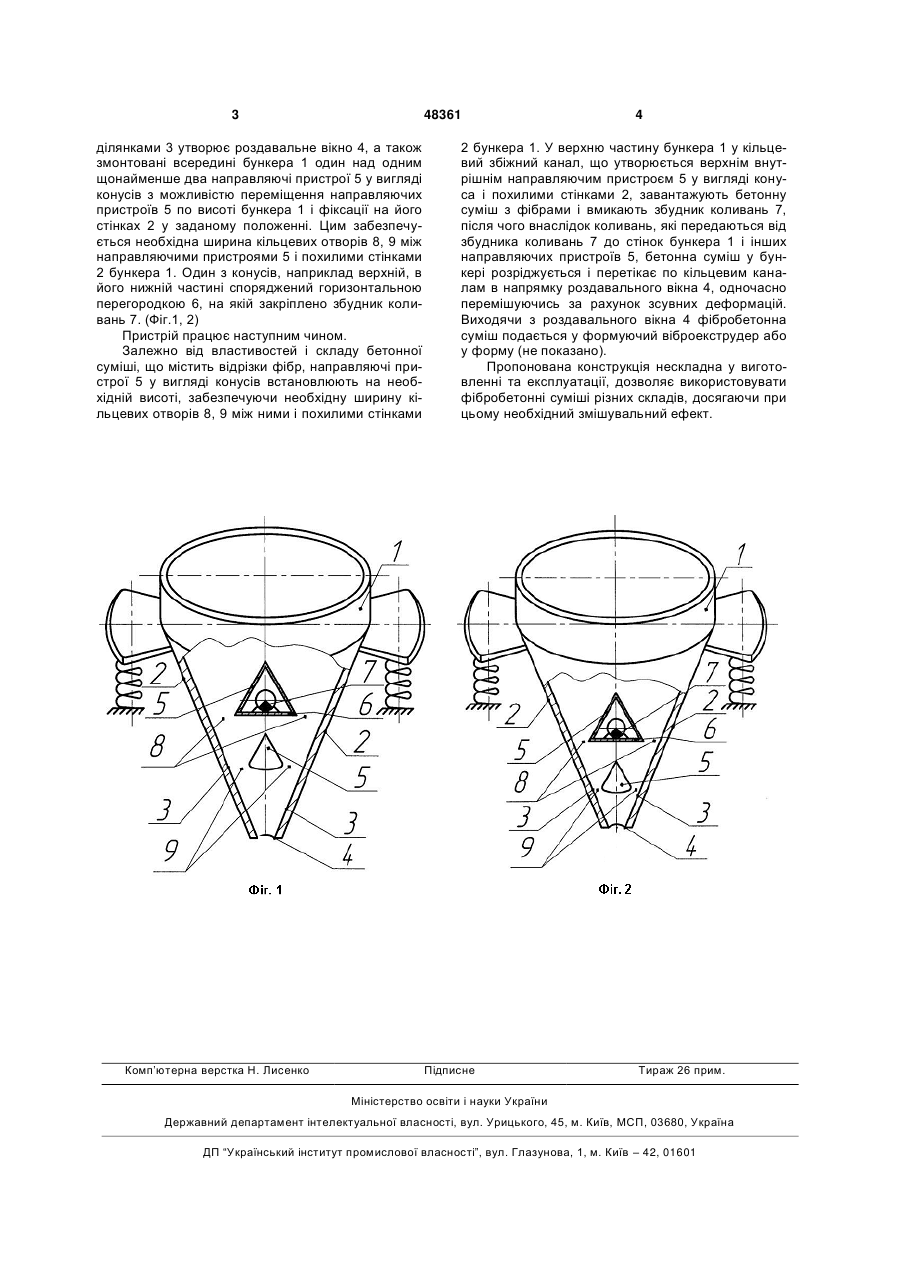

Віброекструдер для змішання бетонних сумішей, що містить бункер у вигляді перевернутого зрізаного конуса, стінки якого своїми нижніми ділянками утворюють роздавальне вікно, збудник коливань і щонайменше два направляючі пристрої у вигляді конусів всередині бункера, який відрізняється тим, що конуси встановлені з можливістю переміщення по висоті бункера і фіксації на стінках бункера в заданому положенні. (19) (21) u200910828 (22) 27.10.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, СТОЛІНЕЦЬ ВІКТОРІЯ МИКОЛАЇВНА (73) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, СТОЛІНЕЦЬ ВІКТОРІЯ МИКОЛАЇВНА 3 48361 ділянками 3 утворює роздавальне вікно 4, а також змонтовані всередині бункера 1 один над одним щонайменше два направляючі пристрої 5 у вигляді конусів з можливістю переміщення направляючих пристроїв 5 по висоті бункера 1 і фіксації на його стінках 2 у заданому положенні. Цим забезпечується необхідна ширина кільцевих отворів 8, 9 між направляючими пристроями 5 і похилими стінками 2 бункера 1. Один з конусів, наприклад верхній, в його нижній частині споряджений горизонтальною перегородкою 6, на якій закріплено збудник коливань 7. (Фіг.1, 2) Пристрій працює наступним чином. Залежно від властивостей і складу бетонної суміші, що містить відрізки фібр, направляючі пристрої 5 у вигляді конусів встановлюють на необхідній висоті, забезпечуючи необхідну ширину кільцевих отворів 8, 9 між ними і похилими стінками Комп’ютерна верстка Н. Лиcенко 4 2 бункера 1. У верхню частину бункера 1 у кільцевий збіжний канал, що утворюється верхнім внутрішнім направляючим пристроєм 5 у вигляді конуса і похилими стінками 2, завантажують бетонну суміш з фібрами і вмикають збудник коливань 7, після чого внаслідок коливань, які передаються від збудника коливань 7 до стінок бункера 1 і інших направляючих пристроїв 5, бетонна суміш у бункері розріджується і перетікає по кільцевим каналам в напрямку роздавального вікна 4, одночасно перемішуючись за рахунок зсувних деформацій. Виходячи з роздавального вікна 4 фібробетонна суміш подається у формуючий віброекструдер або у форму (не показано). Пропонована конструкція нескладна у виготовленні та експлуатації, дозволяє використовувати фібробетонні суміші різних складів, досягаючи при цьому необхідний змішувальний ефект. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibratory extruder for mixing concrete mixtures
Автори англійськоюAndreiev Ihor Anatoliiovych, Stolinets Viktoria Mykolaivna
Назва патенту російськоюВиброэкструдер для смешивания бетонных смесей
Автори російськоюАндреев Игорь Анатольевич, Столинец Виктория Николаевна
МПК / Мітки
МПК: B28B 13/00
Мітки: змішання, віброекструдер, сумішей, бетонних
