Віброекструдер для подавання бетонних сумішей у форму
Номер патенту: 26869
Опубліковано: 10.10.2007
Автори: Андреєв Ігор Анатолійович, Голова Ольга Олександрівна, Лукач Юрій Юхимович, Мікульонок Ігор Олегович
Формула / Реферат
1. Віброекструдер для подавання бетонних сумішей у форму, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, закріплений на бункері збуджувач коливань, а також змонтовані по висоті бункера похилі перегородки з утворенням між їхніми нижніми крайками та протилежно розташованою стінкою бункера отворів, який відрізняється тим, що кожна з похилих перегородок оснащена додатковою перегородкою, встановленою під нею внапуск із можливістю переміщення відносно відповідної перегородки.
2. Віброекструдер за п. 1, який відрізняється тим, що кожна з додаткових перегородок оснащена принаймні однією нарізною тягою, що проходить крізь стінку бункера і взаємодіє із закріпленою на стінці бункера гайкою.
Текст

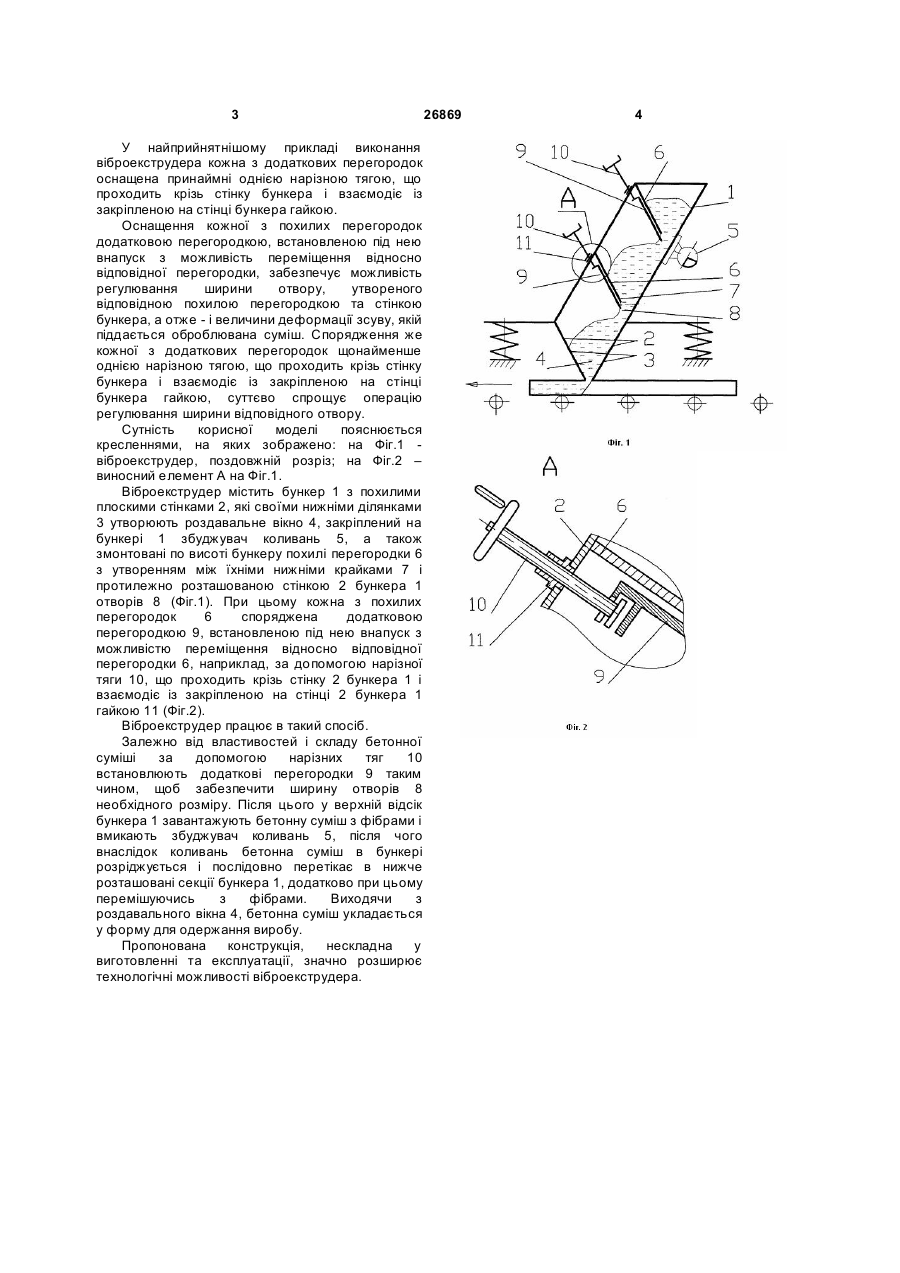

1. Віброекструдер для подавання бетонних сумішей у форму, що містить бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, закріплений на 3 У найприйнятнішому прикладі виконання віброекструдера кожна з додаткових перегородок оснащена принаймні однією нарізною тягою, що проходить крізь стінку бункера і взаємодіє із закріпленою на стінці бункера гайкою. Оснащення кожної з похилих перегородок додатковою перегородкою, встановленою під нею внапуск з можливість переміщення відносно відповідної перегородки, забезпечує можливість регулювання ширини отвору, утвореного відповідною похилою перегородкою та стінкою бункера, а отже - і величини деформації зсуву, якій піддається оброблювана суміш. Спорядження же кожної з додаткових перегородок щонайменше однією нарізною тягою, що проходить крізь стінку бункера і взаємодіє із закріпленою на стінці бункера гайкою, суттєво спрощує операцію регулювання ширини відповідного отвору. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 віброекструдер, поздовжній розріз; на Фіг.2 – виносний елемент А на Фіг.1. Віброекструдер містить бункер 1 з похилими плоскими стінками 2, які своїми нижніми ділянками 3 утворюють роздавальне вікно 4, закріплений на бункері 1 збуджувач коливань 5, а також змонтовані по висоті бункеру похилі перегородки 6 з утворенням між їхніми нижніми крайками 7 і протилежно розташованою стінкою 2 бункера 1 отворів 8 (Фіг.1). При цьому кожна з похилих перегородок 6 споряджена додатковою перегородкою 9, встановленою під нею внапуск з можливістю переміщення відносно відповідної перегородки 6, наприклад, за допомогою нарізної тяги 10, що проходить крізь стінку 2 бункера 1 і взаємодіє із закріпленою на стінці 2 бункера 1 гайкою 11 (Фіг.2). Віброекструдер працює в такий спосіб. Залежно від властивостей і складу бетонної суміші за допомогою нарізних тяг 10 встановлюють додаткові перегородки 9 таким чином, щоб забезпечити ширину отворів 8 необхідного розміру. Після цього у верхній відсік бункера 1 завантажують бетонну суміш з фібрами і вмикають збуджувач коливань 5, після чого внаслідок коливань бетонна суміш в бункері розріджується і послідовно перетікає в нижче розташовані секції бункера 1, додатково при цьому перемішуючись з фібрами. Виходячи з роздавального вікна 4, бетонна суміш укладається у форму для одержання виробу. Пропонована конструкція, нескладна у виготовленні та експлуатації, значно розширює технологічні можливості віброекструдера. 26869 4
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration extruder for supplying concrete mixtures into mould
Автори англійськоюAndreiev Ihor Anatoliiovych, Holova Olha Oleksandrivna, Lukach Yurii Yukhymovych, Vozna Anna Serhiivna, Mikulionok Ihor Olehovych
Назва патенту російськоюВиброэкструдер для подачи бетонных смесей в форму
Автори російськоюАндреев Игорь Анатольевич, Голова Ольга Александровна, Лукач Юрий Ефимович, Возная Анна Сергеевна, Микуленок Игорь Олегович
МПК / Мітки
МПК: B28B 13/00
Мітки: подавання, форму, сумішей, віброекструдер, бетонних
