Спосіб розвантаження сипучих вантажів із автомобілей важільно-балансирним механізмом

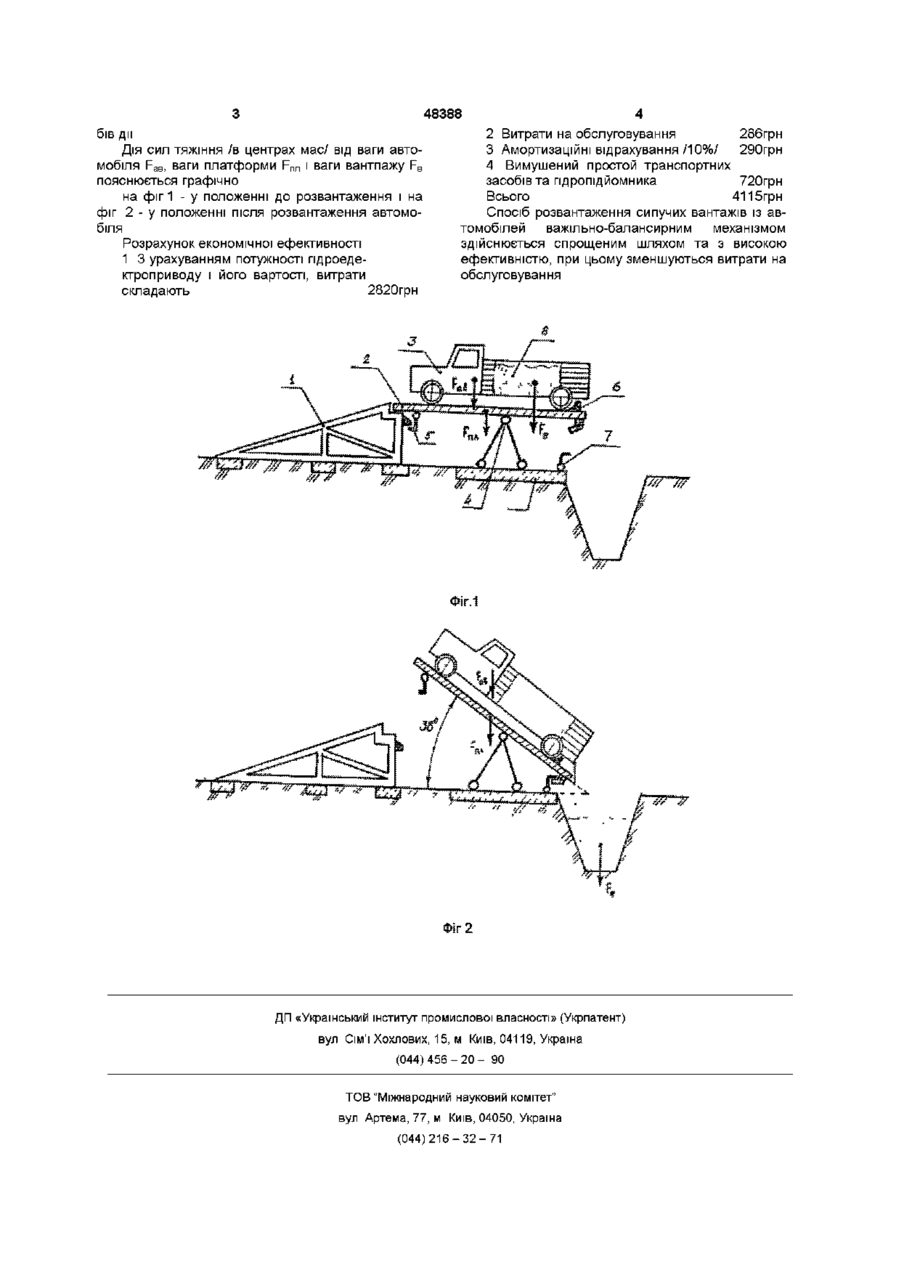

Спосіб розвантаження сипучих вантажів із автомобілів важільно-балансирним механізмом шляхом зміни кута нахилу платформи з автомобілем, який відрізняється тим, що зміну центра сил тяжіння платформи та нахилу автомобіля з вантажем до і після розвантаження здійснюють при взаємодії шарнірної опори та верхнього підпружиненого захоплювача платформи з крючком пандуса і взаємодії нижнього захоплювача з крючком платформи Винахід відноситься до способів розвантаження зерна та інших сипучих вантажів із автомобілей через відкритий задній борт кузова в завальну яму Аналогом запропонованого способа є різного типу і роду механічні ваги, які засновані на використані важільно-балансирного механізму Наприклад ваги РН-10Ц 134т / ТУ 25-062675-77 / Прототипом близким за технічною сутністю є автомобілепідйомник тупіковий пересувний ГУАР 15Н/П /Сільськогосподарська техніка Каталог Частина 1 Під ред Мельника С М , М 1981/ При цьому способі розвантаження сипучих вантажів із автомобілей зміну кута нахилу платформи здійснюють при допомозі дії пдроелектроприводу До недоліків прототипу можно віднести технічні складності, які пов'язані з роботою пдроелектроприводу, а саме, споживання електроенергії, яка необхідна для роботи пдроприводу та також з необхідністю у кваліфікованому керуванні і технічному обслуговуванні гідросистеми Задача, винаходу є використання способу, який дозволяє виконувати роботу без застосування електроенергії Задача вирішується тим, що зміни центра сил тяжіння платформи та нахилу автомобіля і вантажу до і після розвантаження здійснюють при взаємодії шарнирної опори та верхнього підпружинного захвата платформи з крючком пандуса і взаємодії нижнього захвата з крючком платформи Спосіб розвантаження сипучих вантажів із ав томобілей вантажно-балансирним механізмом здійснюють за допомогою дій сил тяжіння платформи і вантажу з допомогою пристрою На фіг 1 - положення автомобіля до розвантаження, на фіг 2 - положення автомобіля під час розвантаження Спосіб розвантаження сипучих вантажів із автомобілей важільно-балансирним механізмом здійснюють шляхом наїзду через пандус І на перекідну платформу 2 заднім ходом завантаженного автомобіля 3, при цьому платформа 2 опирається на шарнірну опору 4, а верхній підпружинний захват 5 з'єднаний з крючком /на фіг 1 не показана/ пантуса 1 Після фіксації автомобіля з упором 6 платформи 2 і його повної зупинки верхній підпружиненннй захват 5 звільнюється від крючка під дією сил тяжіння вантажу і автомобіль при закритих бортах починає нахилятися разом з платформою 2 і цим самим збільшуючи сили тяжіння вантажу FB ВІДНОСНО шарнірної опори 4 і моментів сил FaB і F m При нахилі платформи на величину проектного кута, який дорівнює 38° / фіг 2/ нижній захват 7 вручну зцеплюють з крючком платформи 2 і автомобіль розвантажується від вантажу 8 шляхом відкриття заднього борту Після розвантаження автомобіля розчеплюють нижній захват з крючком платформи 2, що приводить до зворотнього нахилу платформи 2 з автомобілем 3 у початкове положення Для зниження динамічності руху при нахилах можливе застосування амортизаторів різних засо 00 00 со 00 48388 бів дм Дія СИЛ ТЯЖІННЯ /В центрах мас/ від ваги автомобіля FaB, ваги платформи F m і ваги вантпажу FB пояснюється графічно на фіг 1 - у положенні до розвантаження і на фіг 2 - у положенні після розвантаження автомобіля Розрахунок економічної ефективності 1 3 урахуванням потужності пдроедектроприводу і його вартості, витрати складають 2820грн 2 Витрати на обслуговування 286грн 3 Амортизаційні відрахування/10%/ 290грн 4 Вимушений простой транспортних засобів та гідропідйомника 720грн Всього 4115грн Спосіб розвантаження сипучих вантажів із автомобілей важільно-балансирним механізмом здійснюється спрощеним шляхом та з високою ефективністю, при цьому зменшуються витрати на обслуговування ІГ.1 >їг2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
