Пристрій для змішування і подачі сипучих вантажів

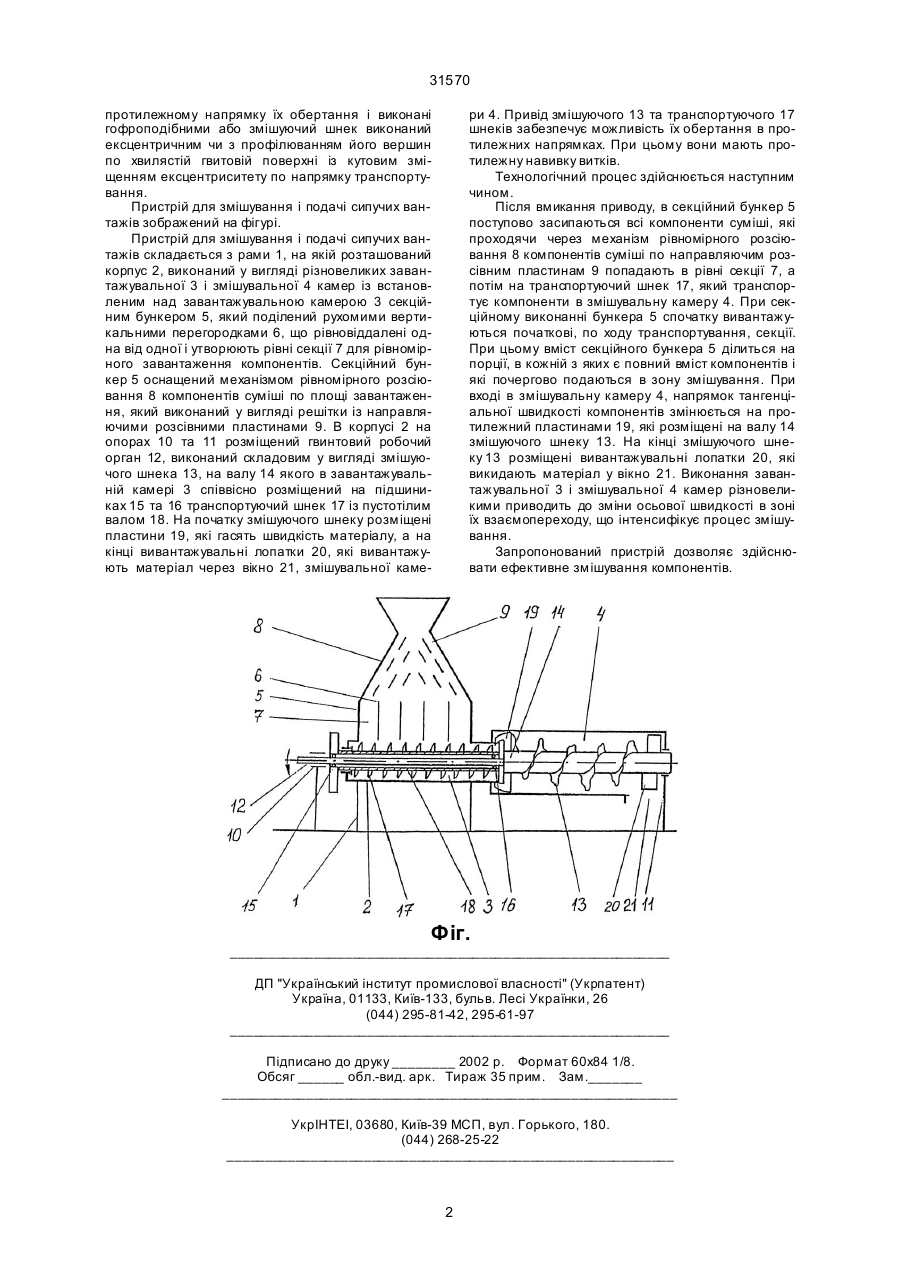

1. Пристрій для змішування і подачі сипучих вантажів, що містить корпус із завантажувальним вікном і, встановленим над ним, секційним бункером, розділеним рухомими вертикальними перегородками на декілька секцій та встановлений співвісно в корпус вал з гвинтовим робочим органом, який відрізняється тим, що у вер хній частині секційного бункера встановлено механізм рівномірного розсіювання компонентів по площі завантаження виконаний у вигляді решітки із направляючими розсівними пластинами, корпус виконаний у ви 31570 протилежному напрямку їх обертання і виконані гофроподібними або змішуючий шнек виконаний ексцентричним чи з профілюванням його вершин по хвилястій гвитовій поверхні із кутовим зміщенням ексцентриситету по напрямку транспортування. Пристрій для змішування і подачі сипучих вантажів зображений на фігурі. Пристрій для змішування і подачі сипучих вантажів складається з рами 1, на якій розташований корпус 2, виконаний у вигляді різновеликих завантажувальної 3 і змішувальної 4 камер із встановленим над завантажувальною камерою 3 секційним бункером 5, який поділений рухомими вертикальними перегородками 6, що рівновіддалені одна від одної і утворюють рівні секції 7 для рівномірного завантаження компонентів. Секційний бункер 5 оснащений механізмом рівномірного розсіювання 8 компонентів суміші по площі завантаження, який виконаний у вигляді решітки із направляючими розсівними пластинами 9. В корпусі 2 на опорах 10 та 11 розміщений гвинтовий робочий орган 12, виконаний складовим у вигляді змішуючого шнека 13, на валу 14 якого в завантажувальній камері 3 співвісно розміщений на підшиниках 15 та 16 транспортуючий шнек 17 із пустотілим валом 18. На початку змішуючого шнеку розміщені пластини 19, які гасять швидкість матеріалу, а на кінці вивантажувальні лопатки 20, які вивантажують матеріал через вікно 21, змішувальної каме ри 4. Привід змішуючого 13 та транспортуючого 17 шнеків забезпечує можливість їх обертання в протилежних напрямках. При цьому вони мають протилежну навивку витків. Технологічний процес здійснюється наступним чином. Після вмикання приводу, в секційний бункер 5 поступово засипаються всі компоненти суміші, які проходячи через механізм рівномірного розсіювання 8 компонентів суміші по направляючим розсівним пластинам 9 попадають в рівні секції 7, а потім на транспортуючий шнек 17, який транспортує компоненти в змішувальну камеру 4. При секційному виконанні бункера 5 спочатку вивантажуються початкові, по ходу транспортування, секції. При цьому вміст секційного бункера 5 ділиться на порції, в кожній з яких є повний вміст компонентів і які почергово подаються в зону змішування. При вході в змішувальну камеру 4, напрямок тангенціальної швидкості компонентів змінюється на протилежний пластинами 19, які розміщені на валу 14 змішуючого шнеку 13. На кінці змішуючого шнеку 13 розміщені вивантажувальні лопатки 20, які викидають матеріал у вікно 21. Виконання завантажувальної 3 і змішувальної 4 камер різновеликими приводить до зміни осьової швидкості в зоні їх взаємопереходу, що інтенсифікує процес змішування. Запропонований пристрій дозволяє здійснювати ефективне змішування компонентів. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
