Формула / Реферат

Вимірювач маси потоку сипучих матеріалів, що містить опору, до якої жорстко прикріплена поздовжня балка та тензодатчики, який відрізняється тим, що на поздовжній балці встановлені з можливістю зміни кута їх нахилу компенсатор динамічних зусиль та розташована під ним вимірювальна площина, на якій встановлені тензодатчики.

Текст

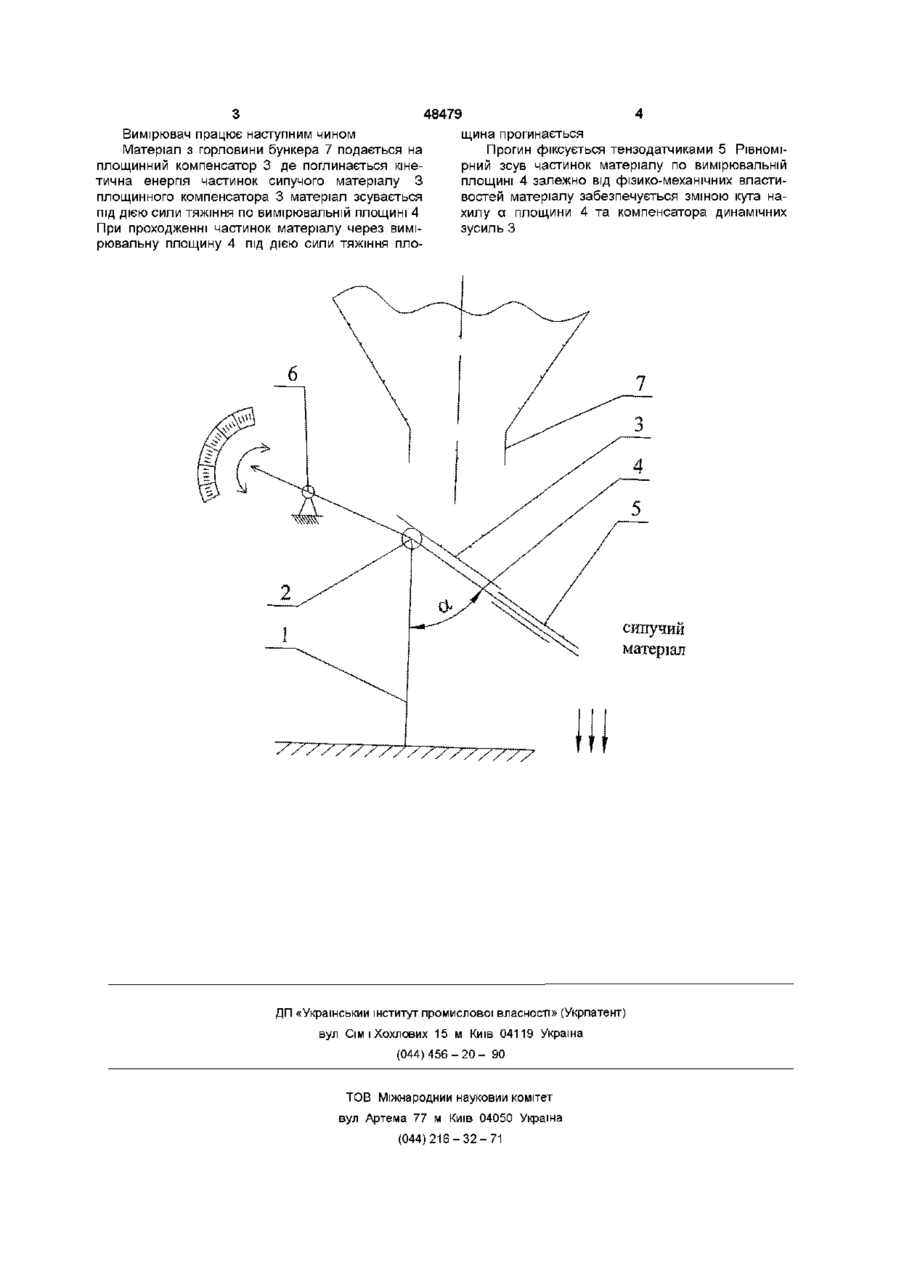

Вимірювач маси потоку сипучих матеріалів, що містить опору, до якої жорстко прикріплена поздовжня балка та тензодатчики, який відрізняється тим, що на поздовжній балці встановлені з можливістю зміни кута їх нахилу компенсатор динамічних зусиль та розташована під ним вимірювальна площина, на якій встановлені тензодатчики Винахід відноситься до галузі механізації сільського господарства і може бути використаний в комбікормовій промисловості Найбільш близькими за технічною суттю до винаходу, що пропонується, є вимірювач маси потоку сипучих матеріалів, що містить опору, до якої жорстко закріплена поздовжня балка, та тензодатчики (Ваговимірювальний конвеєр Г М Кукта Машини и обородувание для приготовления кормов Москва ВО "Агропромиздат" 1987 С 150) Крім цього відомий вимірювач містить два барабани, встановлені на рамі, на якій закріплені підтримуючі ролики, еластичне транспортерне полотно, електродвигун з редуктором, вагоприймальний пластиковый ролик, тримач ролика і призми Поставлена задача вирішується тим, що в вимірювачі маси потоку сипучих матеріалів, що містить опору, до якої жорстко прикріплена поздовжня балка, та тензодатчики, згідно з винаходом, на поздовжній балці встановлені з можливістю зміни кута їх нахилу компенсатор динамічних зусиль та розташована під ним вимірювальна площина, на якій встановлені згадані тензодатчики Такий тип вимірювача суттєво спрощує конструкцію, зменшить шерційність процесу вимірювання, металомісткість, енергомісткість і підвищить точність вимірювання за рахунок того, що запропоноване виконання вимірювача дасть змогу не застосовувати еластичне транспортерне полотно з барабанами, механізм натягу полотна, підтримуючого і вагоприймального пластикового ролика та електродвигуна з редуктором Винахід пояснюється кресленням, на якому зображена схема вимірювача маси потоку сипучих матеріалів, де 1 - опора, 2 - поздовжня балка, 3 площинний компенсатор динамічних зусиль, 4 вимірювальна площина, 5 -тензодатчики, 6 - механізм зміни кута а нахилу вимірювальної площини та компенсатора динамічних зусиль, 7 - горловина бункера Вимірювач містить опору 1, до якої жорстко прикріплена поздовжня балка 2, на якій встановлено площинний компенсатор 3 динамічних зусиль та розташована під ним вимірювальна площина 4, на якій наклеєні тензодатчики 5 Площинний компенсатор 3 та вимірювальна площина 4 закріплена на поздовжній балці 2 з можливістю зміни їх кута нахилу а, для чого в вимірювачі встановлено механізм 8 зміни кута Проте, відомий вимірювач маси потоку мая складну конструкцію, велику шерційність процесу, металомісткість, енергомісткість, та низьку точність вимірювання Складність конструкції, велика металомісткість і енергомісткість пояснюється тим, що для приводу еластичного транспортерного полотна використаний електродвигун з редуктором Велика шерційність та низька точність вимірювання пояснюється тим, що сприймаючий елемент виконаний у вигляді пластикового ролика, який має значну масу В основу винаходу поставлена задача створення такого вимірювача маси потоку сипучих матеріалів, в якому нове виконання вимірювального елементу дозволить спростити конструкцію, зменшити шерційність процесу, металомісткість, енергомісткість, підвищити точність вимірювання 00 З 48479 Вимірювач працює наступним чином щина прогинається Матеріал з горловини бункера 7 подається на Прогин фіксується тензодатчиками 5 Рівноміплощинний компенсатор 3 де поглинається кінерний зсув частинок матеріалу по вимірювальній тична енергія частинок сипучого матеріалу З площині 4 залежно від фізико-механічних властиплощинного компенсатора 3 матеріал зсувається востей матеріалу забезпечується зміною кута напід дією сили тяжіння по вимірювальній площині 4 хилу а площини 4 та компенсатора динамічних При проходженні частинок матеріалу через вимізусиль З рювальну площину 4 під дією сили тяжіння пло сипучий матеріал ДП «Український інститут промислової власності» (Укрпатент) вул Сім і Хохлових 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Device for measuring mass of free-flowing material

Автори англійською

Banga Vasyl Ivanovych, Syrotiuk Valerii Mykolaiovych, Dmytriv Vasyl Tarasovych, Zhinchyn Yaroslav Semenovych

Назва патенту російською

Измеритель массы потока сыпучих материалов

Автори російською

Банга Василий Иванович, Сиротюк Валерий Николаевич, Дмитрив Василий Тарасович, Жинчин Ярослав Семенович

МПК / Мітки

МПК: G01G 11/00

Мітки: маси, матеріалів, потоку, сипучих, вимірювач
