Пневмоперевантажувач сипучих матеріалів

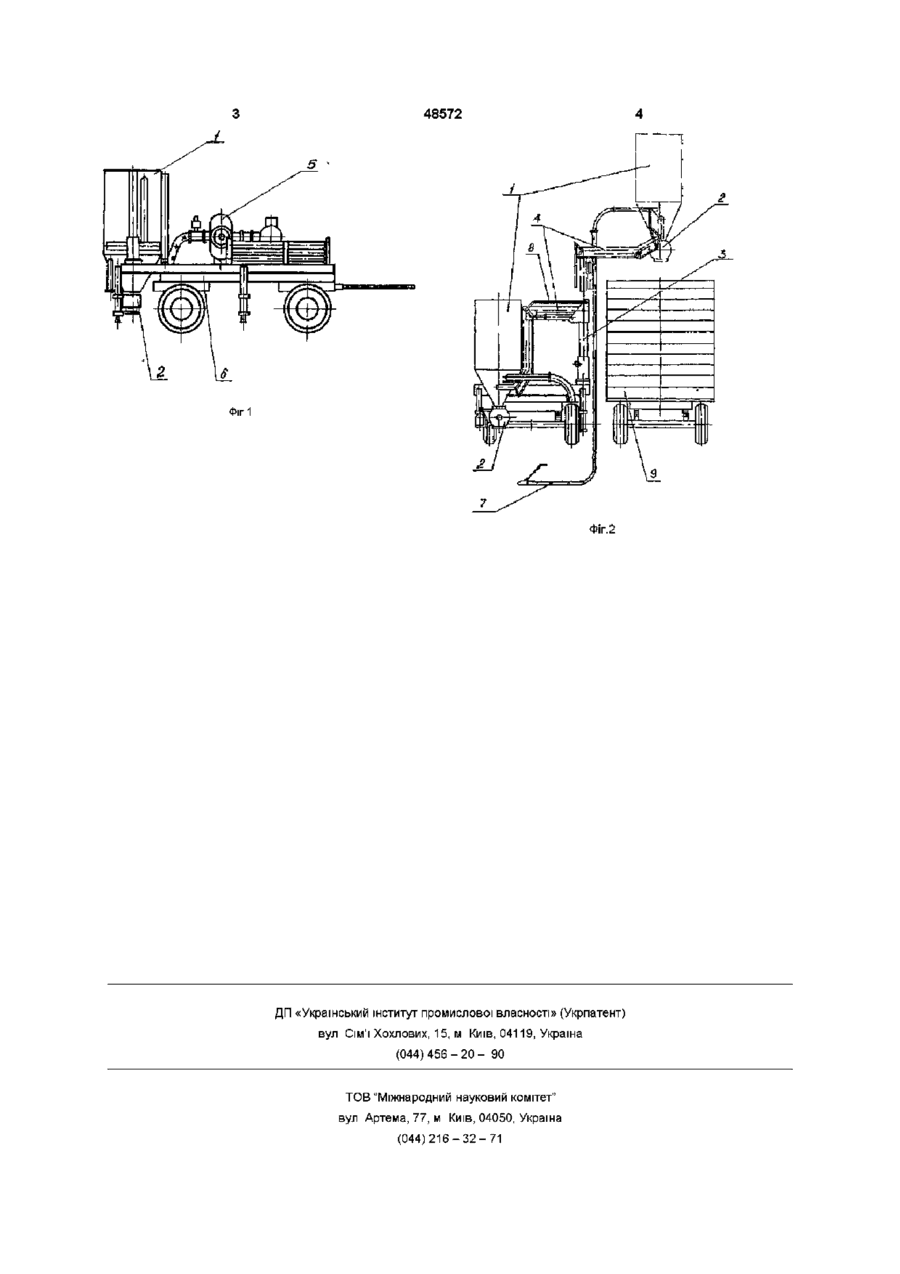

1 Пневмоперевантажувач сипучих матеріалів, який має змонтований на СПІЛЬНІЙ рамі вентилятор з електродвигуном, гідростанцію і фільтр осаджувач та пневматичні рукава з всмоктувальним соплом, який відрізняється тим, що фільтросаджувач укомплектований шлюзовим затвором і закріплений за допомогою пантографа на Винахід відноситься до області транспортування сипучих матеріалів, у тому числі зернових продуктів та наступної очистки трас портова ного продукту від пилу Відомий перевантажувач зернових продуктів [1], маючий змонтований на СПІЛЬНІЙ рамі вентилятор із електродвигуном та фільтрвивантажувач із шлюзовим затвором, циклон та пневматичні рукава Недоліком такого пневмоперевантажувача являється мала продуктивність В основу винаходу "Пневмоперевантажувач сипучих матеріалів" поставлено задачу шляхом примшення фільтра-осаджувача, укомплектованого шлюзовим затвором та закріпленого з допомогою пантографа на КІНЦІ Г-образної стріли забезпечити створення високоефективного пневмоперевантажувача сипучих матеріалів На фіг 1 і фіг 2 показано Пневмоперевантажувач сипучих матеріалів, який має 1 - фільтросаджувач, 2 - шлюзовий затвор, 3 - стійка стріли, 4 - Г-подібна стріла, 5 - вентилятор, 6 - рама, 7 всмоктувальне сопло, 8 - пантограф, 9 - транспортний засіб Пневмоперевантажувач робить слідуючим чином Вентилятор 5, поєднаний із фільтромосаджувачем 1 створює вакуум у системі, завдяки чому через гнучкі рукава всмоктувальним соплом 7 всмоктується сипучий матеріал Матеріал, по ступаючий у фільтр-осаджувач 1 через шлюзовий затвор 2 вивантажується у транспортний засіб 9 Забруднене повітря, що поступає із матеріалом через рукавні фільтри вентилятором викидається у атмосферу, тобто система є екологічно чистою Установлення, фільтра-осаджувача у робоче положення здійснюється Г-подібною стрілою 4, що закріплена на спеціальній СТІЙКІ 3 із допомогою пдропривода Наявність пантографу 8 на кінцевій частині Г-подібної стріли 4 забезпечує чітку орієнтацію фільтра-осаджувача у вертикальному положенні при любому ВИЛІТІ стріли Пневмоперевантажувач монтується на рамі 6 із ходовою частиною (тракторний візок та інше) Література 1 Пневмоперевантажувач зернових продуктів - Патент України № 2000063708 від 26 06 2000 Київ Укрпатент, 2001 Перелік фігур (рисунків) креслення Фіг 1 Пневмоперевантажувач сипучих матеріалів 1 - фільтр-осаджувач, 2 - шлюзовий затвор, 5 - вентилятор, 6 - рама Фіг 2 Пневмоперевантажувач сипучих матеріалів 3 - стійка стріли, 4 - Г-подібна стріла, 7 всмоктувальне сопло, 8 - пантограф, 9 - транспортний засіб КІНЦІ Г-подібної стріли 2 Пневмоперевантажувач по п 1, який відрізняється тим, що фільтр-осаджувач об'єднує два апарата - циклон та рукавний фільтр для тонкої очистки запиленого повітря 1 ю 00 48572 Фіг 1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
