Електромагнітний сепаратор

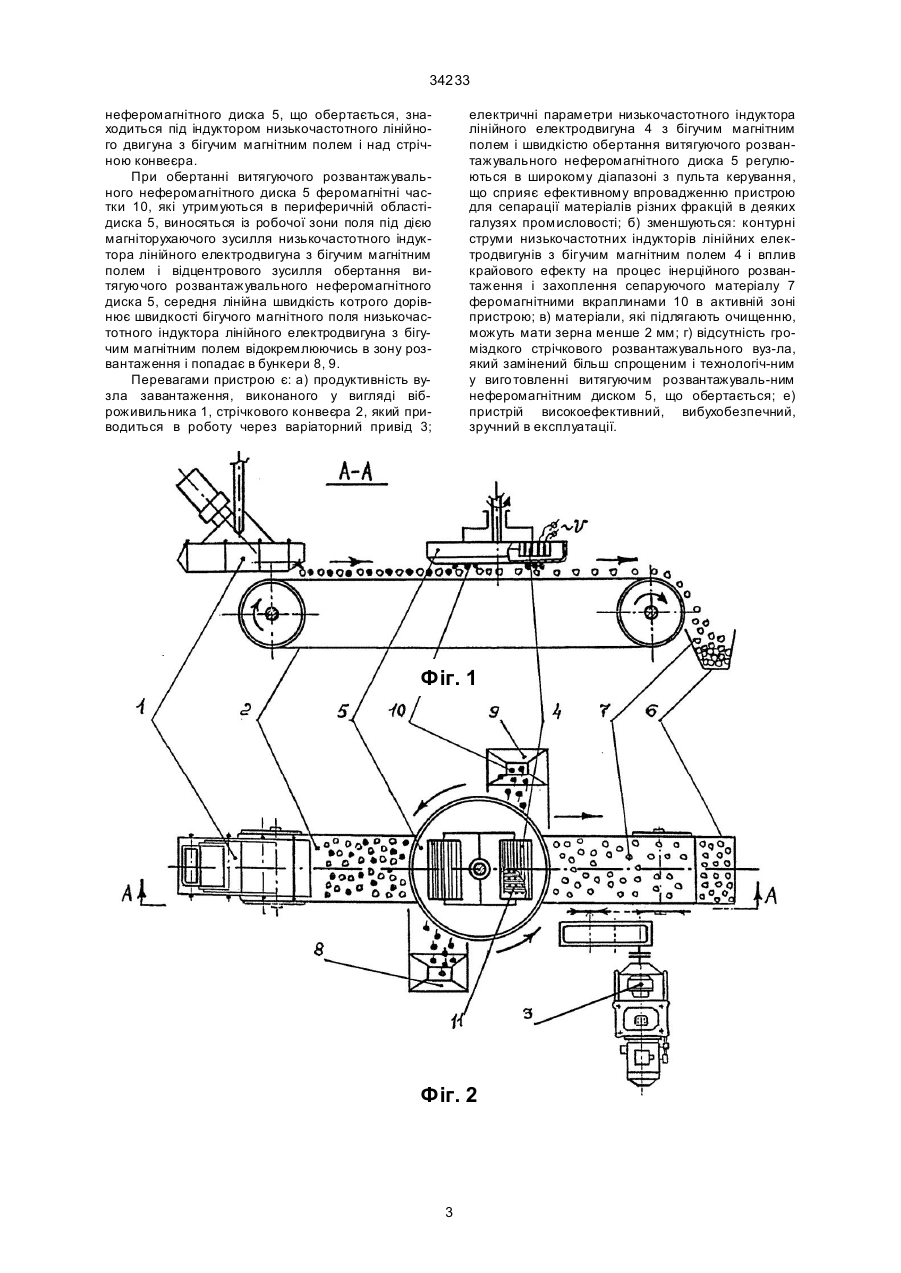

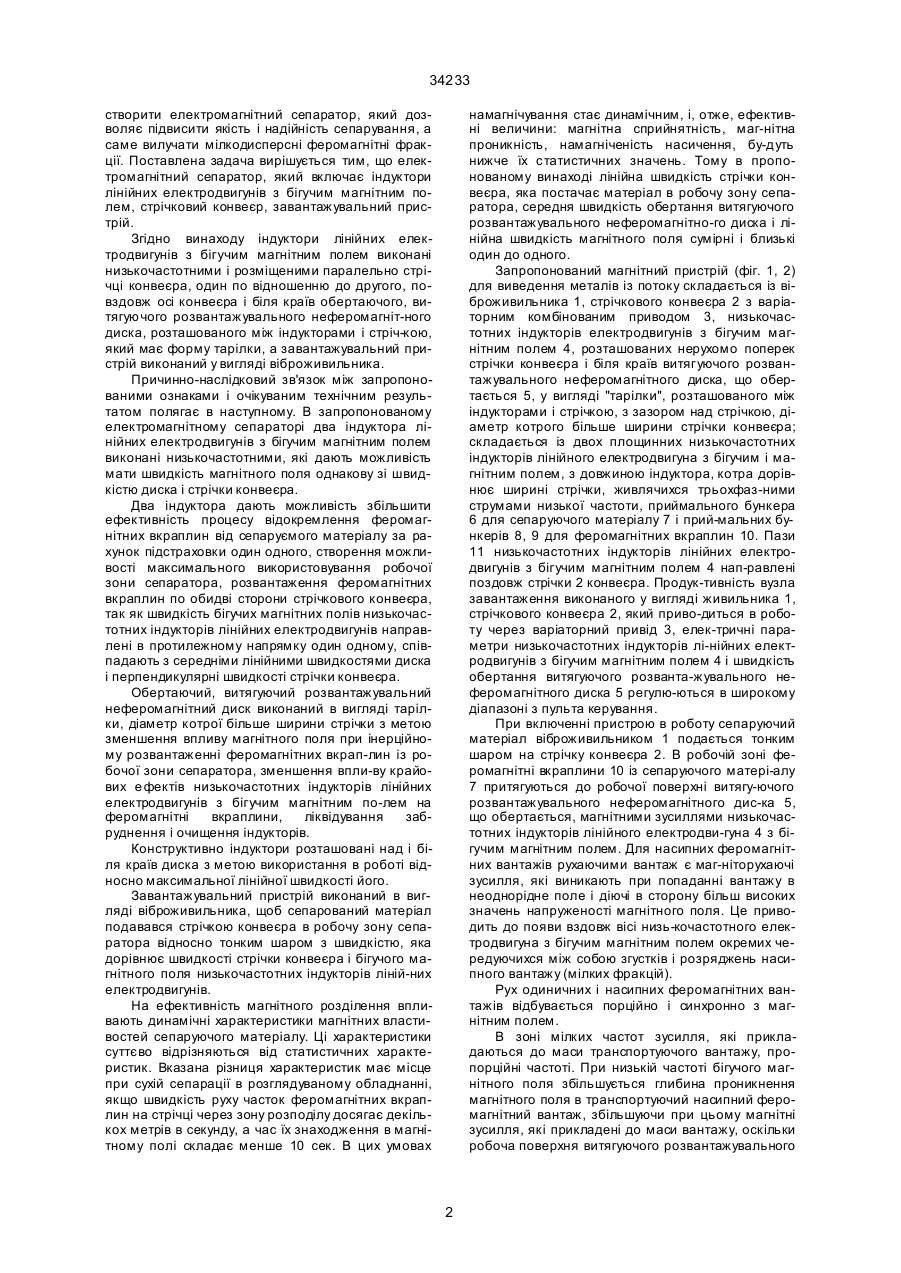

1. Електромагнітний сепаратор, який включає індуктори лінійних електродвигунів з бігучим магнітним полем, стрічковий конвеєр, завантажувальний пристрій, який відрізняється тим, що два індуктори виконані низькочастотними, і розмі 34233 створити електромагнітний сепаратор, який дозволяє підвисити якість і надійність сепарування, а саме вилучати мілкодисперсні феромагнітні фракції. Поставлена задача вирішується тим, що електромагнітний сепаратор, який включає індуктори лінійних електродвигунів з бігучим магнітним полем, стрічковий конвеєр, завантажувальний пристрій. Згідно винаходу індуктори лінійних електродвигунів з бігучим магнітним полем виконані низькочастотними і розміщеними паралельно стрічці конвеєра, один по відношенню до другого, повздовж осі конвеєра і біля країв обертаючого, витягуючого розвантажувального неферомагніт-ного диска, розташованого між індукторами і стріч-кою, який має форму тарілки, а завантажувальний пристрій виконаний у вигляді віброживильника. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом полягає в наступному. В запропонованому електромагнітному сепараторі два індуктора лінійних електродвигунів з бігучим магнітним полем виконані низькочастотними, які дають можливість мати швидкість магнітного поля однакову зі швидкістю диска і стрічки конвеєра. Два індуктора дають можливість збільшити ефективність процесу відокремлення феромагнітних вкраплин від сепаруємого матеріалу за рахунок підстраховки один одного, створення можливості максимального використовування робочої зони сепаратора, розвантаження феромагнітних вкраплин по обидві сторони стрічкового конвеєра, так як швидкість бігучих магнітних полів низькочастотних індукторів лінійних електродвигунів направлені в протилежному напрямку один одному, співпадають з середніми лінійними швидкостями диска і перпендикулярні швидкості стрічки конвеєра. Обертаючий, витягуючий розвантажувальний неферомагнітний диск виконаний в вигляді тарілки, діаметр котрої більше ширини стрічки з метою зменшення впливу магнітного поля при інерційному розвантаженні феромагнітних вкрап-лин із робочої зони сепаратора, зменшення впли-ву крайових е фектів низькочастотних індукторів лінійних електродвигунів з бігучим магнітним по-лем на феромагнітні вкраплини, ліквідування забруднення і очищення індукторів. Конструктивно індуктори розташовані над і біля країв диска з метою використання в роботі відносно максимальної лінійної швидкості його. Завантажувальний пристрій виконаний в вигляді віброживильника, щоб сепарований матеріал подавався стрічкою конвеєра в робочу зону сепаратора відносно тонким шаром з швидкістю, яка дорівнює швидкості стрічки конвеєра і бігучого магнітного поля низькочастотних індукторів ліній-них електродвигунів. На ефективність магнітного розділення впливають динамічні характеристики магнітних властивостей сепаруючого матеріалу. Ці характеристики суттєво відрізняються від статистичних характеристик. Вказана різниця характеристик має місце при сухій сепарації в розглядуваному обладнанні, якщо швидкість руху часток феромагнітних вкраплин на стрічці через зону розподілу досягає декількох метрів в секунду, а час їх знаходження в магнітному полі складає менше 10 сек. В цих умовах намагнічування стає динамічним, і, отже, ефективні величини: магнітна сприйнятність, маг-нітна проникність, намагніченість насичення, бу-дуть нижче їх статистичних значень. Тому в пропонованому винаході лінійна швидкість стрічки конвеєра, яка постачає матеріал в робочу зону сепаратора, середня швидкість обертання витягуючого розвантажувального неферомагнітно-го диска і лінійна швидкість магнітного поля сумірні і близькі один до одного. Запропонований магнітний пристрій (фіг. 1, 2) для виведення металів із потоку складається із віброживильника 1, стрічкового конвеєра 2 з варіаторним комбінованим приводом 3, низькочастотних індукторів електродвигунів з бігучим магнітним полем 4, розташованих нерухомо поперек стрічки конвеєра і біля країв витягуючого розвантажувального неферомагнітного диска, що обертається 5, у вигляді "тарілки", розташованого між індукторами і стрічкою, з зазором над стрічкою, діаметр котрого більше ширини стрічки конвеєра; складається із двох площинних низькочастотних індукторів лінійного електродвигуна з бігучим і магнітним полем, з довжиною індуктора, котра дорівнює ширині стрічки, живлячихся трьохфаз-ними струмами низької частоти, приймального бункера 6 для сепаруючого матеріалу 7 і прий-мальних бункерів 8, 9 для феромагнітних вкраплин 10. Пази 11 низькочастотних індукторів лінійних електродвигунів з бігучим магнітним полем 4 нап-равлені поздовж стрічки 2 конвеєра. Продук-тивність вузла завантаження виконаного у вигляді живильника 1, стрічкового конвеєра 2, який приво-диться в роботу через варіаторний привід 3, елек-тричні параметри низькочастотних індукторів лі-нійних електродвигунів з бігучим магнітним полем 4 і швидкість обертання витягуючого розванта-жувального неферомагнітного диска 5 регулю-ються в широкому діапазоні з пульта керування. При включенні пристрою в роботу сепаруючий матеріал віброживильником 1 подається тонким шаром на стрічку конвеєра 2. В робочій зоні феромагнітні вкраплини 10 із сепаруючого матері-алу 7 притягуються до робочої поверхні витягу-ючого розвантажувального неферомагнітного дис-ка 5, що обертається, магнітними зусиллями низькочастотних індукторів лінійного електродви-гуна 4 з бігучим магнітним полем. Для насипних феромагнітних вантажів рухаючими вантаж є маг-ніторухаючі зусилля, які виникають при попаданні вантажу в неоднорідне поле і діючі в сторону більш високих значень напруженості магнітного поля. Це приводить до появи вздовж вісі низь-кочастотного електродвигуна з бігучим магнітним полем окремих чередуючихся між собою згустків і розряджень насипного вантажу (мілких фракцій). Рух одиничних і насипних феромагнітних вантажів відбувається порційно і синхронно з магнітним полем. В зоні мілких частот зусилля, які прикладаються до маси транспортуючого вантажу, пропорційні частоті. При низькій частоті бігучого магнітного поля збільшується глибина проникнення магнітного поля в транспортуючий насипний феромагнітний вантаж, збільшуючи при цьому магнітні зусилля, які прикладені до маси вантажу, оскільки робоча поверхня витягуючого розвантажувального 2 34233 неферомагнітного диска 5, що обертається, знаходиться під індуктором низькочастотного лінійного двигуна з бігучим магнітним полем і над стрічною конвеєра. При обертанні витягуючого розвантажувального неферомагнітного диска 5 феромагнітні частки 10, які утримуються в периферичній областідиска 5, виносяться із робочої зони поля під дією магніторухаючого зусилля низькочастотного індуктора лінійного електродвигуна з бігучим магнітним полем і відцентрового зусилля обертання витягуючого розвантажувального неферомагнітного диска 5, середня лінійна швидкість котрого дорівнює швидкості бігучого магнітного поля низькочастотного індуктора лінійного електродвигуна з бігучим магнітним полем відокремлюючись в зону розвантаження і попадає в бункери 8, 9. Перевагами пристрою є: а) продуктивність вузла завантаження, виконаного у вигляді віброживильника 1, стрічкового конвеєра 2, який приводиться в роботу через варіаторний привід 3; електричні параметри низькочастотного індуктора лінійного електродвигуна 4 з бігучим магнітним полем і швидкістю обертання витягуючого розвантажувального неферомагнітного диска 5 регулюються в широкому діапазоні з пульта керування, що сприяє ефективному впровадженню пристрою для сепарації матеріалів різних фракцій в деяких галузях промисловості; б) зменшуються: контурні струми низькочастотних індукторів лінійних електродвигунів з бігучим магнітним полем 4 і вплив крайового ефекту на процес інерційного розвантаження і захоплення сепаруючого матеріалу 7 феромагнітними вкраплинами 10 в активній зоні пристрою; в) матеріали, які підлягають очищенню, можуть мати зерна менше 2 мм; г) відсутність громіздкого стрічкового розвантажувального вуз-ла, який замінений більш спрощеним і технологіч-ним у виго товленні витягуючим розвантажуваль-ним неферомагнітним диском 5, що обертається; е) пристрій високоефективний, вибухобезпечний, зручний в експлуатації. Фіг. 1 Фіг. 2 3 34233 ________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
