Пристрій для стандартизації рентгенографії при дентальній імплантації

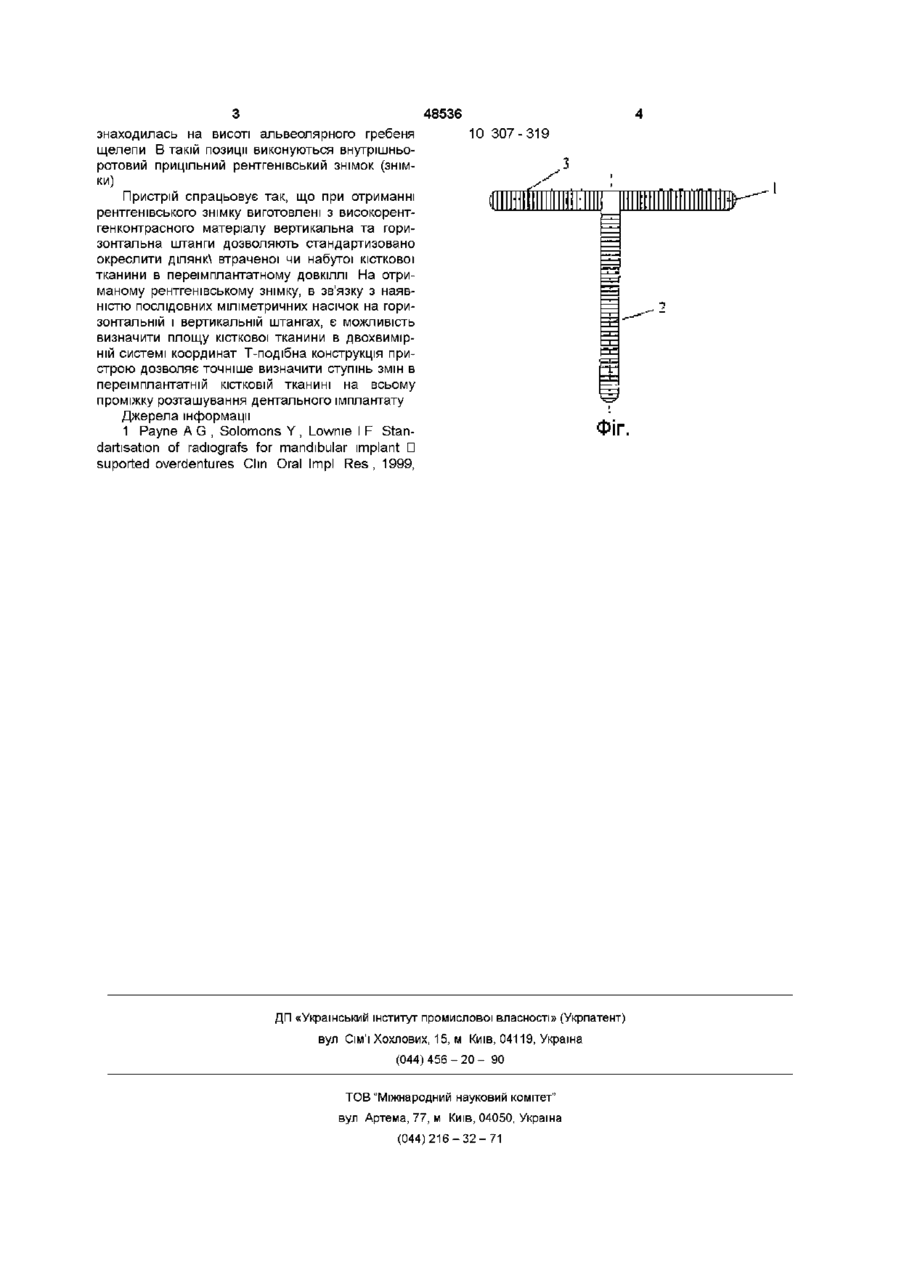

Пристрій для стандартизації рентгенографії при дентальній імплантації, що містить вертикальну штангу, який відрізняється тим, що додатково містить горизонтальну штангу, з'єднану Т-подібно з вертикальною штангою, причому обидві штанги мають ПОСЛІДОВНІ міліметрові насічки товлення прикусного блоку, що дозволяє проводити більш точні заміри деструкції кісткової тканини у двохви мірному просторі, а також позбавитись необхідності використання трьох штанг різної довжини, як у прототипі, що спрощує виготовлення пристрою На рисунку зображений пристрій, загальний вигляд Пристрій складається з горизонтальної 1 та вертикальної 2 штанг, які Т-подібно з'єднані між собою На зовнішню поверхню 1/6 верхньої частини вертикальної штанги 2 нанесена різьба, на вертикальній 2 і горизонтальній 1 штангах що міліметра нанесені клиновидні насічки 3, що знаходяться поза межами різьби, вертикальна 2 і горизонтальна 1 штанги дають змогу точніше та стандартизовано встановити параметри тканинних змін в оточенні дентального імплантату Пристрій функціонує наступним чином Горизонтальну 1 штангу послідовно вкручують у вертикальну 2 до нижнього відділу різьбової частини При знятті коронкової частини імплантату (умовно ЗНІМНІ та ЗНІМНІ протезні конструкції) в порожнин)' еносального стержня вводять до упор}7 вертикальну 2 штангу, а горизонтальну 1 ВІДПОВІДНО припасовують до розмірів дефекту зубного ряду і виконують рентгенівський знімок При неможливості зняти коронкову частину імплантату (незнімна протезна конструкція) пристрій розташовується внутрішньоротово так, щоб він щільно прилягав до слизової оболонки альвеолярного відростка щелепи, вертикальна 2 штанга була максимально паралельною основном}' розташуванню імплантата, а горизонтальна 1 (О со Ю 00 48536 знаходилась на висоті альвеолярного гребеня щелепи В такій позиції виконуються внутрішньоротовий прицільний рентгенівський знімок (знімки) Пристрій спрацьовує так, що при отриманні рентгенівського знімку виготовлені з високорентген контрас ного матеріалу вертикальна та горизонтальна штанги дозволяють стандартизовано окреслити ділянк\ втраченої чи набутої кісткової тканини в переімплантатному ДОВКІЛЛІ На отриманому рентгенівському знімку, в зв'язку з наявністю послідовних міліметричних насічок на горизонтальній і вертикальній штангах, є можливість визначити площу кісткової тканини в двохвимірній системі координат Т-подібна конструкція пристрою дозволяє точніше визначити ступінь змін в переімплантатній КІСТКОВІЙ тканині на всьому проміжку розташування дентального імплантату 10 307-319 Джерела інформації 1 Payne A G , Solomons Y , Lowme I F Standartisation of radiografs for mandibular implant • suported overdentures Clm Oral Impl Res, 1999, ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
