Система примусової вентиляції приміщення, переважно тваринницького, що містить припливний канал, утворений внутрішньою перегородкою та стіною приміщення, яка відрізняється тим, що внутрішня перегородка виконана складеною по висоті, а її частини розташовані одна відносно другої з утворенням щілинних зазорів, при тому на зовнішньому боці перегородки закріплені перфоровані козирки, які перекривають зазори і зорієнтовані в напрямку руху припливного повітря.

Текст

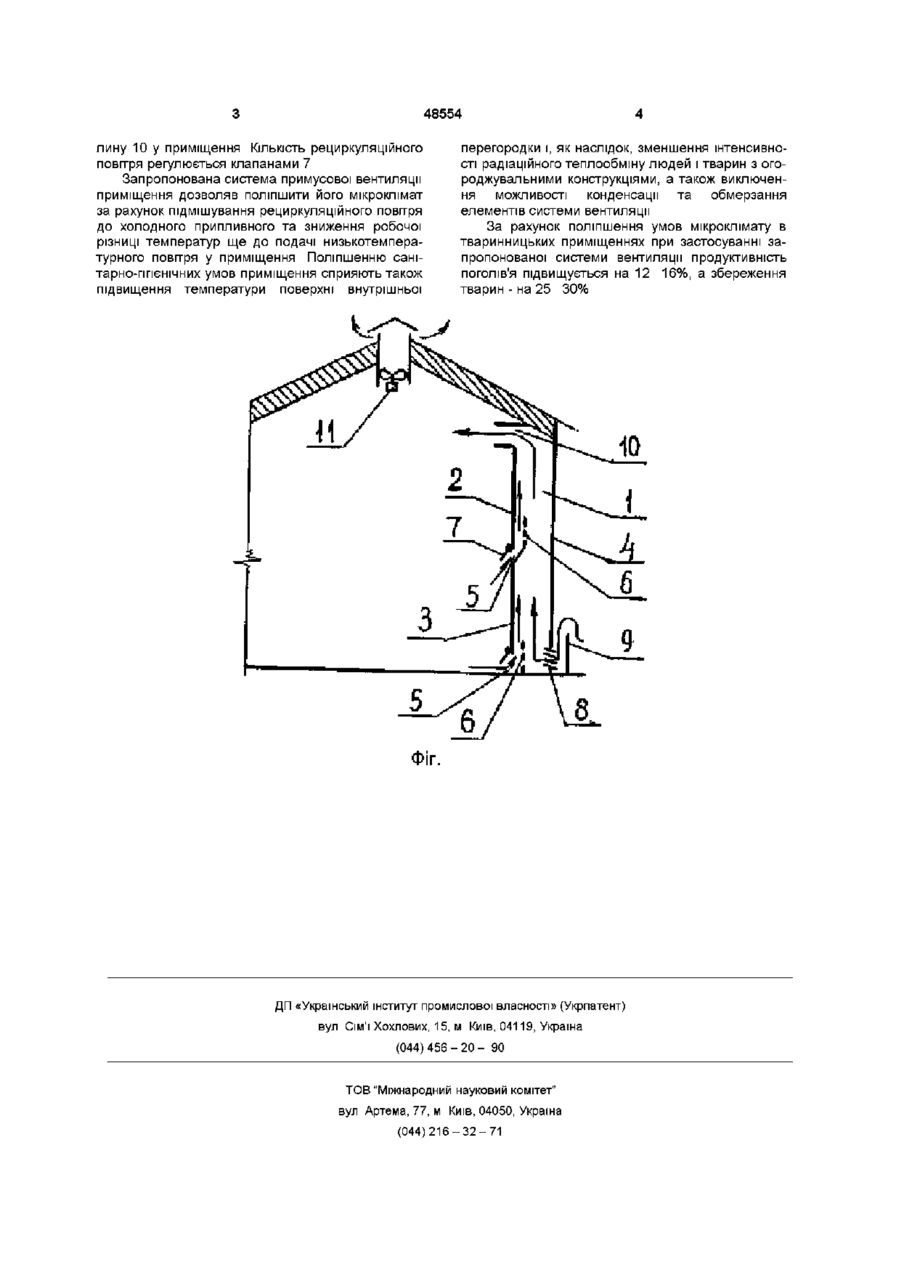

Система примусової вентиляції приміщення, переважно тваринницького, що містить припливний канал, утворений внутрішньою перегородкою та стіною приміщення, яка відрізняється тим, що внутрішня перегородка виконана складеною по висоті, а и частини розташовані одна відносно другої з утворенням щілинних зазорів, при тому на зовнішньому боці перегородки закріплені перфоровані козирки, які перекривають зазори і зорієнтовані в напрямку руху припливного повітря Винахід відноситься до систем вентиляції приміщень, переважно тваринницьких Відома система примусової вентиляції тваринницьких приміщень, яка містить припливний канал, створений внутрішньою перегородкою та стіною приміщення /див опис до патенту Франції №2260757, 1975р/ Недоліком відомої системи є низька температура на поверхні внутрішньої перегородки та, як наслідок цього, випадання конденсату й обмерзання з боку приміщення, а також неможливість здійснення рециркуляції повітря Задачею цього винаходу є створення системи примусової вентиляції приміщення, яка поліпшує мікроклімат Поставлена задача вирішується за рахунок того, що внутрішня перегородка виконана складеною по висоті, а її частини розташовані одна відносно другої з утворенням щілинних зазорів, при тому на зовнішньому боці перегородки закріплені перфоровані козирки, які перекривають зазори і зорієнтовані в напрямку руху припливного повітря На малюнку (фіг) зображено приміщення, яке вентилюється, поперечний переріз Система примусової вентиляції приміщення містить припливний канал 1, утворений внутрішньою перегородкою, що включає частини 2 і 3, та стіною 4 приміщення Частини 2 і 3 перегородки розташовані одна відносно другої з утворенням щілинних зазорів 5, а на зовнішньому боці перегородок 2 і 3 закріплені перфоровані козирки 6, які перекривають зазори 5 і зорієнтовані в напрямку руху припливного повітря Зазори 5 можуть бути облаштовані клапанами 7 У нижній частині стіни 4 приміщення може бути змонтована вхідна жалюзійна решітка 8 з пилосніговідбійним козирком 9, а у верхній частині 2 внутрішньої перегородки може бути виконана вихідна щілина 10 Вентиляція приміщення здійснюється таким чином При роботі вентиляторів 11 за рахунок створюваного ними у приміщенні розрідження крізь вхідну жалюзійну решітку 8 в припливний канал 1 надходить холодне зовнішнє повітря При набіганні потоку зовнішнього повітря на відбійні козирки 6 у щілинних зазорах 5 виникав розрідження, за рахунок якого в припливний канал підсмоктується тепле повітря приміщення, сформоване у вигляді плаского струменя, що настеляється на зовнішнє поверхню частин 2 і 3 внутрішньої перегородки В результаті на цих поверхнях підтримується температура, близька до температури повітря приміщення Перфорація відбійних козирків 6 забезпечує підсмоктування холодного повітря на їх внутрішню поверхню і утворення на ній суцільного шару низькотемпературного повітря, що запобігає конденсації водяної пари повітря приміщення Зовнішнє повітря, змішане в припливному каналі 1 з повітрям приміщення, надходить крізь щі ю ю 00 48554 лину 10 у приміщення КІЛЬКІСТЬ рециркуляційного повітря регулюється клапанами 7 Запропонована система примусової вентиляції приміщення дозволяв поліпшити його мікроклімат за рахунок підмішування рециркуляційного повітря до холодного припливного та зниження робочої різниці температур ще до подачі низькотемпературного повітря у приміщення Поліпшенню санітарно-ппєнічних умов приміщення сприяють також підвищення температури поверхні внутрішньої перегородки і, як наслідок, зменшення інтенсивності радіаційного теплообміну людей і тварин з огороджувальними конструкціями, а також виключення можливості конденсації та обмерзання елементів системи вентиляції За рахунок поліпшення умов мікроклімату в тваринницьких приміщеннях при застосуванні запропонованої системи вентиляції продуктивність поголів'я підвищується на 12 16%, а збереження тварин - на 25 30% ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Forced compartment ventilation system

Автори англійською

Omelchenko Oleksandr Feodosiiovych, Kovalenko Valerii Oleksiiovych, Novak Viktor Oleksandrovych, Zakharenko Mykola Oleksandrovych

Назва патенту російською

Система принудительной вентиляции помещения

Автори російською

Омельченко Александр Феодосьевич, Коваленко Валерий Алексеевич, Новак Виктор Александрович, Захаренко Николай Александрович

МПК / Мітки

МПК: F24F 7/00
