Пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром

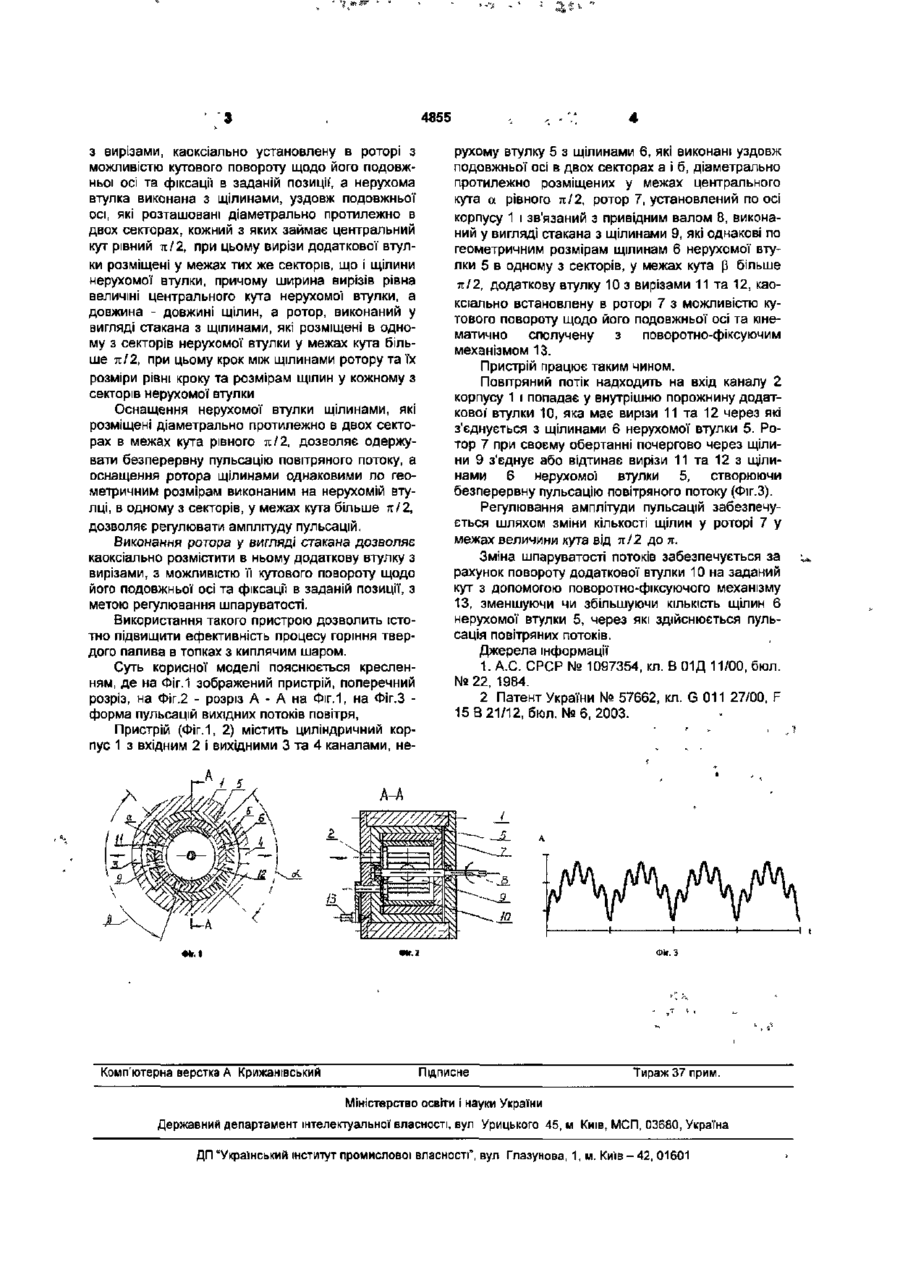

Пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, що містить циліндричний корпус із вхідним і вихідними каналами, ротор, установлений по осі корпусу і зв'язаний з привідним валом, коаксіально встановлену в корпусі нерухому втулку, який відрізняється тим, що він забезпечений додатковою втулкою з вирь зами, коаксіально установлені в роторі з можливістю кутового повороту щодо його подовжньої осі та фіксації' в заданій позиції, а нерухома втулка виконана з щілинами уздовж подовжньої осі, які розташовані діаметрально протилежно в двох секторах, кожний з яких займає центральний кут, що дорівнює тт/2, при цьому вирізи додаткової втулки розміщені у межах тих же секторів, що і щілини нерухомої втулки, причому ширина вирізів рівна величині центрального кута нерухомої втулки, а довжина - довжині щілин, а ротор виконаний у вигляді стакана з щілинами, які розміщені в одному з секторів нерухомої' втулки у межах кута більше тт/2, при цьому крок між щілинами ротора та їх розміри рівні кроку та розмірам щілин у кожному з секторів нерухомої втулки. Корисна модель відноситься до галузі енергетики і може бути використана для Інтенсифікації процесу горіння в топках з киплячим шаром. Відомий пульсатор, що має корпус з пульсаційними патрубками, ротор, виконаний у вигляді порожнього циліндра з перегородкою, що поділяє об'єм на дві ізольовані камери, на циліндричній поверхні кожної камери ротора виконані прорізи, перпендикулярні утворюючої' циліндра, а на внутрішній поверхні ротора виконані пази, що перетинають прорізи кожної камери ротора, причому пази розміщені діаметрально протилежно [1]. Дана конструкція дозволяє змінювати опір каналів ротора при його обертанні, що дає можливість на основні імпульси, що визначають структуру потоків у масообмінному апараті, накласти імпульси більш високої' частоти Однак, дана конструкція не може бути використана при спалюванні палива в топках з киплячим шаром, тому що характер пульсацій протікає лише по синусоїдальному закону і, крім того, вона не забезпечує утворення вторинного пульсуючого потоку і не регулює величину шпаруватості повітряного потоку. Найбільш близьким по технічній суті і результату, що досягається (прототип), є пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, який містить циліндричний корпус із вхідним і вихідними каналами, ротор, виконаний у вигляді крильчатки з лопатями, установ лений по осі корпуса і звязании із привідним валом, каоксіально встановлену в корпусі нерухому втулку з вікнами, сегменти з виступами, що входять у вікна нерухомої втулки з можливістю кутового повороту щодо подовжньої осі корпуса і перекриття вихідних каналів за допомогою регулювального механізму [2]. Дана конструкція забезпечує створення вторинного пульсуючого повітряного потоку з одночасним регулюванням шпаруватості і зсуву імпульсів первинного і вторинного потоків по фазі однакової частоти. Недоліком цього пристрою є неможливість отримання режиму безперервного, без пауз, пульсуючого повітряного потоку та регулювання амплітуди пульсацій. В основу корисної моделі поставлена задача підвищення інтенсифікації процесу тепло та масообміну в топках с киплячим шаром за рахунок створення режиму безперервного пульсуючого повітряного потоку з одночасним регулюванням амплітуди пульсацій та шпаруватості Поставлена задача вирішується за рахунок того, що пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, що містить циліндричний корпус з вхідним і вихідними каналами, ротор установлений по осі корпусу і зв'язаний з привідним валом, каоксіально встановлену в корпусі нерухому втулку, відповідно до корисної моделі забезпечено додатковою втулкою ю ю 00 З 4855 з вирізами, каоксіально установлену в роторі з можливістю кутового повороту щодо його подовжньої осі та фіксації в заданій позиції, а нерухома втулка виконана з щілинами, уздовж подовжньої осі, які розташовані діаметрально протилежно в двох секторах, кожний з яких займає центральний кут рівний тг/2, при цьому вирізи додаткової втулки розміщені у межах тих же секторів, що І щілини нерухомої втулки, причому ширина вирізів рівна величіні центрального кута нерухомої втулки, а довжина - довжині щілин, а ротор, виконаний у вигляді стакана з щілинами, які розміщені в одному з секторів нерухомої втулки у межах кута більше я/2, при цьому крок між щілинами ротору та їх розміри рівні кроку та розмірам щілин у кожному з секторів нерухомої втулки Оснащення нерухомої втулки щілинами, які розміщені діаметрально протилежно в двох секторах в межах кута рівного к 12, дозволяє одержувати безперервну пульсацію повітряного потоку, а оснащення ротора щілинами однаковими по геометричним розмірам виконаним на нерухомій втулці, в одному з секторів, у межах кута більше тг/2, дозволяє регулювати амплітуду пульсацій. Виконання ротора у вигляді стакана дозволяє каоксіально розмістити в ньому додаткову втулку з вирізами, з можливістю її кутового повороту щодо його подовжньої осі та фіксації в заданій позиції, з метою регулювання шпаруватості. Використання такого пристрою дозволить істотно підвищити ефективність процесу горіння твердого палива в топках з киплячим шаром. Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображений пристрій, поперечний розріз, на Фіг.2 - розріз А - А на Фіг.1, на Фіг.З форма пульсацій вихідних потоків повітря, Пристрій (Фіг.1, 2) містить циліндричний корпус 1 з вхідним 2 і вихідними 3 та 4 каналами, не Комп'ютерна верстка А Крижанівський рухому втулку 5 з щілинами 6, які виконані уздовж подовжньої осі в двох секторах а і б, діаметрально протилежно розміщених у межах центрального кута а рівного пі 2, ротор 7, установлений по осі корпусу 1 і зв'язаний з привідним валом 8, виконаний у вигляді стакана з щілинами 9, які однакові по геометричним розмірам щілинам 6 нерухомої втулки 5 в одному з секторів, у межах кута р більше ті/2, додаткову втулку 10 з вирізами 11 та 12, каоксіально встановлену в роторі 7 з можливістю кутового повороту щодо його подовжньої осі та кінематично сполучену з поворотно-фіксуючим механізмом 13. Пристрій працює таким чином. Повітряний потік надходить на вхід каналу 2 корпусу 1 і попадає у внутрішню порожнину додаткової' втулки 10, яка має вирізи 11 та 12 через які з'єднується з щілинами 6 нерухомої втулки 5. Ротор 7 при своєму обертанні почергово через щілини 9 з'єднує або відтинає вирізи 11 та 12 з щілинами 6 нерухомої втулки 5, створюючи безперервну пульсацію повітряного потоку (Фіг.З). Регулювання амплітуди пульсацій забезпечується шляхом зміни кількості щілин у роторі 7 у межах величини кута від л/2 до я. Зміна шпаруватості потоків забезпечується за рахунок повороту додаткової втулки 10 на заданий кут з допомогою поворотно-фіксуючого механізму 13, зменшуючи чи збільшуючи КІЛЬКІСТЬ щілин 6 нерухомої втулки 5, через які здійснюється пульсація повітряних потоків. Джерела інформації 1. А.С. СРСР № 1097354, кл. В 01Д 11/00, бюл. №22, 1984. 2 Патент України № 57662, кл. G 011 27/00, F 15 В 21/12, бюл. №6,2003. Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
