Опалювальний прилад

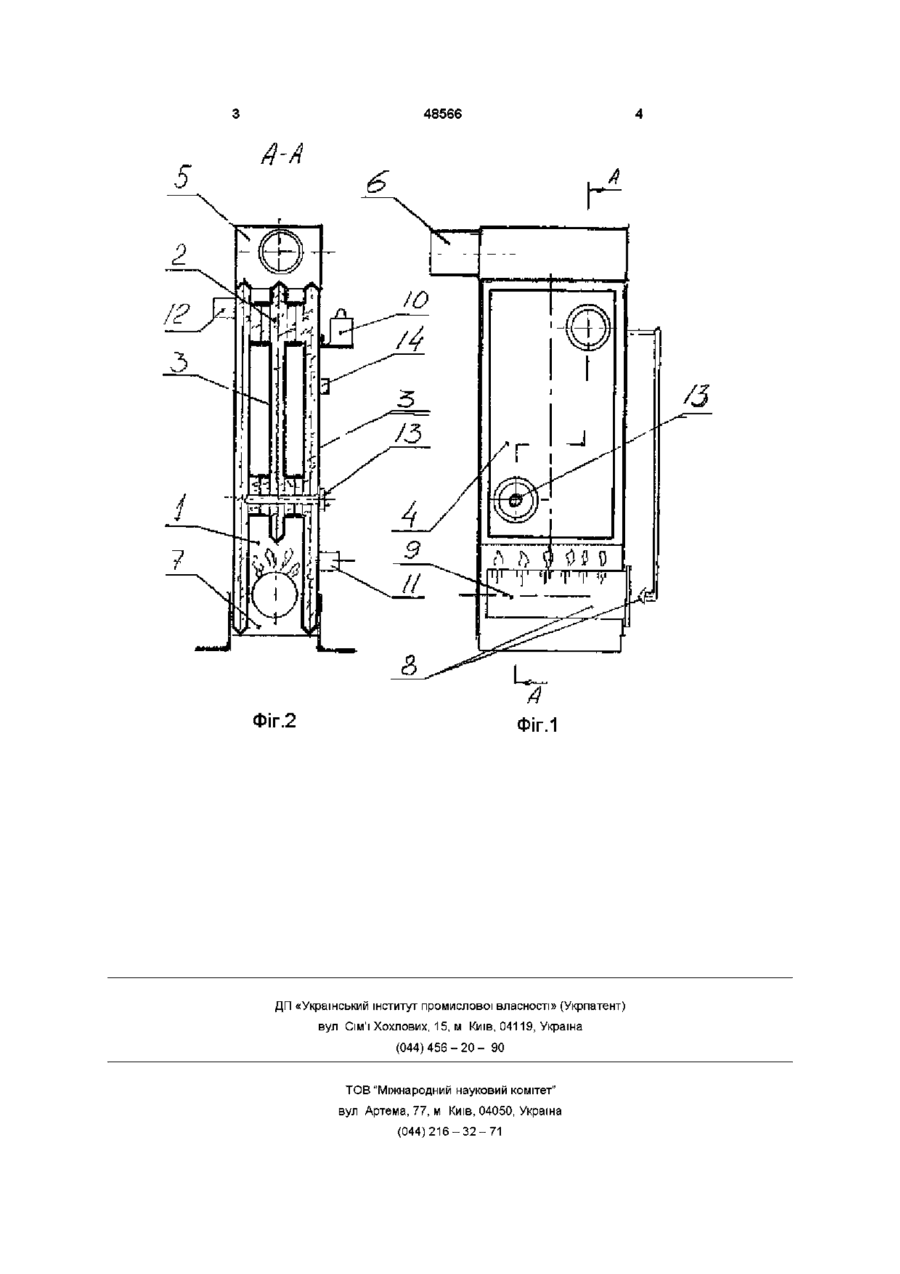

Опалювальний прилад, який має водоохолоджувані топку і теплообмінник, над яким встановлений газозбірник з вихідним патрубком, який відрізняється тим, що в водоохолоджуваний теплообмінник вмонтовано трубчастий електричний нагрівач з термостатом Винахід відноситься до теплотехніки і може бути використаний в опалювальних приладах Відомий опалювальний прилад, який має водоохолоджувані топку і теплообмінник, над яким встановлений газозбірник з вихідним патрубком (Патент України №6893) Цей опалювальний прилад найбільш близьким до запропонованого по технічній суті та досягнутому результату і вибраний як прототип Недоліком відомого опалювального приладу є те, що не використано можливостей його одночасної роботи на кількох різних видах палива, економічного використання кожного із них, збільшення потужності при максимальному тепловому навантаженні на опалювальному приладі, надійної роботи в разі відсутності одного з видів палива, наприклад, газу або електроенергії В основу винаходу поставлене завдання вдосконалення конструкції опалювального приладу Поставлене завдання вирішується тим, що опалювальний прилад, який має водоохолоджувані топку і теплообмінник, над яким встановлений газозбірник з вихідним патрубком, згідно з винаходом, в водоохолоджуваний теплообмінник вмонтовано трубчастий електричний нагрівач з термостатом Встановлення трубчастого електричного нагрівача з термостатом надає можливість роботи опалювального приладу на кількох видах палива, або на одному з них, дозволяє більш економічно використовувати енергоносії Порівняльний аналіз з прототипом показує, що ВІДМІННІСТЬ полягає в наявності вмонтованих в во доохолоджувану топку трубчастого електричного нагрівача з термостатом Вищевказані ВІДМІННІ ознаки вдосконалюють конструкцію опалювального приладу Суть винаходу пояснюється на фіг 1 - поздовжній розріз запропонованого опалювального приладу, на фіг 2 - розріз А-А Опалювальний прилад має топку 1, встановлений над нею секційний водоохолоджуваний теплообмінник 2, виконаний у вигляді розміщених із зазором, з'єднаних між собою секцій 3, які складаються з, наприклад, тарільчастих пластин 4 Над теплообмінником 2 встановлений газозбірник 5 із вихідним патрубком 6 Нижні КІНЦІ крайніх секцій заведені в топку і з'єднані між собою перемичками 7 Опалювальний прилад забезпечений пальниковим пристроєм 8 з пальником 9, автоматикою безпеки 10, патрубками 11, 12 для підключення до системи опалення В водоохолоджуваний теплообмінник 2 вмонтовано трубчастий електричний нагрівач 13 з термостатом 14 Працює опалювач наступним чином Після розпалу пальника 9 димові гази, віддаючи теплову енергію воді, яка знаходиться всередині секцій З водоохолоджуваного теплообмінника 2, через газозбірник 5 із вихідним патрубком 6 потрапляють в атмосферу Нагрітий теплоносій (вода) через патрубки 11, 12, які з'єднані із системою опалення, потрапляє в систему В разі необхідності, додатково нагріває воду теплообмінник 2 вмонтований в нього трубчастий електричний нагрівач 13, який спрацьовує через термостат 14 CO (О Ю 00 48566 Фіг.2 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
