Захватно-кліщове робоче обладнання

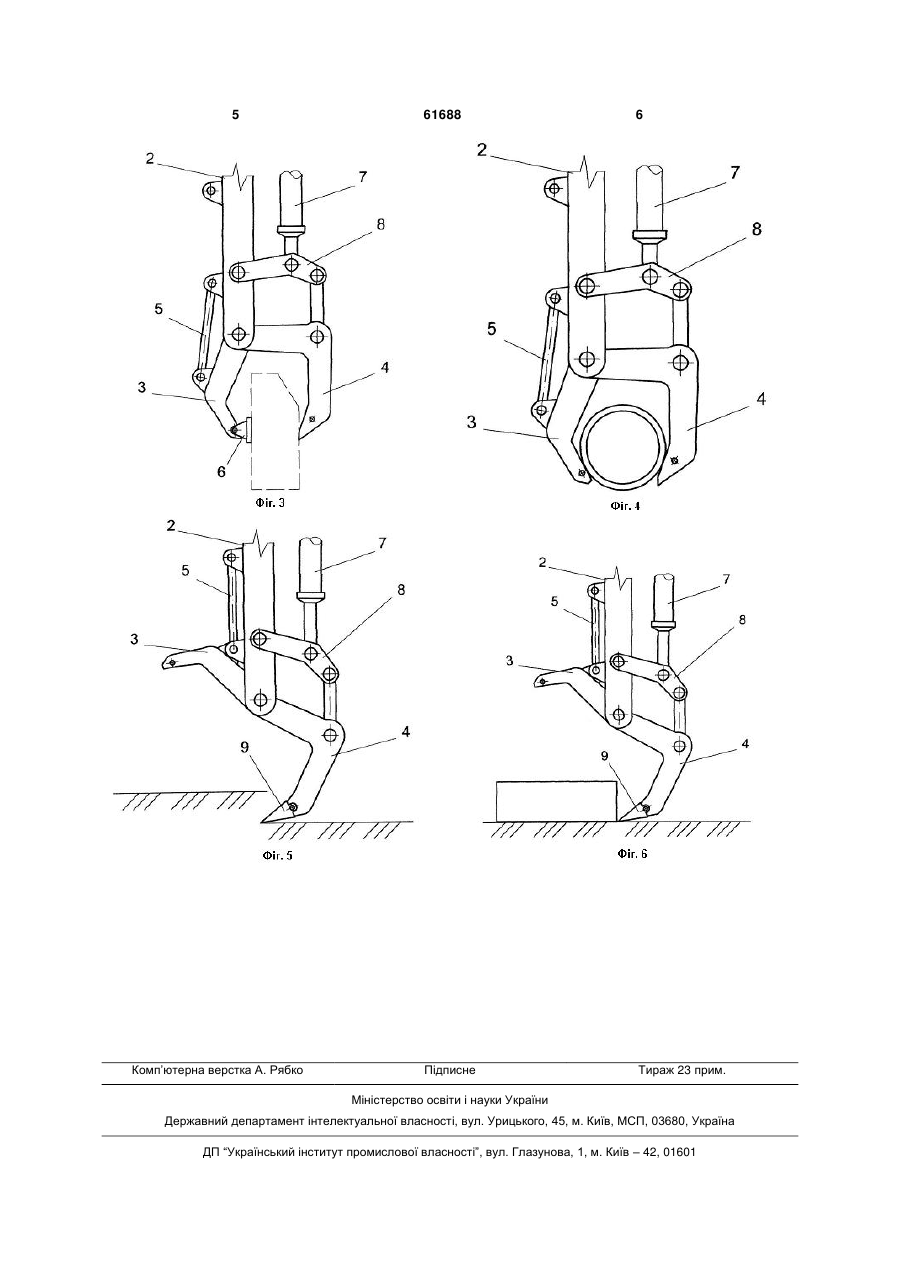

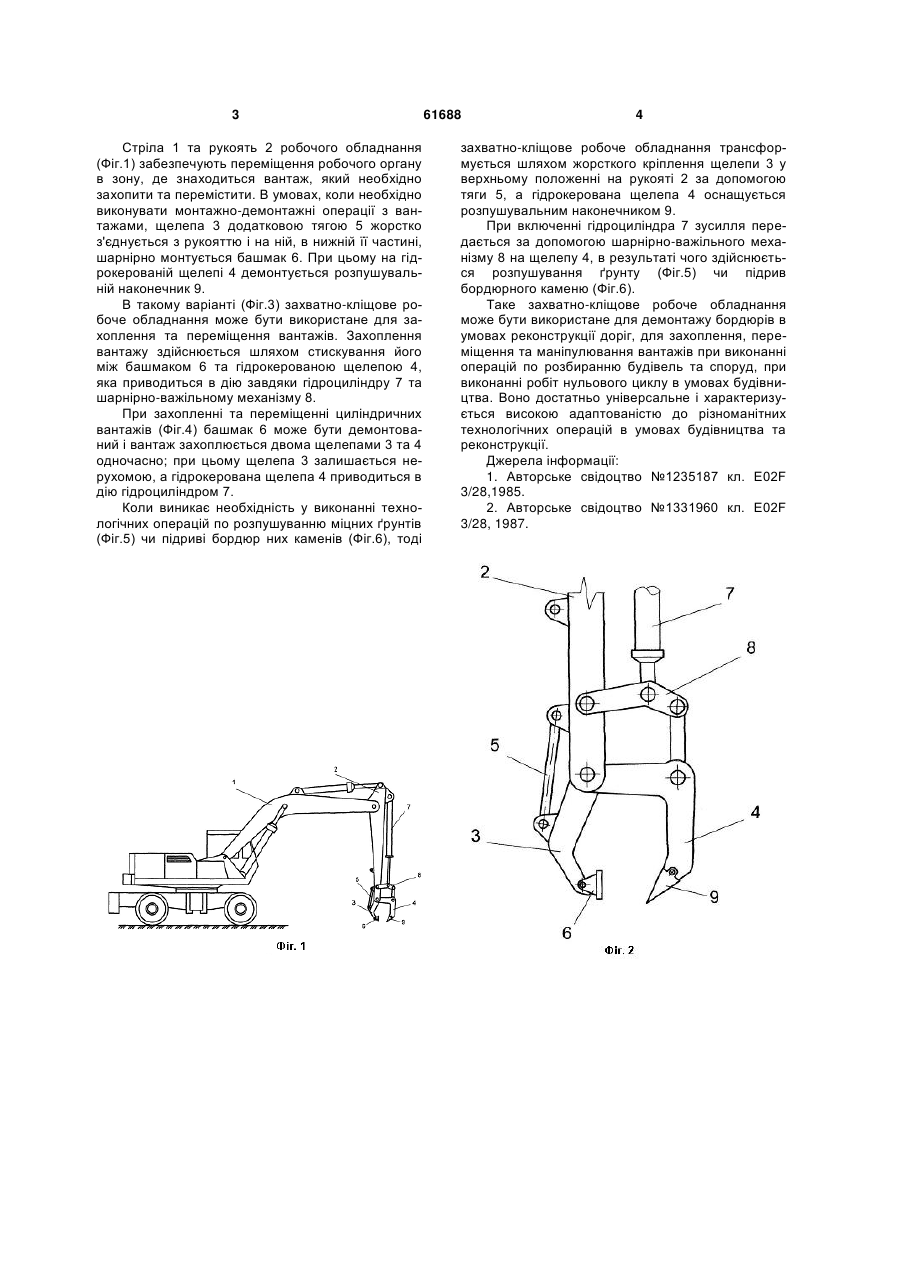

Захватно-кліщове робоче обладнання, що містить стрілу, рукоять, дві щелепи, гідроциліндри керування, яке відрізняється тим, що одна із щелеп виконана з можливістю жорсткої фіксації до рукояті і оснащена додатковою тягою та шарнірно прикріпленим знизу башмаком, а друга щелепа додатково оснащена розпушувальним наконечником. (19) (21) u201100184 (22) 04.01.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) МЕЛАШИЧ ВАСИЛЬ ВАСИЛЬОВИЧ, СІЧКО ІГОР МИКОЛАЙОВИЧ, КОВАЛЬОВ ПАВЛО БОРИСОВИЧ, ШИКАЛОВСЬКИЙ ДМИТРО ГРИГОРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 Стріла 1 та рукоять 2 робочого обладнання (Фіг.1) забезпечують переміщення робочого органу в зону, де знаходиться вантаж, який необхідно захопити та перемістити. В умовах, коли необхідно виконувати монтажно-демонтажні операції з вантажами, щелепа 3 додатковою тягою 5 жорстко з'єднується з рукояттю і на ній, в нижній її частині, шарнірно монтується башмак 6. При цьому на гідрокерованій щелепі 4 демонтується розпушувальній наконечник 9. В такому варіанті (Фіг.3) захватно-кліщове робоче обладнання може бути використане для захоплення та переміщення вантажів. Захоплення вантажу здійснюється шляхом стискування його між башмаком 6 та гідрокерованою щелепою 4, яка приводиться в дію завдяки гідроциліндру 7 та шарнірно-важільному механізму 8. При захопленні та переміщенні циліндричних вантажів (Фіг.4) башмак 6 може бути демонтований і вантаж захоплюється двома щелепами 3 та 4 одночасно; при цьому щелепа 3 залишається нерухомою, а гідрокерована щелепа 4 приводиться в дію гідроциліндром 7. Коли виникає необхідність у виконанні технологічних операцій по розпушуванню міцних ґрунтів (Фіг.5) чи підриві бордюр них каменів (Фіг.6), тоді 61688 4 захватно-кліщове робоче обладнання трансформується шляхом жорсткого кріплення щелепи 3 у верхньому положенні на рукояті 2 за допомогою тяги 5, а гідрокерована щелепа 4 оснащується розпушувальним наконечником 9. При включенні гідроциліндра 7 зусилля передається за допомогою шарнірно-важільного механізму 8 на щелепу 4, в результаті чого здійснюється розпушування ґрунту (Фіг.5) чи підрив бордюрного каменю (Фіг.6). Таке захватно-кліщове робоче обладнання може бути використане для демонтажу бордюрів в умовах реконструкції доріг, для захоплення, переміщення та маніпулювання вантажів при виконанні операцій по розбиранню будівель та споруд, при виконанні робіт нульового циклу в умовах будівництва. Воно достатньо універсальне і характеризується високою адаптованістю до різноманітних технологічних операцій в умовах будівництва та реконструкції. Джерела інформації: 1. Авторське свідоцтво №1235187 кл. E02F 3/28,1985. 2. Авторське свідоцтво №1331960 кл. E02F 3/28, 1987. 5 Комп’ютерна верстка А. Рябко 61688 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
