Вузол з’єднання сталебетонних колон зі швелерів із монолітним залізобетонним перекриттям

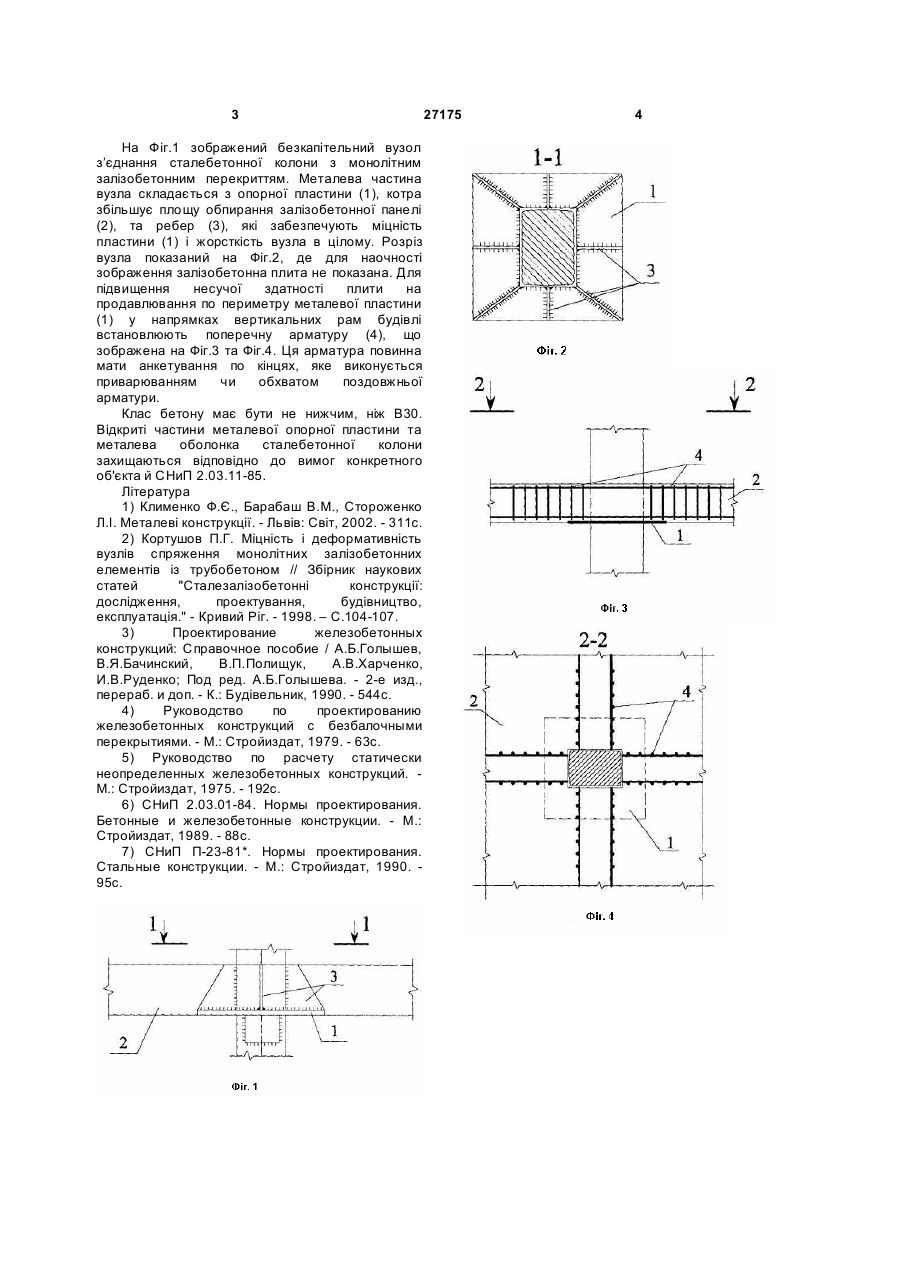

Вузол з'єднання сталебетонних колон зі швелерів із монолітним залізобетонним перекриттям, що містить металеву опорну пластину навколо колони, ребра жорсткості та додаткову поперечну арматуру навколо металевої пластини, який відрізняється тим, що як монолітна залізобетонна зовнішня капітель використана металева пластина й ребра жорсткості у товщі плити перекриття. (19) (21) u200704662 (22) 26.04.2007 (24) 25.10.2007 (72) СЕМКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, ТРУСОВ ГЕННАДІЙ МИКОЛАЙОВИЧ, UA, ГАСЕНКО АНТОН ВАСИЛЬОВИЧ, UA (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА, UA (56) 3 На Фіг.1 зображений безкапітельний вузол з’єднання сталебетонної колони з монолітним залізобетонним перекриттям. Металева частина вузла складається з опорної пластини (1), котра збільшує площу обпирання залізобетонної панелі (2), та ребер (3), які забезпечують міцність пластини (1) і жорсткість вузла в цілому. Розріз вузла показаний на Фіг.2, де для наочності зображення залізобетонна плита не показана. Для підвищення несучої здатності плити на продавлювання по периметру металевої пластини (1) у напрямках вертикальних рам будівлі встановлюють поперечну арматуру (4), що зображена на Фіг.3 та Фіг.4. Ця арматура повинна мати анкетування по кінцях, яке виконується приварюванням чи обхватом поздовжньої арматури. Клас бетону має бути не нижчим, ніж В30. Відкриті частини металевої опорної пластини та металева оболонка сталебетонної колони захищаються відповідно до вимог конкретного об'єкта й СНиП 2.03.11-85. Література 1) Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції. - Львів: Світ, 2002. - 311с. 2) Кортушов П.Г. Міцність і деформативність вузлів спряження монолітних залізобетонних елементів із трубобетоном // Збірник наукових статей "Сталезалізобетонні конструкції: дослідження, проектування, будівництво, експлуатація." - Кривий Ріг. - 1998. – С.104-107. 3) Проектирование железобетонных конструкций: Справочное пособие / А.Б.Голышев, В.Я.Бачинский, В.П.Полищук, А.В.Харченко, И.В.Руденко; Под ред. А.Б.Голышева. - 2-е изд., перераб. и доп. - К.: Будівельник, 1990. - 544с. 4) Руководство по проектированию железобетонных конструкций с безбалочными перекрытиями. - М.: Стройиздат, 1979. - 63с. 5) Руководство по расчету статически неопределенных железобетонных конструкций. М.: Стройиздат, 1975. - 192с. 6) СНиП 2.03.01-84. Нормы проектирования. Бетонные и железобетонные конструкции. - М.: Стройиздат, 1989. - 88с. 7) СНиП П-23-81*. Нормы проектирования. Стальные конструкции. - М.: Стройиздат, 1990. 95с. 27175 4
