Змішувач

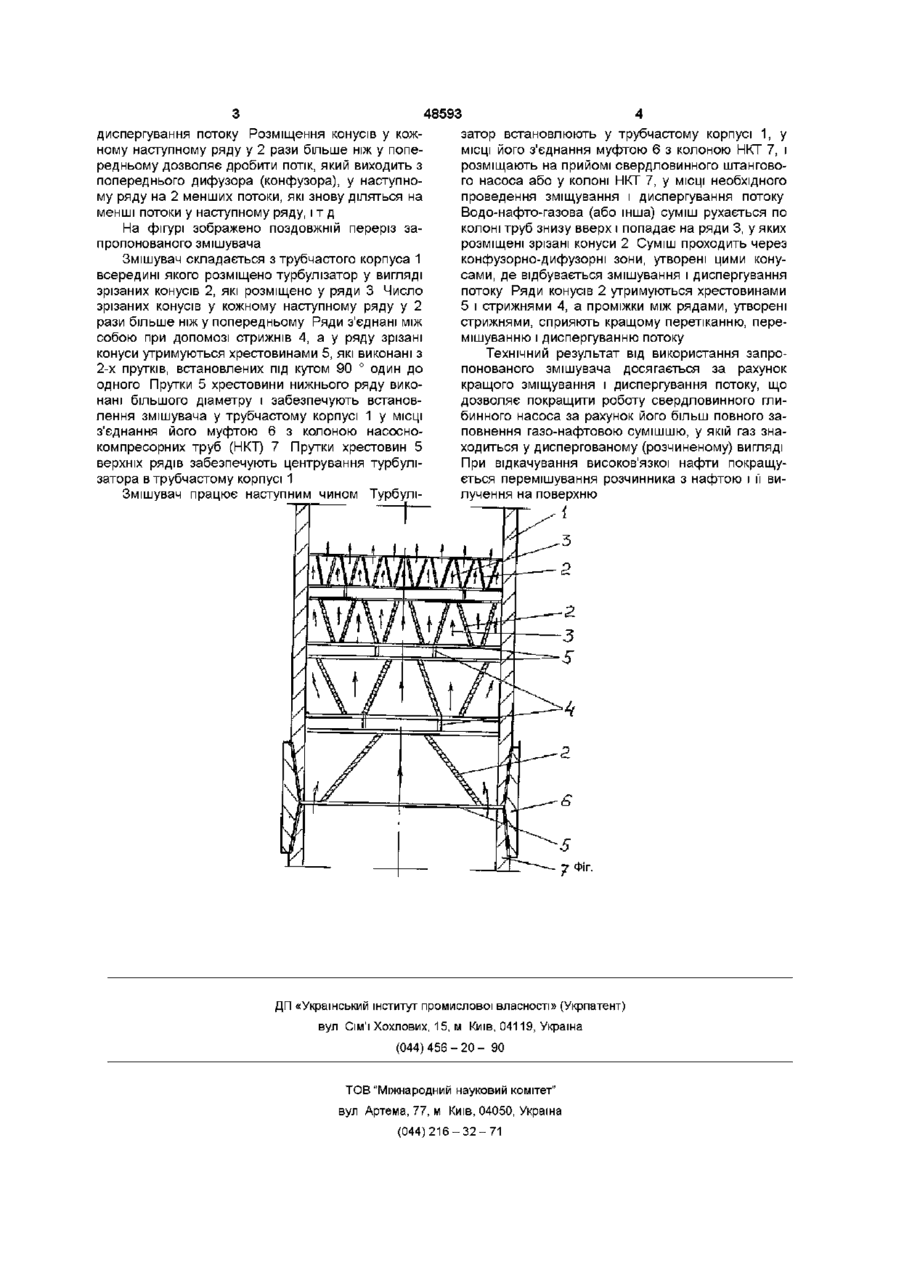

Змішувач, що містить трубчастий корпус, турбулізатор у вигляді зрізаних конусів, який відрізняється тим, що зрізані конуси розміщено у ряди, причому у рядах їх розміщено концентрично, почергово один до одного меншими і більшими основами, а число конусів у рядах збільшується за залежністю N=2a, де N - число конусів у наступному ряду, а - число конусів у попередньому ряду Винахід, що пропонується, відноситься до нафтової промисловості, а конкретно до нафтовидобутку при змішуванні і диспергуванні середовищ з різною густиною, може бути використаний у ХІМІЧНІЙ і харчовій промисловості Відомий змішувач (А с СССР №655417, MnK2B01F3/06, опубл 05 04 79, бюл №13), у якому турбулізатори виконані у вигляді зрізаних конусів, які встановлені почергово один до одного більшими і меншими основами Недоліком даного пристрою є те, що енергія потоку рідини використовується недостатньо для змішування і диспергування, а виконання і розміщення конусів не забезпечує достатнього ступеня змішування і диспергування Найбільш близьким за технічною суттю до пристрою, що заявляється, є змішувач ( А с СССР №1191099 А, Mn^BOIFS/OO, опубл 15 11 85, бюл №42), у якому змішуючи елементи виконані у вигляді двох зрізаних конусів з профільними впадинами, виконаними вздовж твірних конусів, що мають поперечний переріз, який змінюється по колу з боку малої основи конуса до багатопелюсткової фігури у вигляді мальтійського хреста Недоліком цього пристрою є складність його конструкції, що робить досить важким його виготовлення, а також недостатнє змішування і диспергування потоку рідини, особливо, при наявності газової складової В основу винаходу покладено завдання створити змішувач, у якому, за рахунок зміни конструкції і взаємного розміщення елементів, досягається можливість кращого змішування і диспергування речовин з великою різницею їх густин Суть винаходу полягає утому, що у змішувачі, що має трубчастий корпус, турбулізатор у вигляді зрізаних конусів, зрізані конуси розміщено у ряди, причому, у рядах їх розміщено концентрично, почергово один до одного меншими і більшими основами, а число конусів у рядах збільшується за залежністю N = 2a, де N - число конусів у наступному ряду, а - число конусів у попередньому ряду Суттєвими ВІДМІННИМИ ознаками змішувача є те, що, зрізані конуси розміщено у ряди, причому, у рядах і'х розміщено концентрично, почергово один до одного меншими і більшими основами, а число конусів у рядах збільшується за залежністю N = 2a, де N - число конусів у наступному ряду, а - число конусів у попередньому ряду Розміщення конусів у рядах концентрично дозволяє розміщати у рядах потрібну КІЛЬКІСТЬ конусів Розміщення конусів у рядах почергово один до одного меншими і більшими основами дозволяє конусам, розміщеним у ряді, утворювати конфузорно-дифузорні зони, у яких відбувається змішування і диспергування різних за густиною компонентів потоку Збільшення числа конусів у рядах за залежністю N =2а, де N - число конусів у наступному ряду, а - число конусів у попередньому ряду, дозволяє послідовно і поступово розділяти і дробити потік без створення додаткового гідравлічного опору і ефективно здійснювати змішування і CO о> Ю 00 48593 диспергування потоку Розміщення конусів у кожному наступному ряду у 2 рази більше ніж у попередньому дозволяє дробити потік, який виходить з попереднього дифузора (конфузора), у наступному ряду на 2 менших потоки, які знову діляться на менші потоки у наступному ряду, і т д На фігурі зображено поздовжній переріз запропонованого змішувача Змішувач складається з трубчастого корпуса 1 всередині якого розміщено турбулізатор у вигляді зрізаних конусів 2, які розміщено у ряди 3 Число зрізаних конусів у кожному наступному ряду у 2 рази більше ніж у попередньому Ряди з'єднані між собою при допомозі стрижнів 4, а у ряду зрізані конуси утримуються хрестовинами 5, які виконані з 2-х прутків, встановлених під кутом 90 ° один до одного Прутки 5 хрестовини нижнього ряду виконані більшого діаметру і забезпечують встановлення змішувача у трубчастому корпусі 1 у МІСЦІ з'єднання його муфтою 6 з колоною насоснокомпресорних труб (НКТ) 7 Прутки хрестовин 5 верхніх рядів забезпечують центрування турбулізатора в трубчастому корпусі 1 Змішувач працює наступним чином Турбулі затор встановлюють у трубчастому корпусі 1, у МІСЦІ його з'єднання муфтою 6 з колоною НКТ 7, і розміщають на прийомі свердловинного штангового насоса або у колоні НКТ 7, у МІСЦІ необхідного проведення зміщування і диспергування потоку Водо-нафто-газова (або інша) суміш рухається по колоні труб знизу вверх і попадає на ряди 3, у яких розміщені зрізані конуси 2 Суміш проходить через конфузорно-дифузорні зони, утворені цими конусами, де відбувається змішування і диспергування потоку Ряди конусів 2 утримуються хрестовинами 5 і стрижнями 4, а проміжки між рядами, утворені стрижнями, сприяють кращому перетіканню, перемішуванню і диспергуванню потоку Технічний результат від використання запропонованого змішувача досягається за рахунок кращого зміщування і диспергування потоку, що дозволяє покращити роботу свердловинного глибинного насоса за рахунок його більш повного заповнення газо-нафтовою сумішшю, у якій газ знаходиться у диспергованому (розчиненому) вигляді При відкачування високов'язкої нафти покращується перемішування розчинника з нафтою і її вилучення на поверхню ї ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
