Змішувач
Номер патенту: 33726
Опубліковано: 15.02.2001
Текст

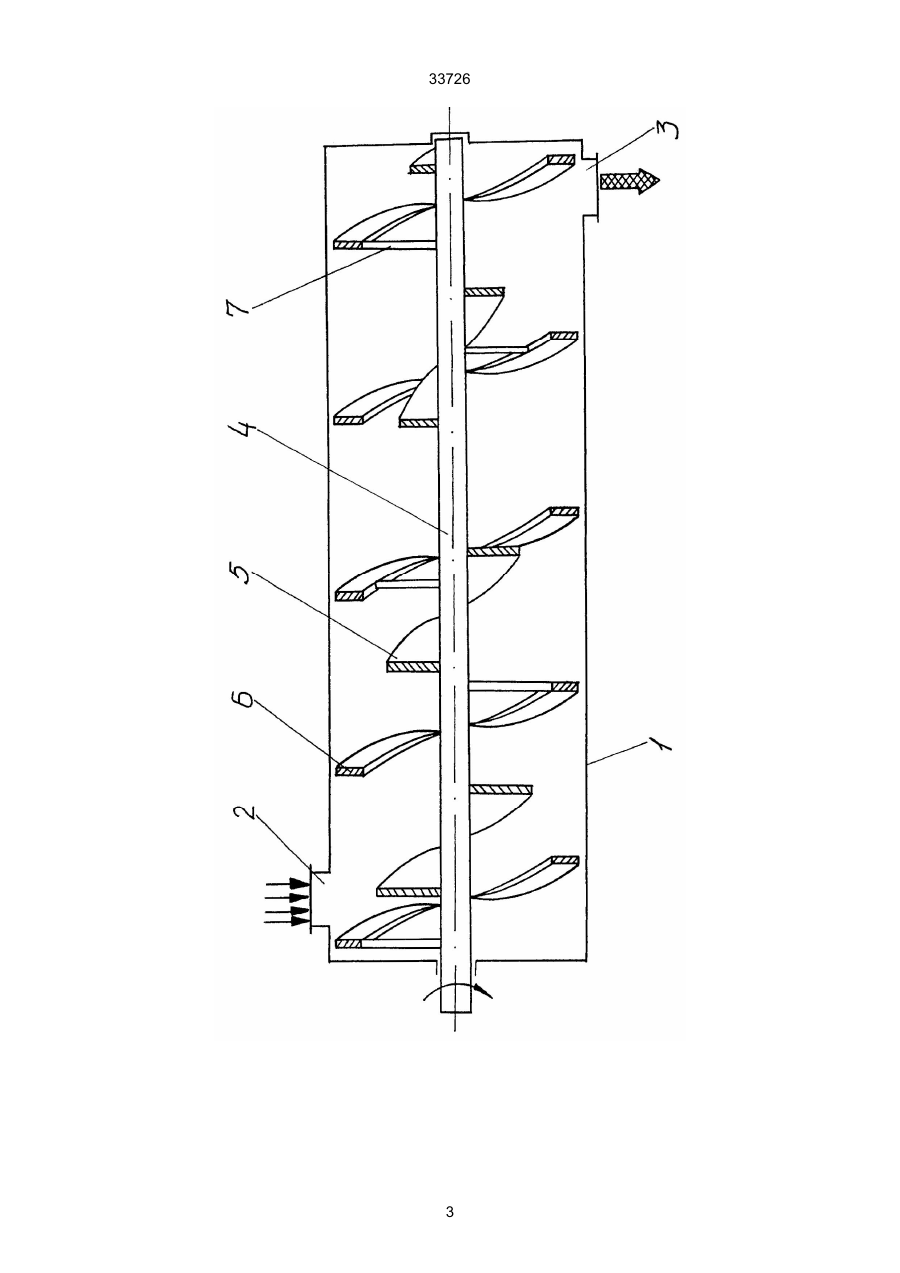

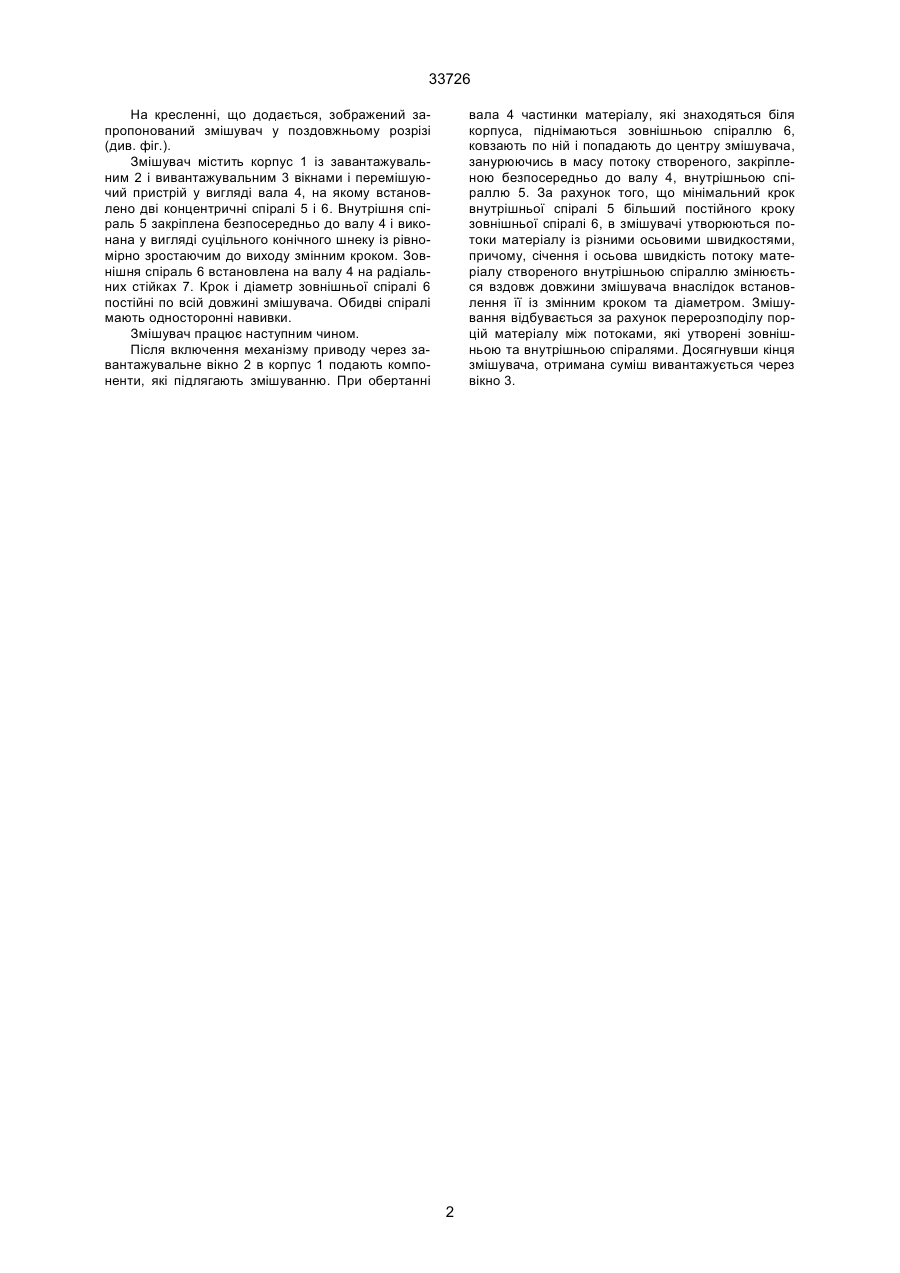

Змішувач, що містить корпус із завантажувальним і вивантажувальним вікнами, а також пере 33726 На кресленні, що додається, зображений запропонований змішувач у поздовжньому розрізі (див. фіг.). Змішувач містить корпус 1 із завантажувальним 2 і вивантажувальним 3 вікнами і перемішуючий пристрій у вигляді вала 4, на якому встановлено дві концентричні спіралі 5 і 6. Внутрішня спіраль 5 закріплена безпосередньо до валу 4 і виконана у вигляді суцільного конічного шнеку із рівномірно зростаючим до виходу змінним кроком. Зовнішня спіраль 6 встановлена на валу 4 на радіальних стійках 7. Крок і діаметр зовнішньої спіралі 6 постійні по всій довжині змішувача. Обидві спіралі мають односторонні навивки. Змішувач працює наступним чином. Після включення механізму приводу через завантажувальне вікно 2 в корпус 1 подають компоненти, які підлягають змішуванню. При обертанні вала 4 частинки матеріалу, які знаходяться біля корпуса, піднімаються зовнішньою спіраллю 6, ковзають по ній і попадають до центру змішувача, занурюючись в масу потоку створеного, закріпленою безпосередньо до валу 4, внутрішньою спіраллю 5. За рахунок того, що мінімальний крок внутрішньої спіралі 5 більший постійного кроку зовнішньої спіралі 6, в змішувачі утворюються потоки матеріалу із різними осьовими швидкостями, причому, січення і осьова швидкість потоку матеріалу створеного внутрішньою спіраллю змінюється вздовж довжини змішувача внаслідок встановлення її із змінним кроком та діаметром. Змішування відбувається за рахунок перерозподілу порцій матеріалу між потоками, які утворені зовнішньою та внутрішньою спіралями. Досягнувши кінця змішувача, отримана суміш вивантажується через вікно 3. 2 33726 3 33726 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMixer
Автори англійськоюSatsiuk Vasyl Vasyliovych, Didukh Volodymyr Fedorovych
Назва патенту російськоюСмеситель
Автори російськоюСацюк Василий Васильевич, Дидух Владимир Федорович
МПК / Мітки
МПК: B01F 7/08
Мітки: змішувач
