Формула / Реферат

Рама причіпного вентиляторного обприскувача, що складається з основного Т-подібного бруса, до якого за допомогою прямих розкосів приєднано рамку бака та консольно закріплено рамку вентилятора, яка відрізняється тим, що рамка вентилятора обладнана жорстко закріпленими на ній одним кінцем прямими розкосами, які іншим кінцем кріпляться до рамки бака, утворюючи просторову конструкцію.

Текст

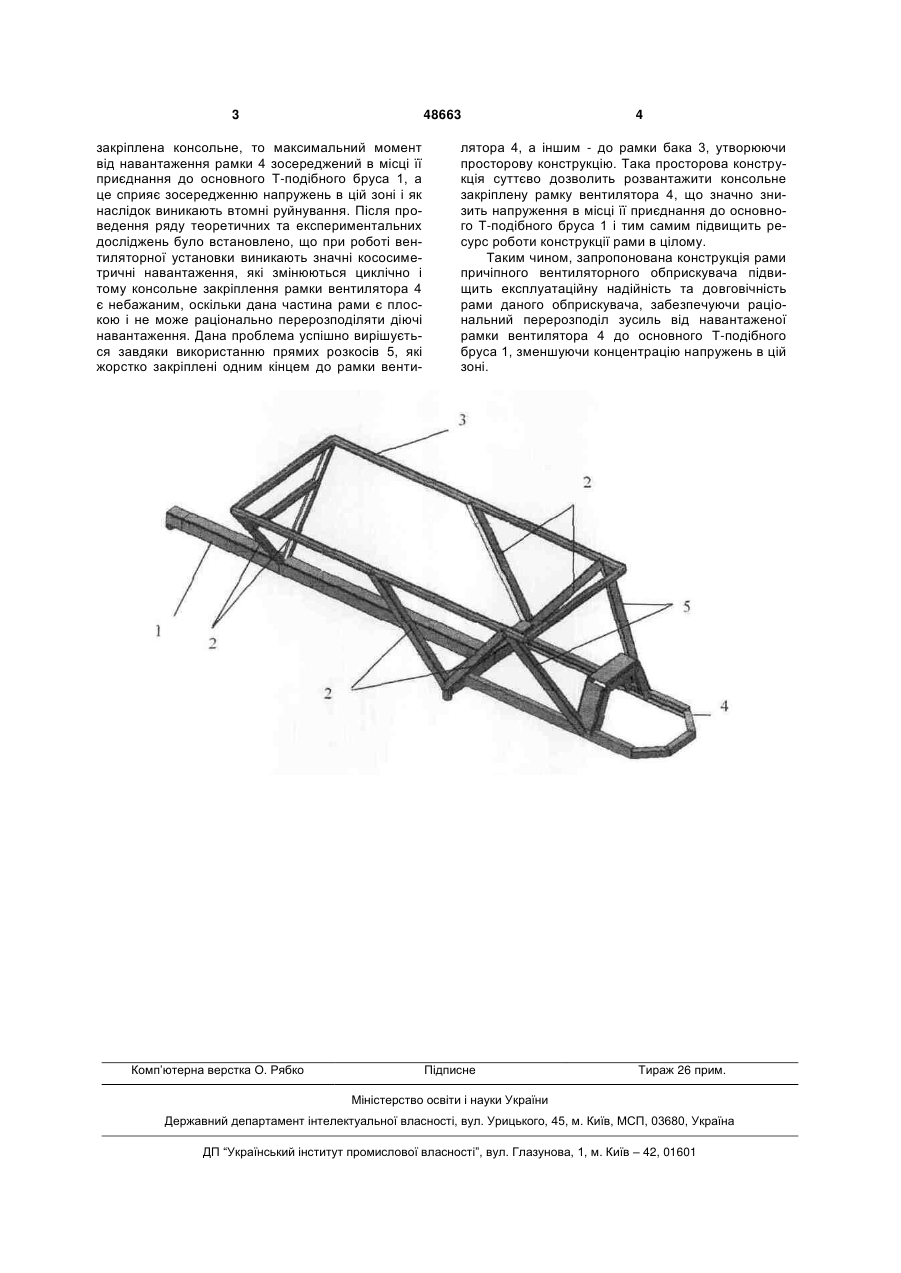

Рама причіпного вентиляторного обприскувача, що складається з основного Т-подібного бруса, до якого за допомогою прямих розкосів приєднано рамку бака та консольно закріплено рамку вентилятора, яка відрізняється тим, що рамка вентилятора обладнана жорстко закріпленими на ній одним кінцем прямими розкосами, які іншим кінцем кріпляться до рамки бака, утворюючи просторову конструкцію. (19) (21) u200910833 (22) 27.10.2009 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) РИБАК ТИМОФІЙ ІВАНОВИЧ, ПАЛАМАРЧУК ПЕТРО ВАСИЛЬОВИЧ, БАБІЙ АНДРІЙ ВАСИЛЬОВИЧ, СТАШКІВ МИКОЛА ЯРОСЛАВОВИЧ, МАТВІЇШИН АНАТОЛІЙ ЙОСИПОВИЧ, ПОПОВИЧ ПАВЛО ВАСИЛЬОВИЧ (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 48663 закріплена консольне, то максимальний момент від навантаження рамки 4 зосереджений в місці її приєднання до основного Т-подібного бруса 1, а це сприяє зосередженню напружень в цій зоні і як наслідок виникають втомні руйнування. Після проведення ряду теоретичних та експериментальних досліджень було встановлено, що при роботі вентиляторної установки виникають значні кососиметричні навантаження, які змінюються циклічно і тому консольне закріплення рамки вентилятора 4 є небажаним, оскільки дана частина рами є плоскою і не може раціонально перерозподіляти діючі навантаження. Дана проблема успішно вирішується завдяки використанню прямих розкосів 5, які жорстко закріплені одним кінцем до рамки венти Комп’ютерна верстка О. Рябко 4 лятора 4, а іншим - до рамки бака 3, утворюючи просторову конструкцію. Така просторова конструкція суттєво дозволить розвантажити консольне закріплену рамку вентилятора 4, що значно знизить напруження в місці її приєднання до основного Т-подібного бруса 1 і тим самим підвищить ресурс роботи конструкції рами в цілому. Таким чином, запропонована конструкція рами причіпного вентиляторного обприскувача підвищить експлуатаційну надійність та довговічність рами даного обприскувача, забезпечуючи раціональний перерозподіл зусиль від навантаженої рамки вентилятора 4 до основного Т-подібного бруса 1, зменшуючи концентрацію напружень в цій зоні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
