Еластична прокладка під підкладку
Номер патенту: 48664
Опубліковано: 25.03.2010
Автори: Губачева Лариса Олександрівна, Голубенко Олександр Леонідович, Андреєв Олександр Олександрович, Балацький Володимир Олегович
Формула / Реферат
Еластична прокладка під підкладку, виконана у вигляді прямокутної пластини з отворами для прикріплення її до інших елементів верхньої будови та бічними буртиками, яка відрізняється тим, що її створено з двох склеєних між собою гумових шарів, між якими сховано кордовий тканинний шар, всередині гумових шарів розміщено симетричні один одному глухі отвори циліндричної форми, наповнені повітрям.
Текст

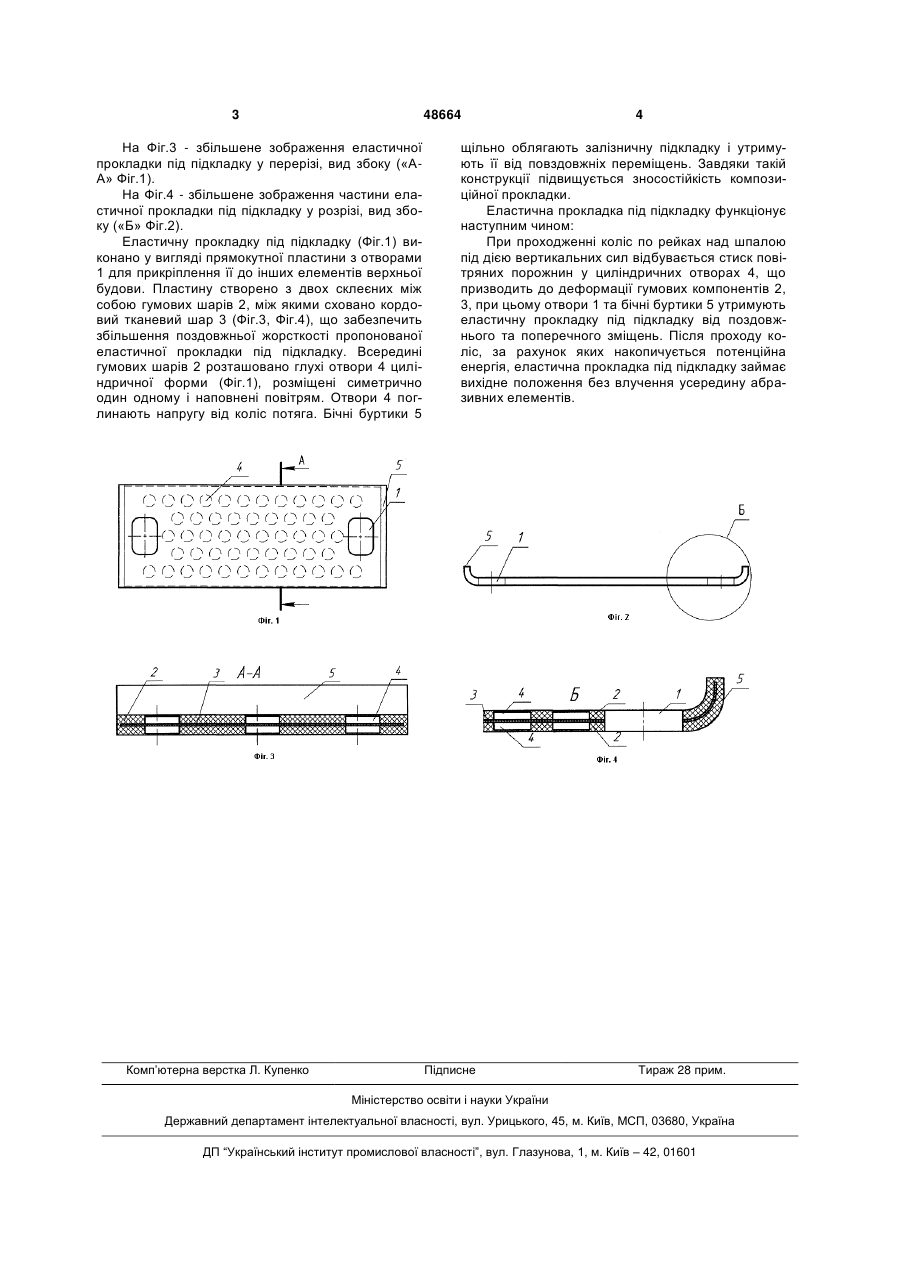

Еластична прокладка під підкладку, виконана у вигляді прямокутної пластини з отворами для прикріплення її до інших елементів верхньої будови та бічними буртиками, яка відрізняється тим, що її створено з двох склеєних між собою гумових шарів, між якими сховано кордовий тканинний шар, всередині гумових шарів розміщено симетричні один одному глухі отвори циліндричної форми, наповнені повітрям. (19) (21) u200910843 (22) 27.10.2009 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) ГОЛУБЕНКО ОЛЕКСАНДР ЛЕОНІДОВИЧ, ГУБАЧЕВА ЛАРИСА ОЛЕКСАНДРІВНА, АНДРЕЄВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, БАЛАЦЬКИЙ ВОЛОДИМИР ОЛЕГОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 48664 На Фіг.3 - збільшене зображення еластичної прокладки під підкладку у перерізі, вид збоку («АА» Фіг.1). На Фіг.4 - збільшене зображення частини еластичної прокладки під підкладку у розрізі, вид збоку («Б» Фіг.2). Еластичну прокладку під підкладку (Фіг.1) виконано у вигляді прямокутної пластини з отворами 1 для прикріплення її до інших елементів верхньої будови. Пластину створено з двох склеєних між собою гумових шарів 2, між якими сховано кордовий тканевий шар 3 (Фіг.3, Фіг.4), що забезпечить збільшення поздовжньої жорсткості пропонованої еластичної прокладки під підкладку. Всередині гумових шарів 2 розташовано глухі отвори 4 циліндричної форми (Фіг.1), розміщені симетрично один одному і наповнені повітрям. Отвори 4 поглинають напругу від коліс потяга. Бічні буртики 5 Комп’ютерна верстка Л. Купенко 4 щільно облягають залізничну підкладку і утримують її від повздовжніх переміщень. Завдяки такій конструкції підвищується зносостійкість композиційної прокладки. Еластична прокладка під підкладку функціонує наступним чином: При проходженні коліс по рейках над шпалою під дією вертикальних сил відбувається стиск повітряних порожнин у циліндричних отворах 4, що призводить до деформації гумових компонентів 2, 3, при цьому отвори 1 та бічні буртики 5 утримують еластичну прокладку під підкладку від поздовжнього та поперечного зміщень. Після проходу коліс, за рахунок яких накопичується потенційна енергія, еластична прокладка під підкладку займає вихідне положення без влучення усередину абразивних елементів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic spacer for pad
Автори англійськоюHolubenko Oleksandr Leonidovych, Hubacheva Larysa Oleksandrivna, Andreiev Oleksandr Oleksandrovych, Balatskyi Volodymyr Olehovych
Назва патенту російськоюЭластичная прокладка под подкладку
Автори російськоюГолубенко Александр Леонидович, Губачева Лариса Александровна, Андреев Александр Александрович, Балацкий Владимир Олегович
МПК / Мітки
МПК: E01B 9/68
Мітки: підкладку, прокладка, еластична
