Опора бака обприскувача

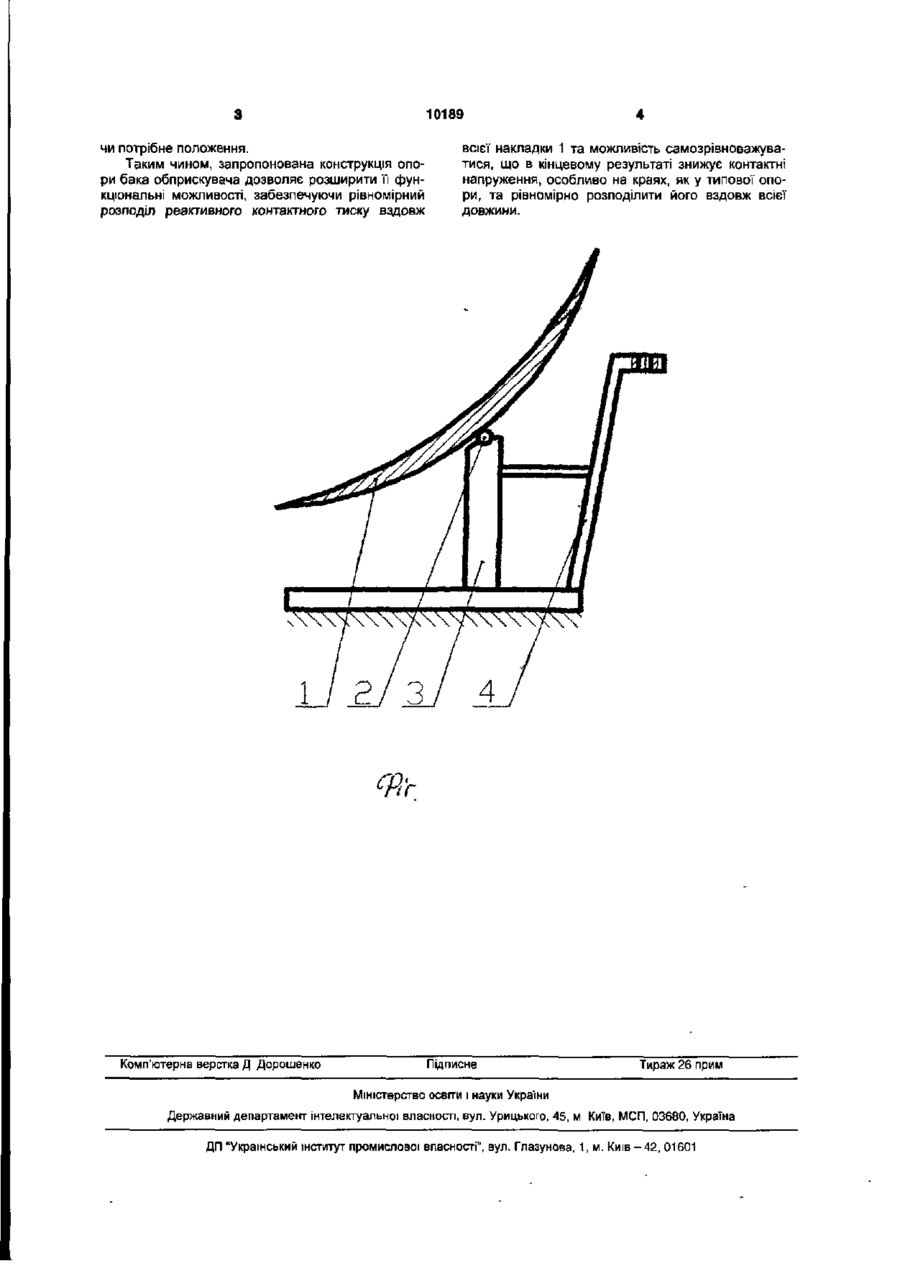

Опора бака обприскувача, що складається із накладки, до якої' приєднана стійка із елементом кріплення для бандажа, яка відрізняється тим, що накладка виконана у вигляді балки змінної' жорсткості та з допомогою шарніра приєднана до стійки із елементом кріплення для бандажа. Корисна модель відноситься до машинобудування і може бути використана в конструкціях сільськогосподарських обприскувачів. Відома конструкція опори бака обприскувача складається із накладки, до якої приєднана стійка із елементом кріплення для бандажа [див. Каталог "Машины для химической защиты растений и внесения жидких минеральных удобрений". - Львов, Внешнеторгиздат, 1987. - С. 8-11, 18-26]. До недоліків вказаної конструкції опори бака обприскувача відноситься неможливість рівномірно розподіляти вздовж накладки реактивний контактний тиск, що виникає від ваги робочої рідини, бака із комунікацією та притиску резервуара бандажами, а також виконувати роль самозрівноважувальної опори, що призводить в кінцевому результаті до різкого підвищення контактних напружень на краях накладки опори. Численна їх циклічність призводить до руйнування обичайки бака обприскувача. В основу корисної моделі поставлено завдання розширення функціональних можливостей опори бака обприскувача, забезпечуючи рівномірний розподіл реактивного контактного тиску вздовж накладки та можливість самозрівноважуватися шляхом виконання конструкції опори бака обприскувача, що складається із накладки, до якої приєднана стійка із елементом кріплення для бандажа, виконавши накладку у вигляді балки змінної* жорсткості та з допомогою шарніра приєднавши її до стійки. Суть винаходу пояснюється графічним зображенням, де представлена конструкція пропонованої опори із шарнірно закріпленою накладкою до стійки із елементом кріплення для бандажа. Опора бака обприскувача складається із накладки 1, що виконана у вигляді балки змінної жорсткості та з допомогою шарніра 2 приєднана до стійки 3 із елементом кріплення для бандажа 4 при кріпленні резервуара (бака) на чотирьох симетрично розміщених опорах або двох центральних. Опора бака обприскувача працює наступним чином. Опорною поверхнею для монтування бака служить накладка 1, що виконана у вигляді балки змінної жорсткості. Коли мова йде про закріплення бака на чотирьох симетрично розміщених опорах або двох центральних, накладка 1 з допомогою шарніра 2 приєднується до стійки 3 із елементом кріплення для бандажа 4. Тоді нормальні складові контактного тиску діятимуть на всій довжині опорної поверхні накладки 1, забезпечуючи в кожній точці сталість контактного тиску. Даний параметр досягається завдяки виконанню накладки 1 у вигляді балки змінної жорсткості (найефективніше з позиції МІЦНОСТІ обичайки бака змінювати товщину накладки 1 забезпечуючи їй змінну жорсткість). За накладеною умовою контакту, а саме - сталості контактного тиску, Із теоретичних підрахунків визначаємо закон зміни товщини накладки 1, який змінюється від мінімуму на краях до максимуму посередині накладки 1, забезпечуючи змінну жорсткість по всій довжині, що дозволить накладці 1 щільно прилягати до обичайки бака і за рахунок розрахованої змінної жорсткості виконати поставлену умову контакту. Крім того чотири симетричні чи дві центральні опори є розділеними і роль для самозрівноваження (запобігання перерозподілу контактного тиску на краях) виконує приєднання накладки 1 з допомогою шарніра 2, що дозволяє першій вільно рухатися навколо його осі, займаю О) 00 10189 чи потрібне положення. Таким чином, запропонована конструкція опори бака обприскувача дозволяє розширити її функціональні можливості, забезпечуючи рівномірний розподіл реактивного контактного тиску вздовж Комп'ютерна верстка Д Дорошенко всієї накладки 1 та можливість самозрівноважуватися, що в кінцевому результаті знижує контактні напруження, особливо на краях, як у типової опори, та рівномірно розподілити його вздовж всієї довжини. Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
