Вузол кріплення маточини з диском до стійки ґрунтообробного агрегату

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 48826

Опубліковано: 12.04.2010

Автори: Батюк Юрій Вікторович, Бондарев Євген Ілліч, Ценюх Ярослав Олексійович, Залужний Володимир Іванович, Коман Роман Володимирович

Завантажити PDF файл.

Формула / Реферат

Вузол кріплення маточини з диском до стійки ґрунтообробного агрегату, що включає стійку, маточину з диском, який відрізняється тим, що маточина кріпиться до стійки за допомогою двох приварених до маточини паралельних пластин, які охоплюють стійку, причому стійка має два наскрізних співвісних отвори, розташованих один над одним, а пластини мають по одному співвісному отвору в нижній частині та по декілька співвісних отворів у верхній частині, які розташовані по радіусу відносно осі нижнього отвору, при цьому розмір між отворами у стійці та радіус розташування верхніх отворів у пластинах однакові, а пластини маточини закріплені до стійки під необхідним кутом, за допомогою болтових з'єднань через нижні та верхні отвори пластин і стійки.

Текст

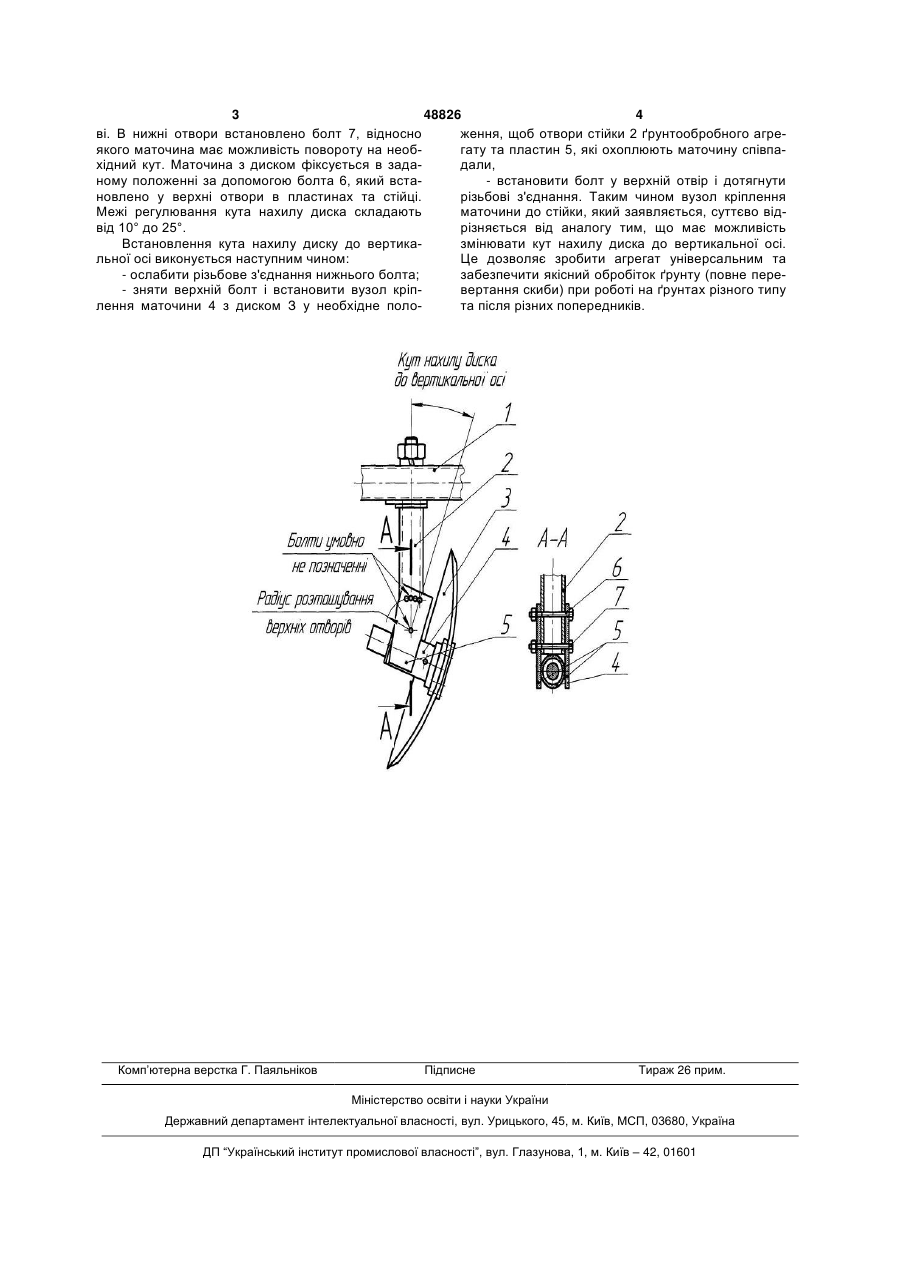

Вузол кріплення маточини з диском до стійки ґрунтообробного агрегату, що включає стійку, ма 3 48826 4 ві. В нижні отвори встановлено болт 7, відносно ження, щоб отвори стійки 2 ґрунтообробного агреякого маточина має можливість повороту на необгату та пластин 5, які охоплюють маточину співпахідний кут. Маточина з диском фіксується в зададали, ному положенні за допомогою болта 6, який вста- встановити болт у верхній отвір і дотягнути новлено у верхні отвори в пластинах та стійці. різьбові з'єднання. Таким чином вузол кріплення Межі регулювання кута нахилу диска складають маточини до стійки, який заявляється, суттєво відвід 10° до 25°. різняється від аналогу тим, що має можливість Встановлення кута нахилу диску до вертиказмінювати кут нахилу диска до вертикальної осі. льної осі виконується наступним чином: Це дозволяє зробити агрегат універсальним та - ослабити різьбове з'єднання нижнього болта; забезпечити якісний обробіток ґрунту (повне пере- зняти верхній болт і встановити вузол кріпвертання скиби) при роботі на ґрунтах різного типу лення маточини 4 з диском З у необхідне полота після різних попередників. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Unit for mounting hub with disk to stilt of soil-cultivating unit

Автори англійською

Zaluzhnyi Volodymyr Ivanovych, Koman Roman Volodymyrovych, Batiuk Yurii Viktorovych, Tseniukh Yaroslav Oleksiiovych, Bondarev Yevhen Illich

Назва патенту російською

Узел крепления ступицы с диском к стойке почвообрабатывающего агрегата

Автори російською

Залужный Владимир Иванович, Коман Роман Володимирович, Батюк Юрий Викторович, Ценюх Ярослав Алексеевич, Бондарев Евгений Ильич

МПК / Мітки

МПК: A01B 23/00

Мітки: кріплення, маточини, ґрунтообробного, стійкі, вузол, диском, агрегату
