Вузол кріплення стійки з підшипниковою опорою робочого криволінійного диска до рами грунтообробного агрегату

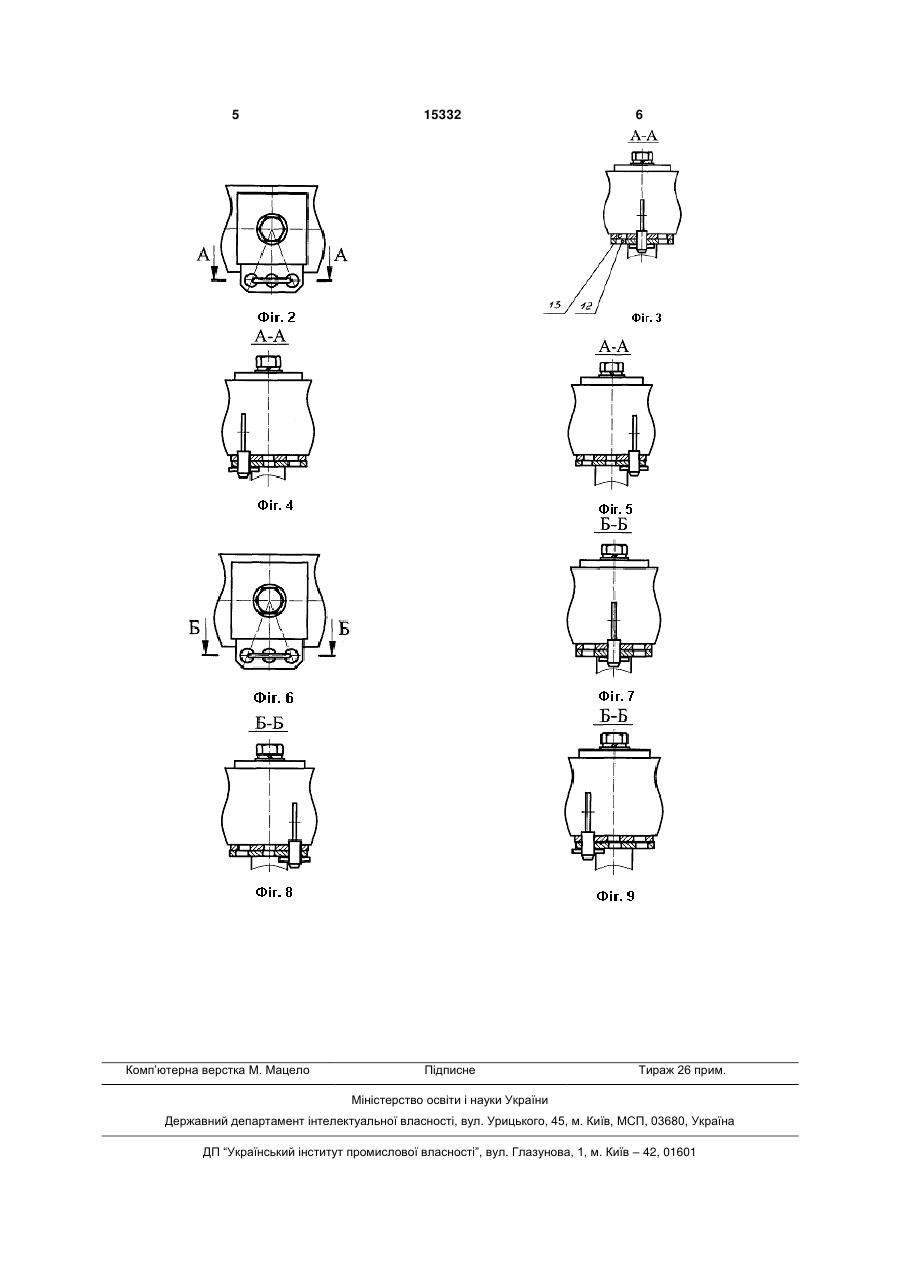

1. Вузол кріплення стійки з підшипниковою опорою робочого криволінійного диска до рами ґрунтообробного агрегату, що містить два встановлені один напроти одного фланці з отворами, один з яких закріплений до рами, а другий - до стійки з підшипниковою опорою, причому отвори в 3 15332 4 Задачею корисної моделі є створення вузла Фіг.1 - загальний вигляд вузла кріплення стійки кріплення стійки з підшипниковою опорою робочоз підшипниковою опорою робочого криволінійного го криволінійного диску до рами ґрунтообробного диску до рами ґрунтообробного агрегату; агрегату, в якому за рахунок внесення змін в його Фіг.2 та 6 - фрагмент вигляду зверху стійки пеокремі елементи та зв'язки між ними, зменшується реднього та заднього рядів робочих дисків, відпотрудомісткість налаштування робочих дисків на відно; необхідний кут атаки. Фіг.3...5 - переріз А-А з Фіг.2 для різних велиДля вирішення поставленої задачі у вузлі кріпчин куту атаки робочих дисків переднього ряду; лення стійки з підшипниковою опорою робочого Фіг.7...9 - переріз Б-Б з Фіг.6 для відповідних криволінійного диску до рами ґрунтообробного величин куту атаки робочих дисків заднього ряду. агрегату, що містить два споряджені отворами, Корпус підшипникової опори 1 робочого кривстановлені один напроти одного, фланця, один з волінійного диска 2 приварений до стійки 3. На осі яких закріплений до рами, а другий - до стійки з 4 підшипникової опори, концентрично цієї осі та з підшипниковою опорою, причому отвори в обох примиканням зсередини до внутрішньої поверхні фланцях виконані та розташовані з певним кроком робочого диска 2, закріплений опорний диск 5. та з можливістю введення фіксуючого стержня в Диск 2 посаджений на виступ (не позначений) на два отвори різних фланців, розташовані один накінці осі 4. У верхній зоні стійка 3 споряджена проти одного, відповідно до корисної моделі кроки фланцем 6, до якого зверху примикає закріплений отворів кожного з фланців прийняті постійними, а на рамі агрегату фланець 7. У торці стійки, по її крок отворів одного з фланців більший за крок осі, виконана гвинтова нарізка 8 для болта 9 з отворів другого фланця. опорною шайбою 10, що оперта на кронштейн 11. При такому рішенні регулювання кута атаки У фланцях 6 та 7 з певним кроком, єдиним для спрощується. кожного фланця, виконані отвори, відповідно, 12 Крім того, доцільно верхній кінець стійки з підта 13. Як видно з Фіг.3...9, крок отворів 12 більше шипниковою опорою спорядити гвинтовою парою, кроку отворів 13. Центри отворів 12, 13 можуть якої елементи якої співвісні зі стійкою, причому розташовуватися вздовж прямої або на колах ододин з них зв'язаний з одним із згаданих фланців, ного діаметру (не показано). Суттєвим є таке: при а другий - з другим фланцем з можливістю взаємобертанні фланця 6 зі стійкою 3 навколо її осі наного притиснення фланців один до одного. Концепроти одного з отворів 12 має опинятися один з нтричне, на відміну від ексцентричного у вузлі отворів 13 фланця 7 таким чином, щоб в обидва прототипі, розміщення елементів для взаємного протилежні отвори обох фланців можна було запритиснення фланців дозволяє усунути виникненвести фіксуючий стержень 14 з чекою 15. Кут відня небажаних моментів та, тим самим, зменшити носного положення фланців 6, 7 визначає кут атанавантаження на раму агрегату. ки робочих дисків 2. Перед обертанням фланця 6 Корисна модель пояснюється кресленнями, де зі стійкою 3 слід звільнити болт 9, а після - затягна: нути. 5 Комп’ютерна верстка М. Мацело 15332 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
