Клавішний соломотряс

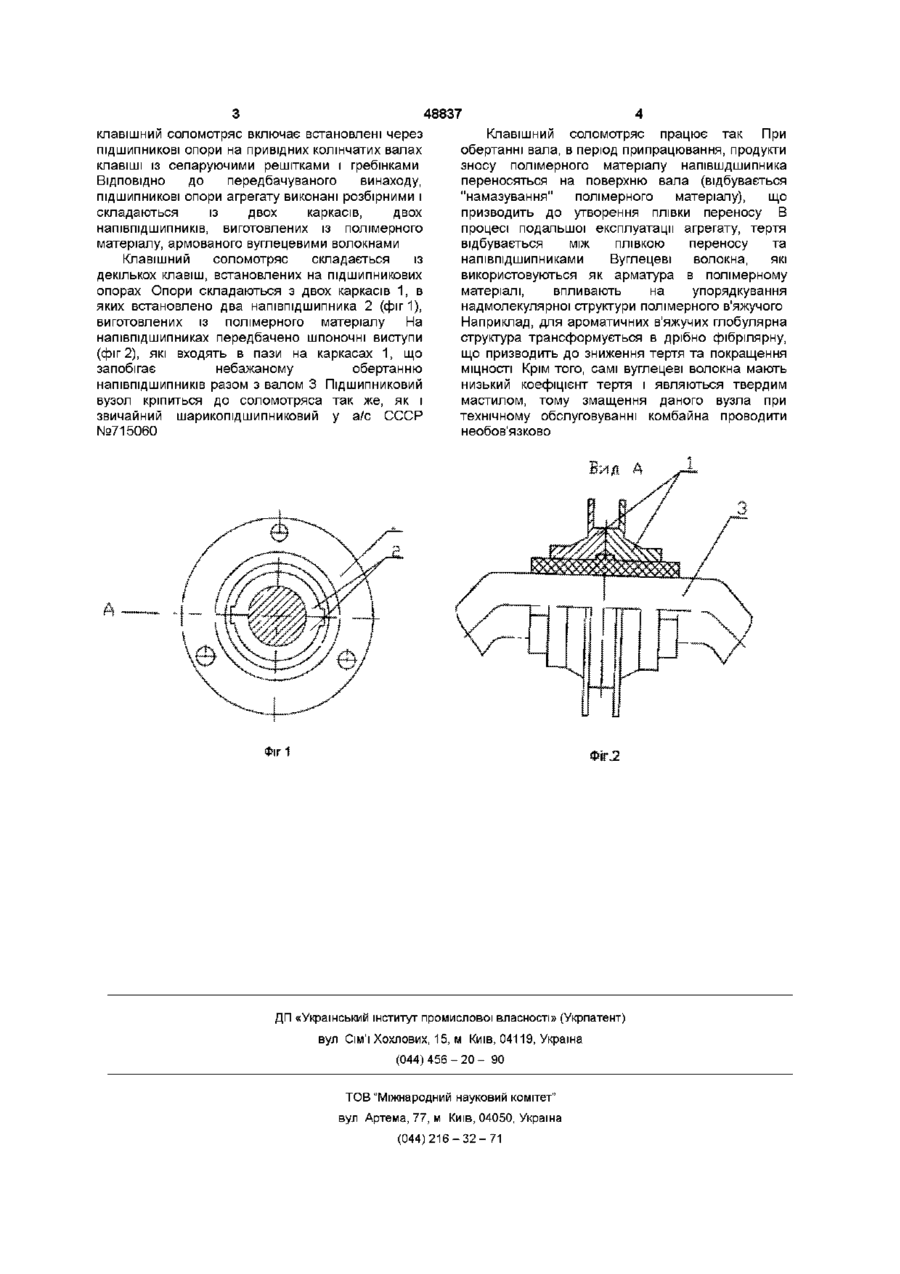

Клавішний соломотряс, який містить встановлені на привідних колінчатих валах клавіші із сепаруючими решітками і гребінками, відрізняється тим, що ПІДШИПНИКОВІ опори агрегату виконані розбірними і складаються із двох каркасів, двох напівпідшипників, виконаних із полімерного матеріалу, армованого вуглецевими волокнами під кутом до осі вала забезпечуються додаткові поперечні коливання, які примушують зерносоломисту масу рухатись зигзагоподібне, що покращує сепарацію соломистого вороху У підшипникових опорах застосовуються радіальні шарикопідшипники, а при достатній МІЦНОСТІ клавіш для запобігання їх перевантаження при неточній установці втулок на валах, на протилежному валу можуть застосовуватись самовстановлюючі підшипники Вадою цього винаходу є те, що на підшипник діють не тільки радіальні, але й поперечні навантаження, що суттєво знижує його надійність та ДОВГОВІЧНІСТЬ Заміна ж підшипника в даному випадку - трудомісткий процес, адже його монтаж і демонтаж здійснюється на колінчатому валу соломотряса на втулці, зовнішня поверхня якої знаходиться під кутом до осі вала До того ж втулка, що застосовується, ширша від підшипника, а це значно ускладнює процес ремонту підшипникової опори в цілому В той же час застосування закритих та самовстановлюючих ПІДШИПНИКІВ - це підвищення вартості сепаратора в цілому В основу винаходу поставлено задачу удосконалення клавішного соломотряса, шляхом зміни конструкції підшипникової опори, що дає змогу легко проводити монтаж і демонтаж вузла, навіть у польових умовах, а також використання у вузлах тертя полімерного композиційного матеріалу, що дає можливість підвищити надійність та соломотряса Поставлена ДОВГОВІЧНІСТЬ задача вирішується клавішного тим, що 1 СО 00 00 48837 клавішний соломотряс включає встановлені через ПІДШИПНИКОВІ опори на привідних колінчатих валах клавіші із сепаруючими решітками і гребінками ВІДПОВІДНО ДО передбачуваного винаходу, ПІДШИПНИКОВІ опори агрегату виконані розбірними і складаються із двох каркасів, двох напівпідшипників, виготовлених із полімерного матеріалу, армованого вуглецевими волокнами Клавішний соломотряс складається із декількох клавіш, встановлених на підшипникових опорах Опори складаються з двох каркасів 1, в яких встановлено два напівпідшипника 2 (фіг1), виготовлених із полімерного матеріалу На напівпідшипниках передбачено шпоночні виступи (фіг 2), які входять в пази на каркасах 1, що запобігає небажаному обертанню напівпідшипників разом з валом 3 Підшипниковий вузол кріпиться до соломотряса так же, як і звичайний шарикопідшипниковий у а/с СССР №715060 Клавішний соломотряс працює так При обертанні вала, в період припрацювання, продукти зносу полімерного матеріалу напівшдшипника переносяться на поверхню вала (відбувається "намазування" полімерного матеріалу), що призводить до утворення плівки переносу В процесі подальшої експлуатації агрегату, тертя відбувається між плівкою переносу та напівпідшипниками Вуглецеві волокна, які використовуються як арматура в полімерному матеріалі, впливають на упорядкування надмолекулярної структури полімерного в'яжучого Наприклад, для ароматичних в'яжучих глобулярна структура трансформується в дрібно фібрілярну, що призводить до зниження тертя та покращення МІЦНОСТІ Крім того, самі вуглецеві волокна мають низький коефіцієнт тертя і являються твердим мастилом, тому змащення даного вузла при технічному обслуговуванні комбайна проводити необов'язково ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
