Шпренгельна балка

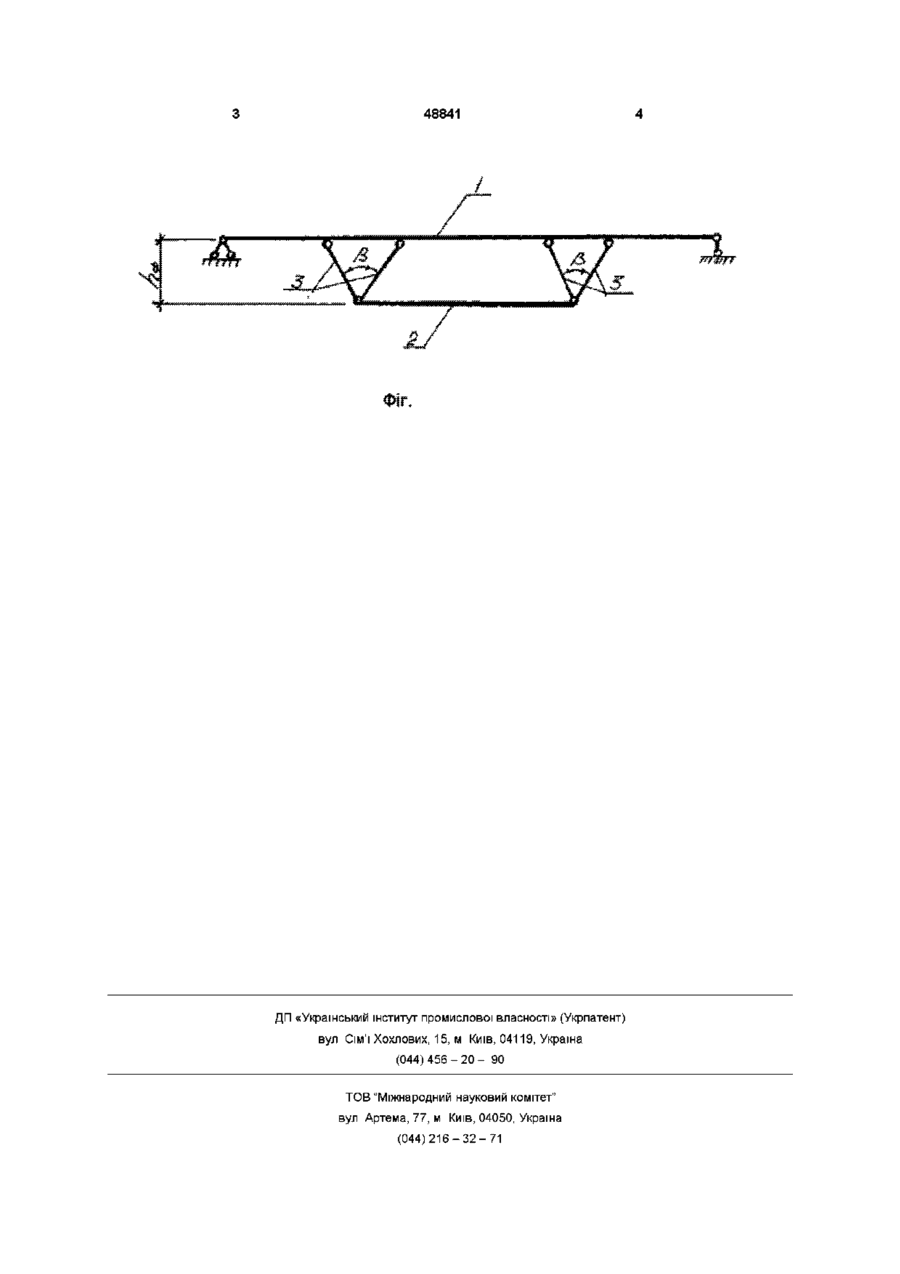

Шпренгельна балка, яка містить суцільну балку, затяжку та щонайменше дві V-подібні опори, яка відрізняється тим, що затяжка закріплена між V-подібними опорами Винахід відноситься до галузі будівництва, зокрема до довгомірних несучих будівельних елементів які можуть використовуватись як несучі конструкції перекрить та покрить будинків ВІДОМІ довгомірні несучі будівельні елементи у вигляді однопролітних балок з затяжкою (П Ференчик та М Токачек Предварительно напряженные стальные конструкции Перевод с немецкого - М Стройиздат, 1979, с 262-314) Відома шпренгельна балка, що містить суцільну балку, затяжку та дві V-подібні опори (П Ференчик та М Токачек Предварительно напряженные стальные конструкции Перевод с немецкого - М Стройиздат, 1979, с 265) Однак при навантаженні такої шпренгельної балки затяжка відомої форми не дозволяє створити значних зусиль у V-подібних опорах та суттєво трансформувати епюру згинальних моментів суцільної балки В результаті суцільна балка працює як однопролітна і деформативність та матеріалоємність шпренгельної балки є великою В основу винаходу поставлена задача вдосконалити шпрегельну балку шляхом створення значних зусиль у V-подібних опорах та суттєвої трансформації епюри згинальних моментів суцільної балки завдяки ЗМІНІ форми затяжки, що забезпечило б зменшення д ефо р мати в н ості та матеріа лоємності шпренгельної балки Поставлена задача вирішується тим, що в шпрегельній балці, яка містить суцільну балку .затяжку та не менше двох V-подібних опор, згідно з винаходом, затяжка закріплена між V-подібними опорами Внаслідок цього, затяжка при навантаженні шпренгельної балки менше видовжується і викликає в V-подібних опорах значні вертикальні сили, скеровані вверх, перетворюючи суцільну балку із однопролітної у трипролітну В результаті суттєво зменшується деформативність і матеріалоємність шпренгельної балки На фігурі подана розрахункова схема шпренгельної балки Шпренгельна балка складається з суцільної балки 1 , затяжки 2, V подібних опор 3, вершини яких віддалені від осі суцільної балки 1 па віддалі гіф Кути між елементами опор 3 мають величину В Шпренгельна балка працює таким чипом при навантаженні шпренгельної балки 1 ЗОВНІШНІМ навантаженням у затяжці 2 виникає розтягуюче зусилля, яке викликає зусилля у V-подібних опор З Цей стиск імітує появу проміжних пружніх опор у суцільній балці, яка із однопролітної стає трипролітною Величина пружності проміжних опор регулюється значеннями кутів [3 та розмірів гіф 00 00 48841 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
