Ліфт для підйому гральних кульок до бункера грального автомата

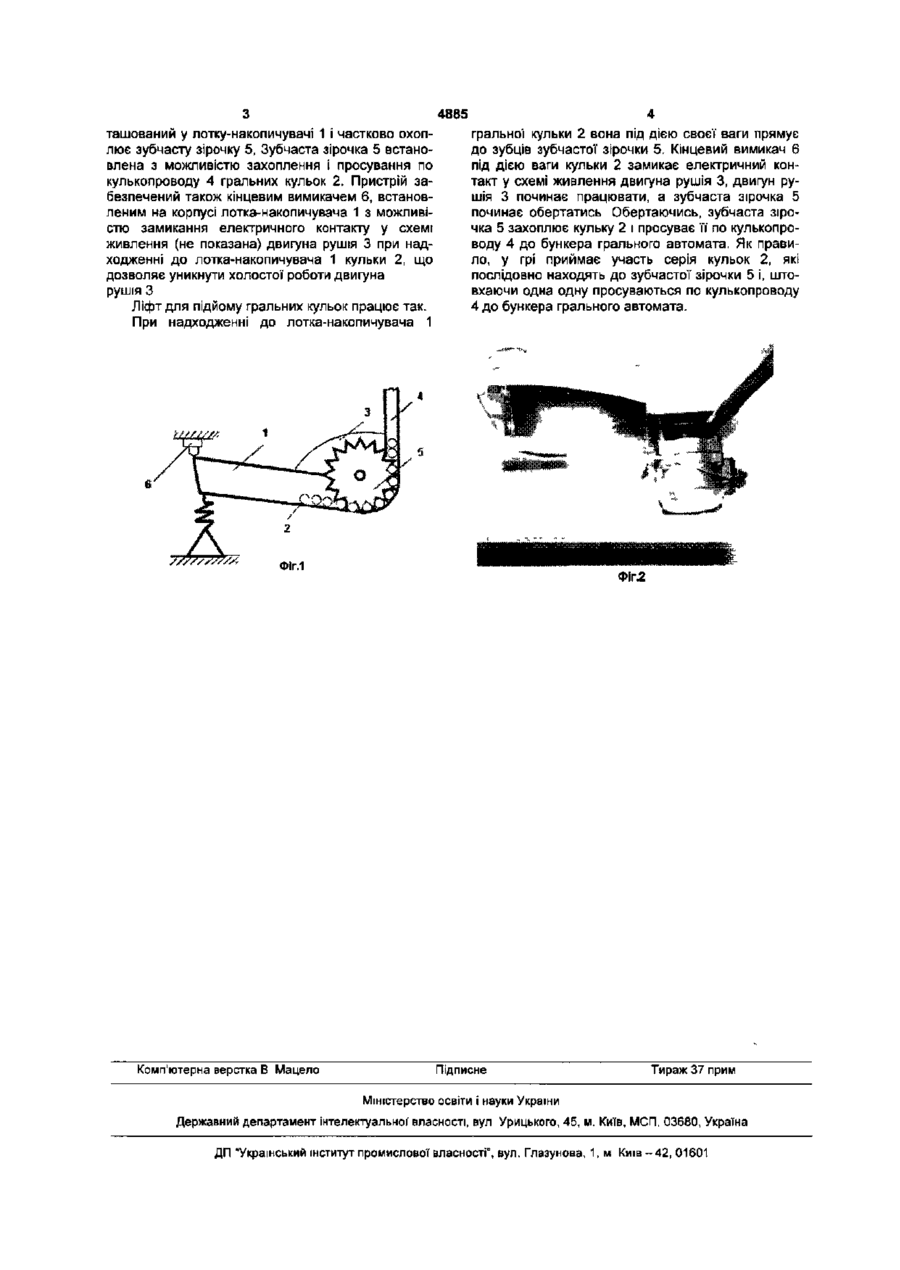

1 Ліфт для підйому гральних кульок до бункера грального автомата, що містить лотокнакопичувач гральних кульок, кулькопровщ і рушій для їх транспортування через кулькопровід до бункера грального автомата, який відрізняється тим, що на валу рушія закріплена зубчаста зірочка, розташована у лотку-накопичувачі, дно лотка накопичувача гральних кульок виконано похилим у напрямку до зубчастої зірочки, кулькопровід виконаний у вигляді гнучкої труби, вхід до якої розташований у лотку-накопичувачі і частково охоплює зубчасту зірочку, а зубчаста зірочка встановлена з можливістю захоплення і просування по кулькопроводу гральних кульок. 2 Ліфт для підйому гральних кульок до бункера грального автомата за п 1, який відрізняється тим, що дно лотка-накопичувача гральних кульок має форму ввігнутої* конічної поверхні, вершина якої направлена в бік зубців зубчастої зірочки. Пропонована корисна модель відноситься до конструктивних елементів гральних автоматів, в яких використовують невеликі гральні кульки, а саме, до ліфта для підйому гральних кульок до бункера грального автомата. Найбільш близьким до пропонованої конструкції за технічною суттю є ліфт для підйому гральних кульок до бункера грального автомата, що містить лоток-накопичувач гральних кульок, кулькопровщ і рушій для їх транспортування через кулькопровід /Патент Японии №2003190595, МПК 7 A63F7/02, дата публикации; 2003-07-08; власник патенту - TAKEIRI SEISAKUSHO КК/ Недолік описаної конструкції' полягає у її складності, зокрема системи кулькопроводів, що містить двері, через які пропускають кульки. У основу пропонованої корисної моделі поставлено задачу створення такого ліфту для підйому гральних кульок до бункера грального автомата, який би був простішим у виготовленні, регулюванні, обслуговуванні, дозволив би використовувати доступні елементи. Поставлена задача вирішується у пропонованому ліфті, який, як і відомий ліфт для підйому гральних кульок до бункера грального автомата, містить лоток-накопичувач гральних кульок, кулькопровід і рушій для їх транспортування через кулькопровід до бункера грального автомата, а, відповідно до пропозиції, на валу рушія у лоткунакопичувач закріплена зубчаста зірочка, дно лот ка-накопичувача гральних кульок виконано похилим у напрямку до зубчастої зірочки, кулькопровід виконаний у вигляді гнучкої труби, вхід до якої розташований у лотку-накопичувачі і частково охоплює зубчасту зірочку, а зубчаста зірочка встановлена з можливістю захоплення і просування по кулькопроводу гральних кульок. Особливістю пропонованого пристрою є і те, що дно лотка-накопичувача гральних кульок має форму конічної поверхні, вершина якої направлена в бік зубців зубчастої зірочки Пропонована конструкція проста, дозволяє використовувати і доступні традиційні елементи, зокрема, двигун з редуктором типу РД-09, пластмасову трубку, мікровимикач. На кресленні (Фіг.1) схематично показано пропонований пристрій На фотографії (Фіг.2) показано вид зверху на пропонований пристрій. Ліфт для підйому гральних кульок до бункера грального автомата, містить лоток-накопичувач 1 гральних кульок 2 і рушій 3 для їх транспортування через кулькопровід 4 до бункера грального автомата (не показаний). На валу рушія 3 у лоткунакопичувачі 1 закріплена зубчаста зірочка 5. Дно лотка-накопичувача 1 гральних кульок виконано похилим у напрямку до зубчастої зірочки 5 і має форму конічної* поверхні, вершина якої направлена в бік зубців зубчастої зірочки 5. Кулькопровід 4 виконаний у вигляді гнучкої труби, вхід до якої роз Ю 00 00 4885 ташований у лотку-накопичувачі 1 і частково охоплює зубчасту зірочку 5, Зубчаста зірочка 5 встановлена з можливістю захоплення і просування по кулькопроводу 4 гральних кульок 2. Пристрій забезпечений також кінцевим вимикачем 6, встановленим на корпусі лотка-накопичувача 1 з можливістю замикання електричного контакту у схемі живлення (не показана) двигуна рушія 3 при надходженні до лотка-накопичувача 1 кульки 2, що дозволяє уникнути холостої роботи двигуна рушія З Ліфт для підйому гральних кульок працює так. При надходженні до лотка-накопичувача 1 //777777/А гральної кульки 2 вона під дією своєї ваги прямує до зубців зубчастої зірочки 5. Кінцевий вимикач 6 під дією ваги кульки 2 замикає електричний контакт у схемі живлення двигуна рушія 3, двигун рушія 3 починає працювати, а зубчаста зірочка 5 починає обертатись Обертаючись, зубчаста зірочка 5 захоплює кульку 2 і просуває її по кулькопроводу 4 до бункера грального автомата. Як правило, у грі приймає участь серія кульок 2, які послідовно находять до зубчастої зірочки 5 і, штовхаючи одна одну просуваються по кулькопроводу 4 до бункера грального автомата. ФІГ.1 Комп'ютерна верстка В Мацело ФІг.2 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальноґ власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
