Привід круглов`язальної машини

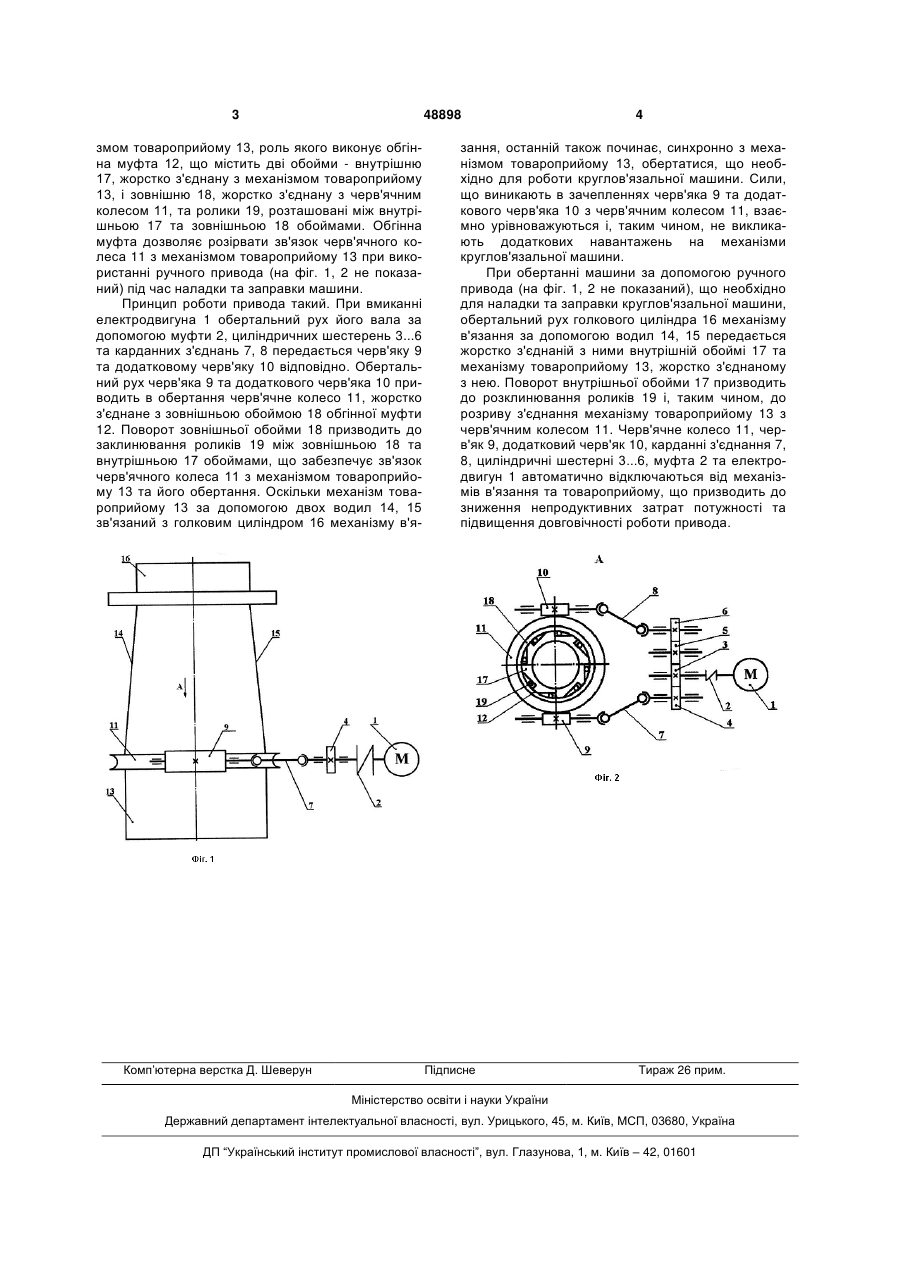

Привід круглов'язальної машини, що містить з'єднані між собою електродвигун та черв'як, кінематично зв'язаний з черв'ячним колесом, який відрізняється тим, що містить додатковий черв'як, кінематично зв'язаний з електродвигуном та черв'ячним колесом, причому додатковий черв'як встановлено діаметрально протилежно відносно черв'яка. (19) (21) u200910325 (22) 12.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 48898 змом товароприйому 13, роль якого виконує обгінна муфта 12, що містить дві обойми - внутрішню 17, жорстко з'єднану з механізмом товароприйому 13, і зовнішню 18, жорстко з'єднану з черв'ячним колесом 11, та ролики 19, розташовані між внутрішньою 17 та зовнішньою 18 обоймами. Обгінна муфта дозволяє розірвати зв'язок черв'ячного колеса 11 з механізмом товароприйому 13 при використанні ручного привода (на фіг. 1, 2 не показаний) під час наладки та заправки машини. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою муфти 2, циліндричних шестерень 3...6 та карданних з'єднань 7, 8 передається черв'яку 9 та додатковому черв'яку 10 відповідно. Обертальний рух черв'яка 9 та додаткового черв'яка 10 приводить в обертання черв'ячне колесо 11, жорстко з'єднане з зовнішньою обоймою 18 обгінної муфти 12. Поворот зовнішньої обойми 18 призводить до заклинювання роликів 19 між зовнішньою 18 та внутрішньою 17 обоймами, що забезпечує зв'язок черв'ячного колеса 11 з механізмом товароприйому 13 та його обертання. Оскільки механізм товароприйому 13 за допомогою двох водил 14, 15 зв'язаний з голковим циліндром 16 механізму в'я Комп’ютерна верстка Д. Шеверун 4 зання, останній також починає, синхронно з механізмом товароприйому 13, обертатися, що необхідно для роботи круглов'язальної машини. Сили, що виникають в зачепленнях черв'яка 9 та додаткового черв'яка 10 з черв'ячним колесом 11, взаємно урівноважуються і, таким чином, не викликають додаткових навантажень на механізми круглов'язальної машини. При обертанні машини за допомогою ручного привода (на фіг. 1, 2 не показаний), що необхідно для наладки та заправки круглов'язальної машини, обертальний рух голкового циліндра 16 механізму в'язання за допомогою водил 14, 15 передається жорстко з'єднаній з ними внутрішній обоймі 17 та механізму товароприйому 13, жорстко з'єднаному з нею. Поворот внутрішньої обойми 17 призводить до розклинювання роликів 19 і, таким чином, до розриву з'єднання механізму товароприйому 13 з черв'ячним колесом 11. Черв'ячне колесо 11, черв'як 9, додатковий черв'як 10, карданні з'єднання 7, 8, циліндричні шестерні 3...6, муфта 2 та електродвигун 1 автоматично відключаються від механізмів в'язання та товароприйому, що призводить до зниження непродуктивних затрат потужності та підвищення довговічності роботи привода. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
