Привід круглов`язальної машини

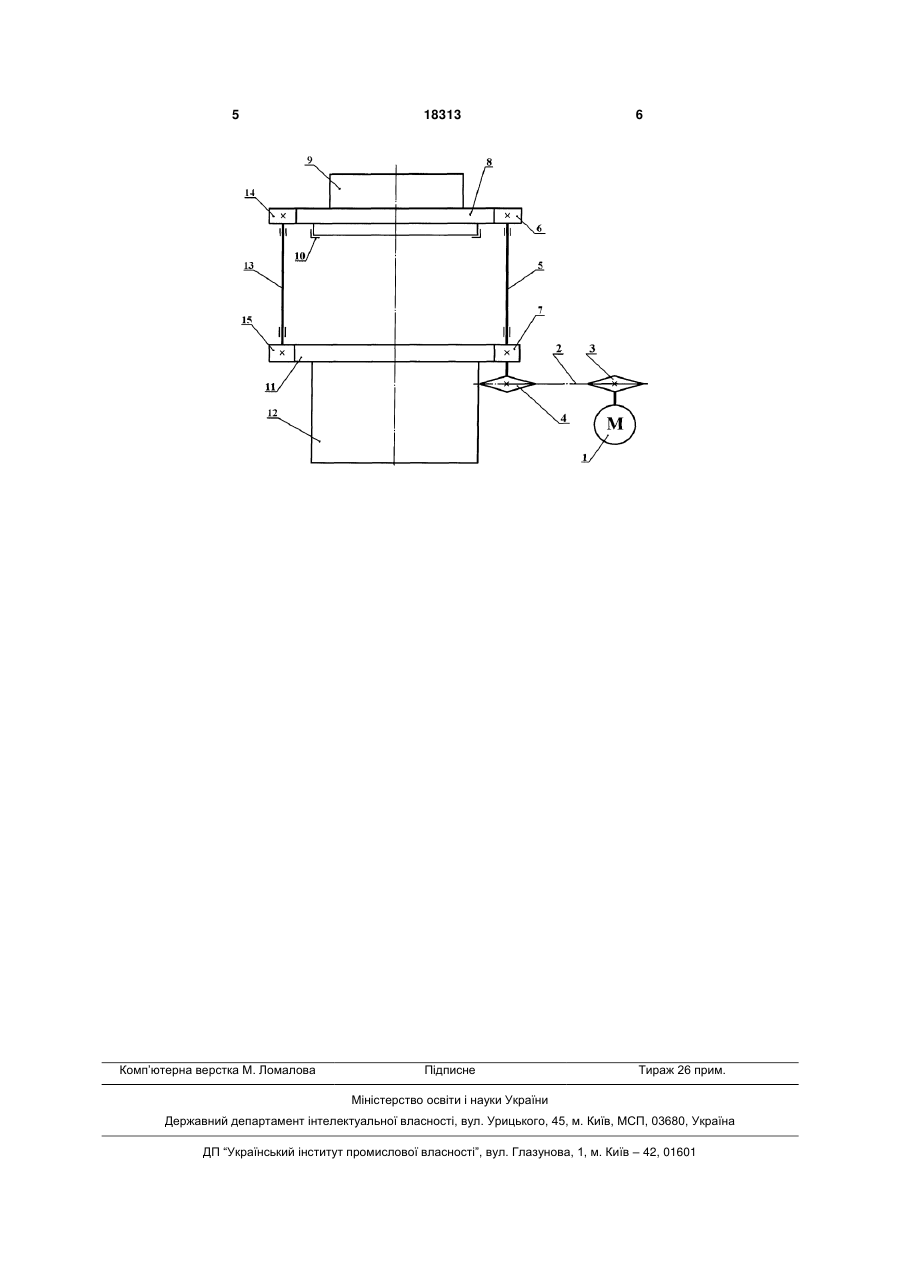

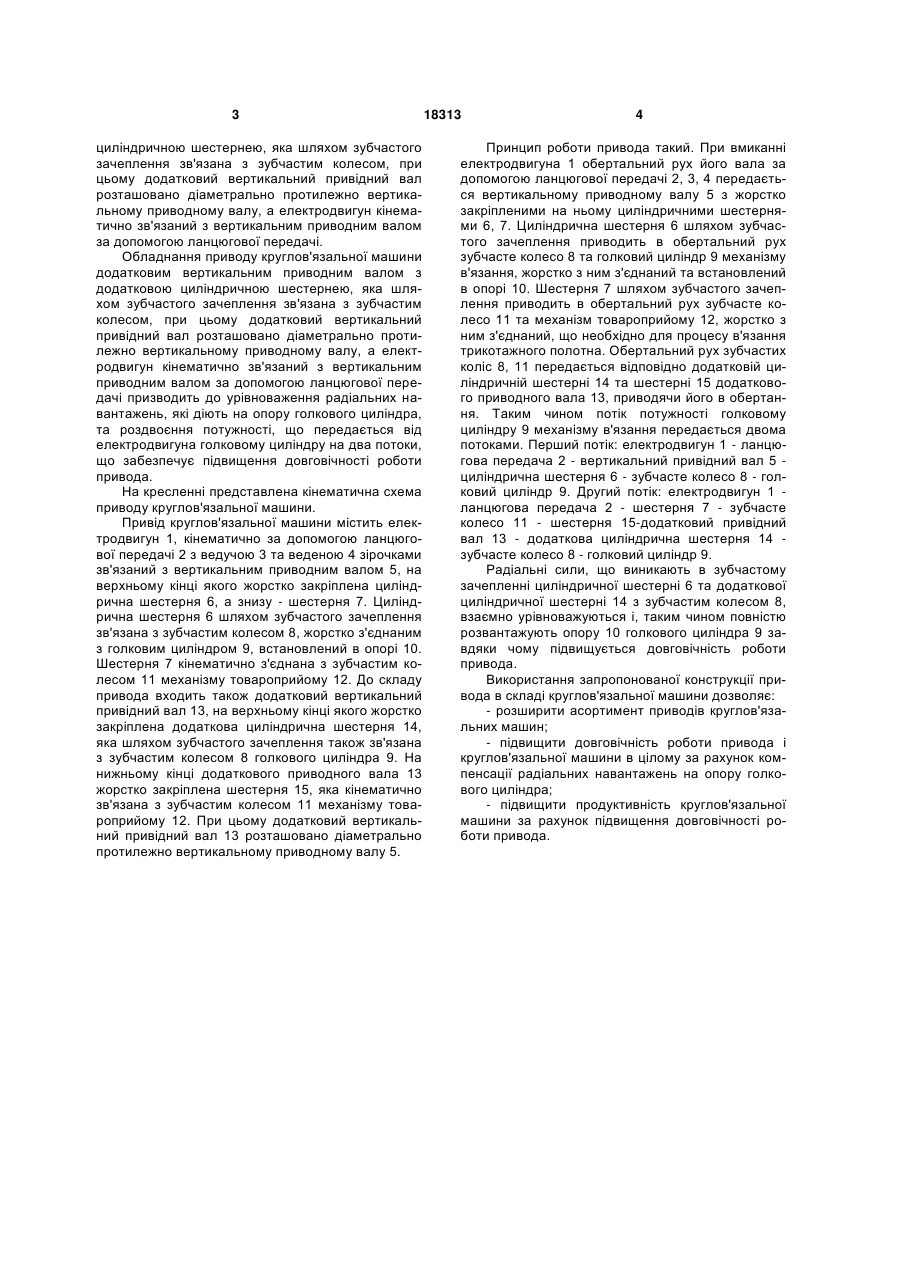

1. Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з вертикальним привідним валом з циліндричною шестірнею, яка шляхом зубчастого зачеплення 3 циліндричною шестернею, яка шляхом зубчастого зачеплення зв'язана з зубчастим колесом, при цьому додатковий вертикальний привідний вал розташовано діаметрально протилежно вертикальному приводному валу, а електродвигун кінематично зв'язаний з вертикальним приводним валом за допомогою ланцюгової передачі. Обладнання приводу круглов'язальної машини додатковим вертикальним приводним валом з додатковою циліндричною шестернею, яка шляхом зубчастого зачеплення зв'язана з зубчастим колесом, при цьому додатковий вертикальний привідний вал розташовано діаметрально протилежно вертикальному приводному валу, а електродвигун кінематично зв'язаний з вертикальним приводним валом за допомогою ланцюгової передачі призводить до урівноваження радіальних навантажень, які діють на опору голкового циліндра, та роздвоєння потужності, що передається від електродвигуна голковому циліндру на два потоки, що забезпечує підвищення довговічності роботи привода. На кресленні представлена кінематична схема приводу круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, кінематично за допомогою ланцюгової передачі 2 з ведучою 3 та веденою 4 зірочками зв'язаний з вертикальним приводним валом 5, на верхньому кінці якого жорстко закріплена циліндрична шестерня 6, а знизу - шестерня 7. Циліндрична шестерня 6 шляхом зубчастого зачеплення зв'язана з зубчастим колесом 8, жорстко з'єднаним з голковим циліндром 9, встановлений в опорі 10. Шестерня 7 кінематично з'єднана з зубчастим колесом 11 механізму товароприйому 12. До складу привода входить також додатковий вертикальний привідний вал 13, на верхньому кінці якого жорстко закріплена додаткова циліндрична шестерня 14, яка шляхом зубчастого зачеплення також зв'язана з зубчастим колесом 8 голкового циліндра 9. На нижньому кінці додаткового приводного вала 13 жорстко закріплена шестерня 15, яка кінематично зв'язана з зубчастим колесом 11 механізму товароприйому 12. При цьому додатковий вертикальний привідний вал 13 розташовано діаметрально протилежно вертикальному приводному валу 5. 18313 4 Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою ланцюгової передачі 2, 3, 4 передається вертикальному приводному валу 5 з жорстко закріпленими на ньому циліндричними шестернями 6, 7. Циліндрична шестерня 6 шляхом зубчастого зачеплення приводить в обертальний рух зубчасте колесо 8 та голковий циліндр 9 механізму в'язання, жорстко з ним з'єднаний та встановлений в опорі 10. Шестерня 7 шляхом зубчастого зачеплення приводить в обертальний рух зубчасте колесо 11 та механізм товароприйому 12, жорстко з ним з'єднаний, що необхідно для процесу в'язання трикотажного полотна. Обертальний рух зубчастих коліс 8, 11 передається відповідно додатковій циліндричній шестерні 14 та шестерні 15 додаткового приводного вала 13, приводячи його в обертання. Таким чином потік потужності голковому циліндру 9 механізму в'язання передається двома потоками. Перший потік: електродвигун 1 - ланцюгова передача 2 - вертикальний привідний вал 5 циліндрична шестерня 6 - зубчасте колесо 8 - голковий циліндр 9. Другий потік: електродвигун 1 ланцюгова передача 2 - шестерня 7 - зубчасте колесо 11 - шестерня 15-додатковий привідний вал 13 - додаткова циліндрична шестерня 14 зубчасте колесо 8 - голковий циліндр 9. Радіальні сили, що виникають в зубчастому зачепленні циліндричної шестерні 6 та додаткової циліндричної шестерні 14 з зубчастим колесом 8, взаємно урівноважуються і, таким чином повністю розвантажують опору 10 голкового циліндра 9 завдяки чому підвищується довговічність роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок компенсації радіальних навантажень на опору голкового циліндра; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода. 5 Комп’ютерна верстка М. Ломалова 18313 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
