Привід круглов`язальної машини

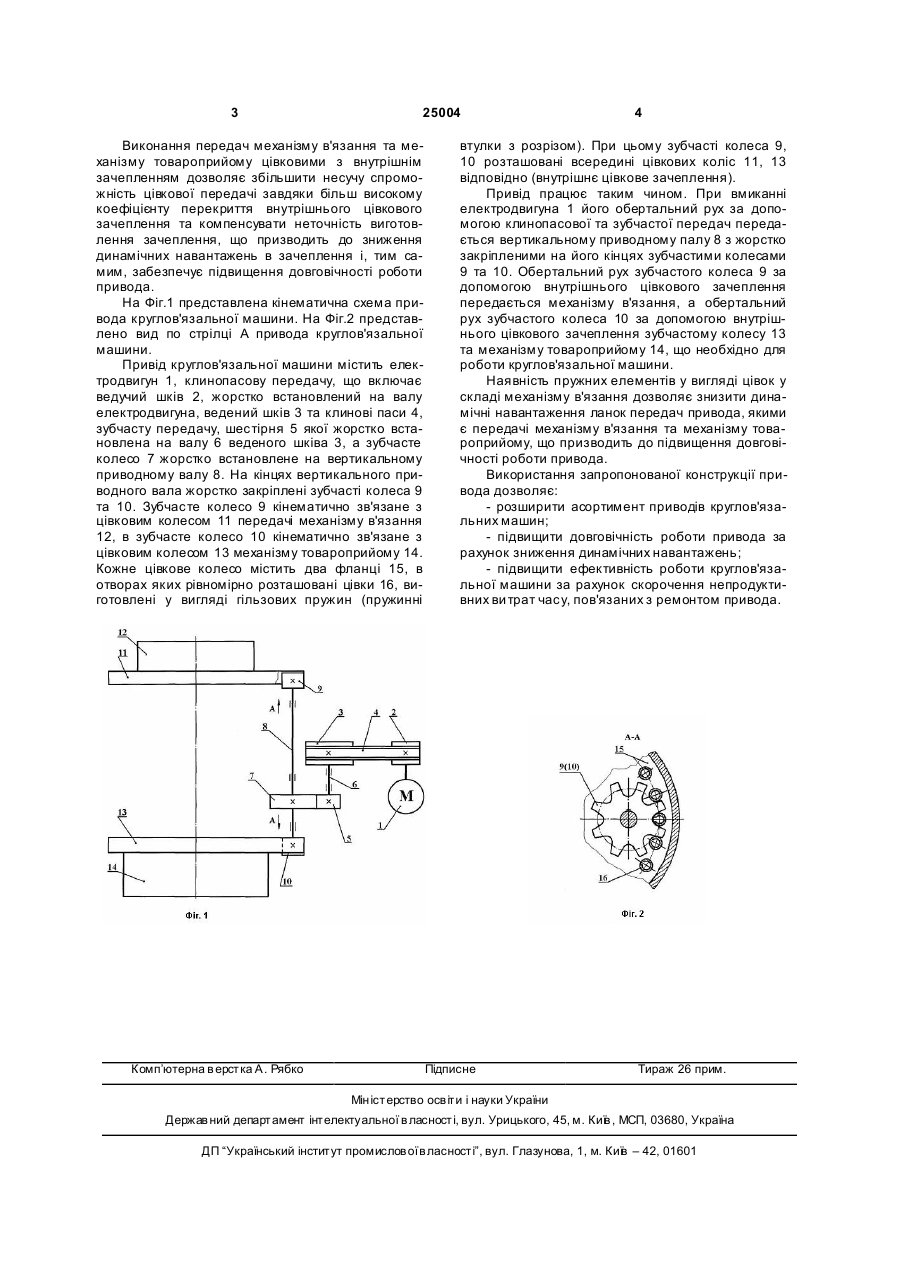

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електро 3 25004 Виконання передач механізму в'язання та механізму товароприйому цівковими з внутрішнім зачепленням дозволяє збільшити несучу спроможність цівкової передачі завдяки більш високому коефіцієнту перекриття внутрішнього цівкового зачеплення та компенсувати неточність виготовлення зачеплення, що призводить до зниження динамічних навантажень в зачеплення і, тим самим, забезпечує підвищення довговічності роботи привода. На Фіг.1 представлена кінематична схема привода круглов'язальної машини. На Фіг.2 представлено вид по стрілці А привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що включає ведучий шків 2, жорстко встановлений на валу електродвигуна, ведений шків 3 та клинові паси 4, зубчасту передачу, шестірня 5 якої жорстко встановлена на валу 6 веденого шківа 3, а зубчасте колесо 7 жорстко встановлене на вертикальному приводному валу 8. На кінцях вертикального приводного вала жорстко закріплені зубчасті колеса 9 та 10. Зубчасте колесо 9 кінематично зв'язане з цівковим колесом 11 передачі механізму в'язання 12, в зубчасте колесо 10 кінематично зв'язане з цівковим колесом 13 механізму товароприйому 14. Кожне цівкове колесо містить два фланці 15, в отворах яких рівномірно розташовані цівки 16, виготовлені у вигляді гільзових пружин (пружинні Комп’ютерна в ерстка А. Рябко 4 втулки з розрізом). При цьому зубчасті колеса 9, 10 розташовані всередині цівкових коліс 11, 13 відповідно (внутрішнє цівкове зачеплення). Привід працює таким чином. При вмиканні електродвигуна 1 його обертальний рух за допомогою клинопасової та зубчастої передач передається вертикальному приводному палу 8 з жорстко закріпленими на його кінцях зубчастими колесами 9 та 10. Обертальний рух зубчастого колеса 9 за допомогою внутрішнього цівкового зачеплення передається механізму в'язання, а обертальний рух зубчастого колеса 10 за допомогою внутрішнього цівкового зачеплення зубчастому колесу 13 та механізму товароприйому 14, що необхідно для роботи круглов'язальної машини. Наявність пружних елементів у вигляді цівок у складі механізму в'язання дозволяє знизити динамічні навантаження ланок передач привода, якими є передачі механізму в'язання та механізму товароприйому, що призводить до підвищення довговічності роботи привода. Використання запропонованої конструкції привода дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода за рахунок зниження динамічних навантажень; - підвищити ефективність роботи круглов'язальної машини за рахунок скорочення непродуктивних ви трат часу, пов'язаних з ремонтом привода. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
