Спосіб збільшення кількості ступенів гідравлічного преса та їх зусилля
Формула / Реферат
Спосіб збільшення кількості ступенів гідравлічного преса та їх зусилля, що включає підведення рідини високого тиску від акумулятора і рідини підвищеного тиску від проміжного мультиплікатора та її витрату для забезпечення здійснення технологічного процесу, який відрізняється тим, що при роботі на найвищому ступені зусиль, коли задіяні всі три циліндри, робоча рідина до циліндрів підводиться з можливістю отримання різних тисків в центральному та бічних циліндрах.
Текст

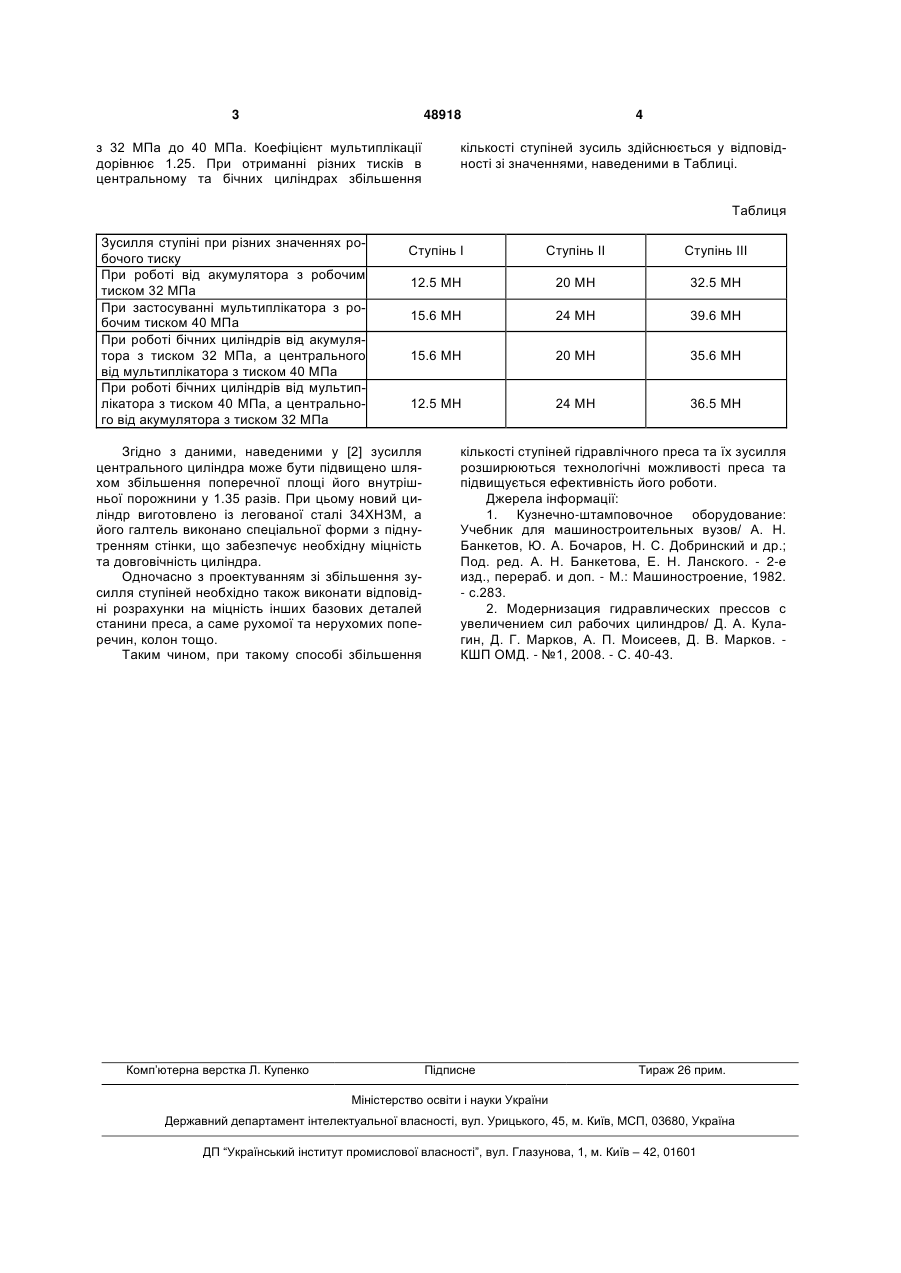

Спосіб збільшення кількості ступенів гідравлічного преса та їх зусилля, що включає підведення 3 48918 з 32 МПа до 40 МПа. Коефіцієнт мультиплікації дорівнює 1.25. При отриманні різних тисків в центральному та бічних циліндрах збільшення 4 кількості ступіней зусиль здійснюється у відповідності зі значеннями, наведеними в Таблиці. Таблиця Зусилля ступіні при різних значеннях робочого тиску При роботі від акумулятора з робочим тиском 32 МПа При застосуванні мультиплікатора з робочим тиском 40 МПа При роботі бічних циліндрів від акумулятора з тиском 32 МПа, а центрального від мультиплікатора з тиском 40 МПа При роботі бічних циліндрів від мультиплікатора з тиском 40 МПа, а центрального від акумулятора з тиском 32 МПа Ступінь І Ступінь II Ступінь III 12.5 МН 20 МН 32.5 МН 15.6 МН 24 МН 39.6 МН 15.6 МН 20 МН 35.6 МН 12.5 МН 24 МН 36.5 МН Згідно з даними, наведеними у [2] зусилля центрального циліндра може бути підвищено шляхом збільшення поперечної площі його внутрішньої порожнини у 1.35 разів. При цьому новий циліндр виготовлено із легованої сталі 34ХН3М, а його галтель виконано спеціальної форми з піднутренням стінки, що забезпечує необхідну міцність та довговічність циліндра. Одночасно з проектуванням зі збільшення зусилля ступіней необхідно також виконати відповідні розрахунки на міцність інших базових деталей станини преса, а саме рухомої та нерухомих поперечин, колон тощо. Таким чином, при такому способі збільшення Комп’ютерна верстка Л. Купенко кількості ступіней гідравлічного преса та їх зусилля розширюються технологічні можливості преса та підвищується ефективність його роботи. Джерела інформації: 1. Кузнечно-штамповочное оборудование: Учебник для машиностроительных вузов/ А. Н. Банкетов, Ю. А. Бочаров, Н. С. Добринский и др.; Под. ред. А. Н. Банкетова, Е. Н. Ланского. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1982. - с.283. 2. Модернизация гидравлических прессов с увеличением сил рабочих цилиндров/ Д. А. Кулагин, Д. Г. Марков, А. П. Моисеев, Д. В. Марков. КШП ОМД. - №1, 2008. - С. 40-43. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of increasing number of stages of hydraulic press and efforts thereof
Автори англійськоюKorchak Olena Serhiivna
Назва патенту російськоюСпособ увеличения количества ступеней гидравлического пресса и их усилия
Автори російськоюКорчак Елена Сергеевна
МПК / Мітки
МПК: B21B 15/00
Мітки: преса, спосіб, ступенів, гідравлічного, зусилля, кількості, збільшення
