Пристрій для змішування сипучих компонентів

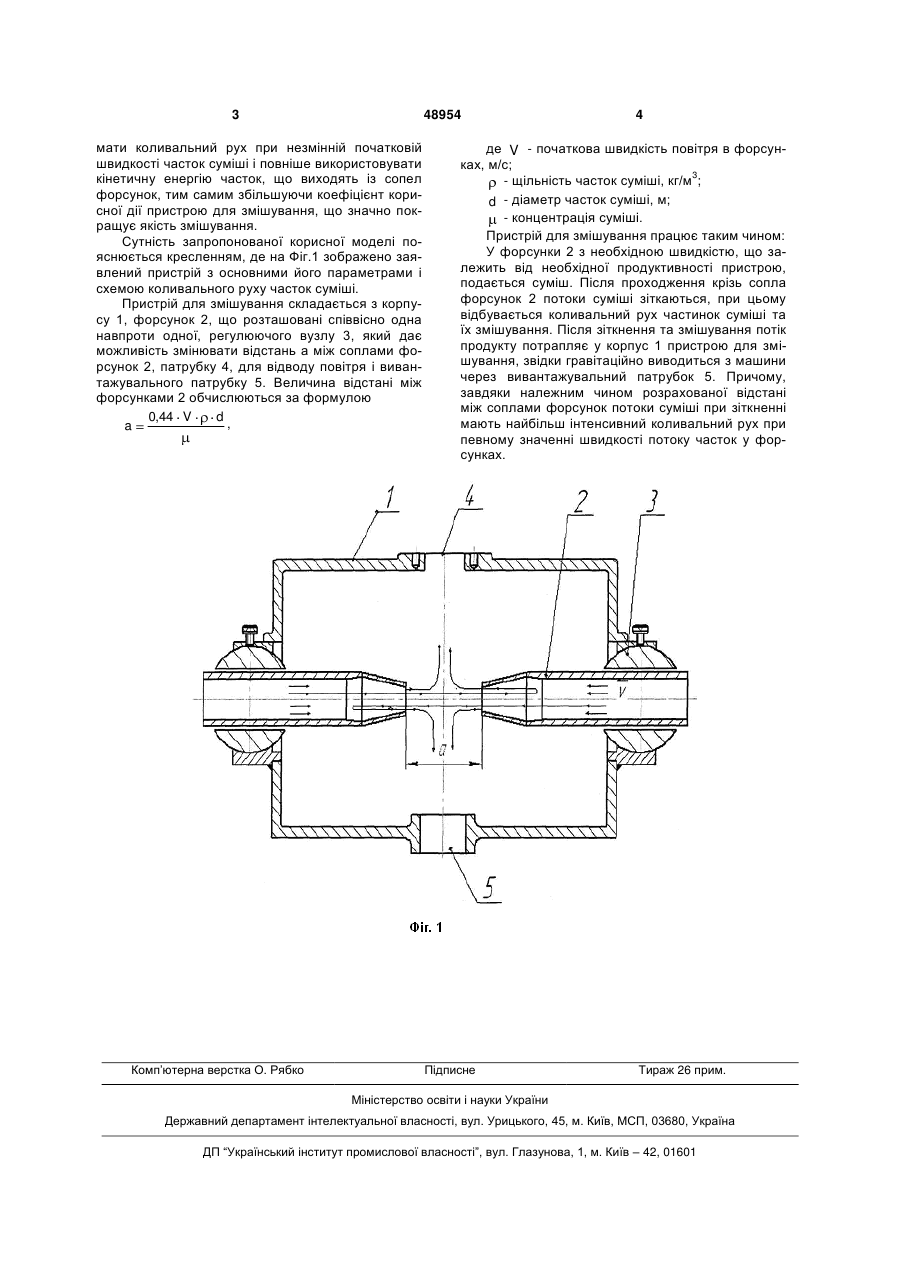

Пристрій для змішування сипучих компонентів, що містить корпус, всередині якого співвісно встановлені ідентичні форсунки, який відрізня ється тим, що відстань між соплами форсунок а розраховується за формулою 0,44 V d a , Корисна модель належить до пристроїв для змішування сипучих компонентів, і може бути використана в переробної промисловості зокрема для змішування борошна і борошняних продуктів а також у макаронній, кондитерській, хлібопекарській та інших галузях промисловості де використовується змішування. Відомий пристрій для диспергування і змішування, що містить корпус, всередині якого співвісно встановлені сопла [А.с. 1065030 СССР, МКИ7 В01F5/00. Пристрій для диспергування і змішування В.И. Демченко, А.Н. Гончаров, В.М. Миненков (СССР). - №3439787/23-26; заявл. 19.05.1982; опубл. 07.01.1984. Бюл. №1.] У відомому пристрої диспергування і змішування часток відбувається при зіткненні потоків і за рахунок кінетичної енергії потоку. Але при розташуванні сопел на довільній відстані коливальний рух часток при зіткненні буде зменшуватись, що зменшує коефіцієнт корисної дії пристрою. При такому конструктивному рішенні неможливо змішування сипучих матеріалів. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для здійснення струменевого змішування, що містить корпус, всередині якого співвісно встановлені форсунки [Эльперин И.Т. и др. Процессы переноса во встречных струях /И.Т. Эльперин, В.Л. Мельцер, Л.Л. Павловський, Ю.П. Енякин; под.ред. И.Т. Эльперин - Минск: «Наука и техника», 1972. - 216с]. Ефективність роботи відомого пристрою залежить від інтенсивності коливального руху часток у момент зіткнення. При використанні форсунок на довільній відстані швидкість потоків і коливальний рух у момент зіткнення буде зменшуватись при незмінних енерговитратах, що зменшує коефіцієнт корисної дії відомого пристрою. В основу корисної моделі поставлена задача вдосконалення пристрою для змішування сипучих компонентів, в якому шляхом оптимізації відстані між соплами форсунок забезпечується більш повне використання кінетичної енергії потоків суміші, що дозволяє підвищити коефіцієнт корисної дії та якості змішування. Поставлена задача вирішується тим, що в пристрої для змішування, що містить корпус, всередині якого співвісно встановлені ідентичні форсунки, відповідно пропонованої корисної моделі, відстань між соплами форсунок а, розрахована за формулою 0,44 V d , a (13) 48954 (11) UA (19) де V - початкова швидкість повітря в форсунках, м/с; - щільність часток суміші, кг/м3; d - діаметр часток суміші, м; - концентрація суміші. Розташування форсунок на розрахованій відстані за пропонованою формулою дозволяє отри U де V - початкова швидкість повітря в форсунках, м/с; - щільність часток суміші, кг/м3; d - діаметр часток суміші, м; - концентрація суміші. 3 48954 мати коливальний рух при незмінній початковій швидкості часток суміші і повніше використовувати кінетичну енергію часток, що виходять із сопел форсунок, тим самим збільшуючи коефіцієнт корисної дії пристрою для змішування, що значно покращує якість змішування. Сутність запропонованої корисної моделі пояснюється кресленням, де на Фіг.1 зображено заявлений пристрій з основними його параметрами і схемою коливального руху часток суміші. Пристрій для змішування складається з корпусу 1, форсунок 2, що розташовані співвісно одна навпроти одної, регулюючого вузлу 3, який дає можливість змінювати відстань а між соплами форсунок 2, патрубку 4, для відводу повітря і вивантажувального патрубку 5. Величина відстані між форсунками 2 обчислюються за формулою 0,44 V d , a Комп’ютерна верстка О. Рябко 4 де V - початкова швидкість повітря в форсунках, м/с; - щільність часток суміші, кг/м3; d - діаметр часток суміші, м; - концентрація суміші. Пристрій для змішування працює таким чином: У форсунки 2 з необхідною швидкістю, що залежить від необхідної продуктивності пристрою, подається суміш. Після проходження крізь сопла форсунок 2 потоки суміші зіткаються, при цьому відбувається коливальний рух частинок суміші та їх змішування. Після зіткнення та змішування потік продукту потрапляє у корпус 1 пристрою для змішування, звідки гравітаційно виводиться з машини через вивантажувальний патрубок 5. Причому, завдяки належним чином розрахованої відстані між соплами форсунок потоки суміші при зіткненні мають найбільш інтенсивний коливальний рух при певному значенні швидкості потоку часток у форсунках. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
