Пристрій для реєстрації механічних коливань об`єкта

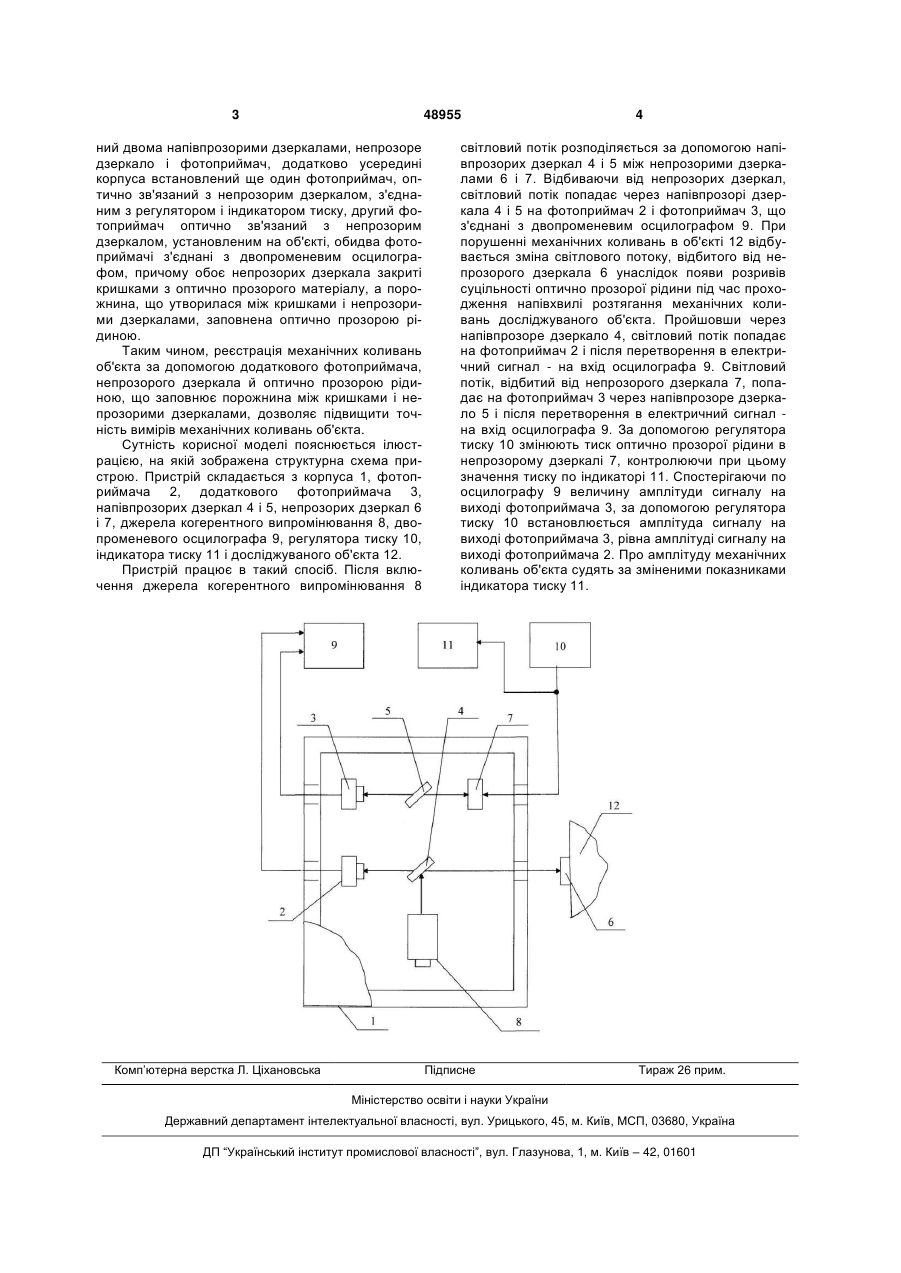

Пристрій для реєстрації механічних коливань об'єкта, що містить корпус, усередині якого встановлені джерело когерентного випромінювання, оснащений двома напівпрозорими дзеркалами, непрозоре дзеркало і фотоприймач, який відріз 3 48955 ний двома напівпрозорими дзеркалами, непрозоре дзеркало і фотоприймач, додатково усередині корпуса встановлений ще один фотоприймач, оптично зв'язаний з непрозорим дзеркалом, з'єднаним з регулятором і індикатором тиску, другий фотоприймач оптично зв'язаний з непрозорим дзеркалом, установленим на об'єкті, обидва фотоприймачі з'єднані з двопроменевим осцилографом, причому обоє непрозорих дзеркала закриті кришками з оптично прозорого матеріалу, а порожнина, що утворилася між кришками і непрозорими дзеркалами, заповнена оптично прозорою рідиною. Таким чином, реєстрація механічних коливань об'єкта за допомогою додаткового фотоприймача, непрозорого дзеркала й оптично прозорою рідиною, що заповнює порожнина між кришками і непрозорими дзеркалами, дозволяє підвищити точність вимірів механічних коливань об'єкта. Сутність корисної моделі пояснюється ілюстрацією, на якій зображена структурна схема пристрою. Пристрій складається з корпуса 1, фотоприймача 2, додаткового фотоприймача 3, напівпрозорих дзеркал 4 і 5, непрозорих дзеркал 6 і 7, джерела когерентного випромінювання 8, двопроменевого осцилографа 9, регулятора тиску 10, індикатора тиску 11 і досліджуваного об'єкта 12. Пристрій працює в такий спосіб. Після включення джерела когерентного випромінювання 8 Комп’ютерна верстка Л. Ціхановська 4 світловий потік розподіляється за допомогою напівпрозорих дзеркал 4 і 5 між непрозорими дзеркалами 6 і 7. Відбиваючи від непрозорих дзеркал, світловий потік попадає через напівпрозорі дзеркала 4 і 5 на фотоприймач 2 і фотоприймач 3, що з'єднані з двопроменевим осцилографом 9. При порушенні механічних коливань в об'єкті 12 відбувається зміна світлового потоку, відбитого від непрозорого дзеркала 6 унаслідок появи розривів суцільності оптично прозорої рідини під час проходження напівхвилі розтягання механічних коливань досліджуваного об'єкта. Пройшовши через напівпрозоре дзеркало 4, світловий потік попадає на фотоприймач 2 і після перетворення в електричний сигнал - на вхід осцилографа 9. Світловий потік, відбитий від непрозорого дзеркала 7, попадає на фотоприймач 3 через напівпрозоре дзеркало 5 і після перетворення в електричний сигнал на вхід осцилографа 9. За допомогою регулятора тиску 10 змінюють тиск оптично прозорої рідини в непрозорому дзеркалі 7, контролюючи при цьому значення тиску по індикаторі 11. Спостерігаючи по осцилографу 9 величину амплітуди сигналу на виході фотоприймача 3, за допомогою регулятора тиску 10 встановлюється амплітуда сигналу на виході фотоприймача 3, рівна амплітуді сигналу на виході фотоприймача 2. Про амплітуду механічних коливань об'єкта судять за зміненими показниками індикатора тиску 11. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
