Пристрій для контролю оптико-механічних приборів

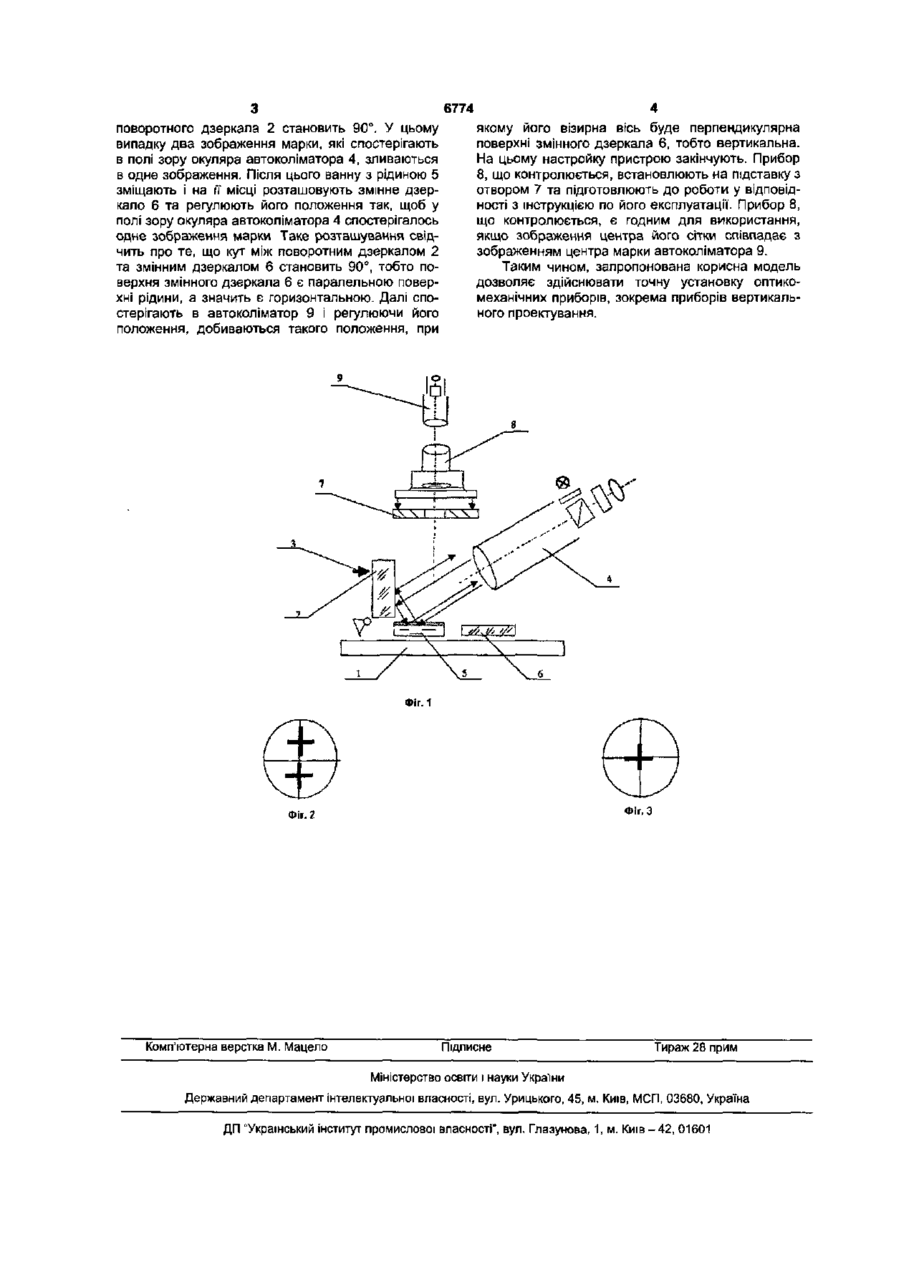

1. Пристрій для контролю оптико-механічних приборів, що містить станину, на якій розташовано поворотне дзеркало з механізмом повороту, авто коліматор, розміщений похило, та ванну з рідиною, який відрізняється тим, що додатково містить підставку з отвором, авто коліматор, розміщений вертикально, та змінне дзеркало, виконане з можливістю регулювання для встановлення його паралельно до поверхні рідини 2. Пристрій за п. 1, який відрізняється тим, що підставка з отвором розташована над станиною. 3. Пристрій за п. 2, який відрізняється тим, що автоколіматор, що розміщений вертикально, розташований над підставкою з отвором. Корисна модель відноситься до контрольновимірювально'і техніки, а саме до пристроїв для контролю оптико-механічних приборів. Найбільш близьким є пристрій для контролю оптико-механічних приборів, що містить станину, на якій розташовано автоколіматор, ванну з рідиною та прозору пластину з напівпрозорим дзеркальним покриттям [Авторське свідоцтво № 577402, дата публікації - 25.10.1977р.]. Зазначений пристрій використовується для перевірки нівелірів та інших оптико-механічних приборів горизонтального проектування, але не дає змогу здійснювати перевірку точності установки оптико-механічних приборів вертикального проектування. Задачею даної корисної моделі являється удосконалення конструкції пристрою для контролю оптико-механічних приборів, в якому за рахунок запропонованого конструктивного виконання та зв'язку між елементами забезпечується точність установки оптико-механічних приборів як горизонтального так і вертикального проектування. Поставлена задача вирішується запропонованим пристроєм для контролю оптико-механічних приборів, що містить станину, на якій розташовано поворотне дзеркало з механізмом повороту, автоколіматор, розміщений похило, та ванна з рідиною, який додатково містить підставку з отвором, автоколіматор, розміщений вертикально, та змінне дзеркало, виконане з можливістю регулювання для встановлення його паралельно до поверхні рідини. Підставка з отвором розташована над станиною. Автоколіматор, що розміщений вертикально, розташований над підставкою з отвором. Запропонована корисна модель пояснюється кресленням, де зображено на: Фіг. 1 - пристрій для контролю оптикомеханічних приборів; Фіг.2 - марка у полі зору окуляра автоколіматора, що розміщений похило, коли кут між поверхнею рідини і поворотним дзеркалом не становить 90°; Фіг.З - марка у полі зорі окуляра автоколіматора, що розміщений похило, коли кут між поверхнею рідини і поворотним дзеркалом становить 90°. Пристрій для контролю оптико-механічних приборів складається із станини 1, на якій розташовано поворотне дзеркало 2 з механізмом повороту 3, автоколіматор 4, розміщений похило, ванна з рідиною 5 та змінне дзеркало 6 Над станиною 1 розташована підставка з отвором 7 для розміщення прибору 8, що контролюється. Зверху над підставкою з отвором 7 розташований автоколіматор 9, розміщений вертикально. Пристрій для контролю оптико-механічних приборів працює наступним чином. Спостерігають в окуляр автоколіматора 4, встановленого похило до поверхні рідини, та регулюють положення поворотного дзеркала 2 за допомогою механізму повороту 3, добиваючись такого положення поворотного дзеркала 2, при якому кут між вільною поверхнею рідини та поверхнею 1 (О 6774 поворотного дзеркала 2 становить 90°, У цьому випадку два зображення марки, які спостерігають в полі зору окуляра автоколіматора 4, зливаються в одне зображення. Після цього ванну з рідиною 5 зміщають і на її місці розташовують змінне дзеркало 6 та регулюють його положення так, щоб у полі зору окуляра автоколіматора 4 спостерігалось одне зображення марки Таке розташування свідчить про те, що кут між поворотним дзеркалом 2 та змінним дзеркалом б становить 90°, тобто поверхня змінного дзеркала 6 є паралельною поверхні рідини, а значить є горизонтальною. Далі спостерігають в автоколіматор 9 і регулюючи його положення, добиваються такого положення, при якому його візирна вісь буде перпендикулярна поверхні змінного дзеркала 6, тобто вертикальна. На цьому настройку пристрою закінчують. Прибор 8, що контролюється, встановлюють на підставку з отвором 7 та підготовлюють до роботи у відповідності з інструкцією по його експлуатації- Прибор 8, що контролюється, є годним для використання, якщо зображення центра його сітки співпадає з зображенням центра марки автоколіматора 9. Таким чином, запропонована корисна модель дозволяє здійснювати точну установку оптикомеханічних приборів, зокрема приборів вертикального проектування. А" X Фіг. З Фіг. 2 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
