Пристрій для знаходження межових магніторезонансних ідентифікаторів положення координат

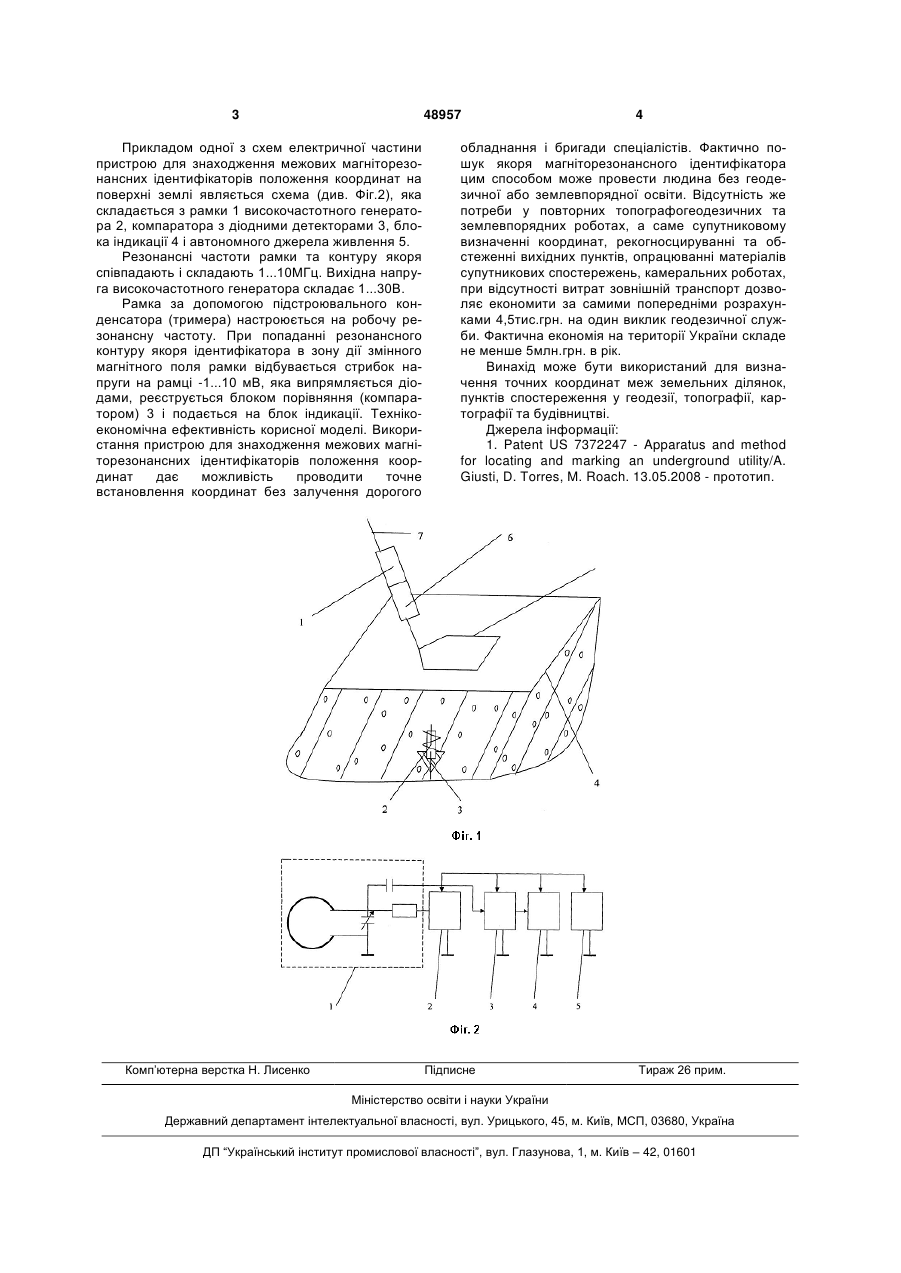

Пристрій для знаходження межових магніторезонансних ідентифікаторів положення координат, що полягає у застосуванні генератора високої частоти, який відрізняється тим, що в ньому для зондування поверхні землі використаний резонансний коливальний контур, налаштований на власну частоту межових магніторезонансних ідентифікаторів, що дозволяє встановлювати їх точне місцезнаходження під поверхнею землі. (21) u200911008 (22) 30.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ЖИГУЦ ЮРІЙ ЮРІЙОВИЧ, ОПАЧКО ІВАНОВИЧ, ЗАЯЦЬ ТАРАС МИХАЙЛОВИЧ, ЛАК НАТАЛІЯ ІВАНІВНА (73) ЖИГУЦ ЮРІЙ ЮРІЙОВИЧ, ОПАЧКО ІВАНОВИЧ, ЗАЯЦЬ ТАРАС МИХАЙЛОВИЧ, ЛАК НАТАЛІЯ ІВАНІВНА 3 48957 Прикладом одної з схем електричної частини пристрою для знаходження межових магніторезонансних ідентифікаторів положення координат на поверхні землі являється схема (див. Фіг.2), яка складається з рамки 1 високочастотного генератора 2, компаратора з діодними детекторами 3, блока індикації 4 і автономного джерела живлення 5. Резонансні частоти рамки та контуру якоря співпадають і складають 1...10МГц. Вихідна напруга високочастотного генератора складає 1...30В. Рамка за допомогою підстроювального конденсатора (тримера) настроюється на робочу резонансну частоту. При попаданні резонансного контуру якоря ідентифікатора в зону дії змінного магнітного поля рамки відбувається стрибок напруги на рамці -1...10 мВ, яка випрямляється діодами, реєструється блоком порівняння (компаратором) 3 і подається на блок індикації. Технікоекономічна ефективність корисної моделі. Використання пристрою для знаходження межових магніторезонансних ідентифікаторів положення координат дає можливість проводити точне встановлення координат без залучення дорогого Комп’ютерна верстка Н. Лиcенко 4 обладнання і бригади спеціалістів. Фактично пошук якоря магніторезонансного ідентифікатора цим способом може провести людина без геодезичної або землевпорядної освіти. Відсутність же потреби у повторних топографогеодезичних та землевпорядних роботах, а саме супутниковому визначенні координат, рекогносцируванні та обстеженні вихідних пунктів, опрацюванні матеріалів супутникових спостережень, камеральних роботах, при відсутності витрат зовнішній транспорт дозволяє економити за самими попередніми розрахунками 4,5тис.грн. на один виклик геодезичної служби. Фактична економія на території України складе не менше 5млн.грн. в рік. Винахід може бути використаний для визначення точних координат меж земельних ділянок, пунктів спостереження у геодезії, топографії, картографії та будівництві. Джерела інформації: 1. Patent US 7372247 - Apparatus and method for locating and marking an underground utility/A. Giusti, D. Torres, M. Roach. 13.05.2008 - прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
