Рекламна установка

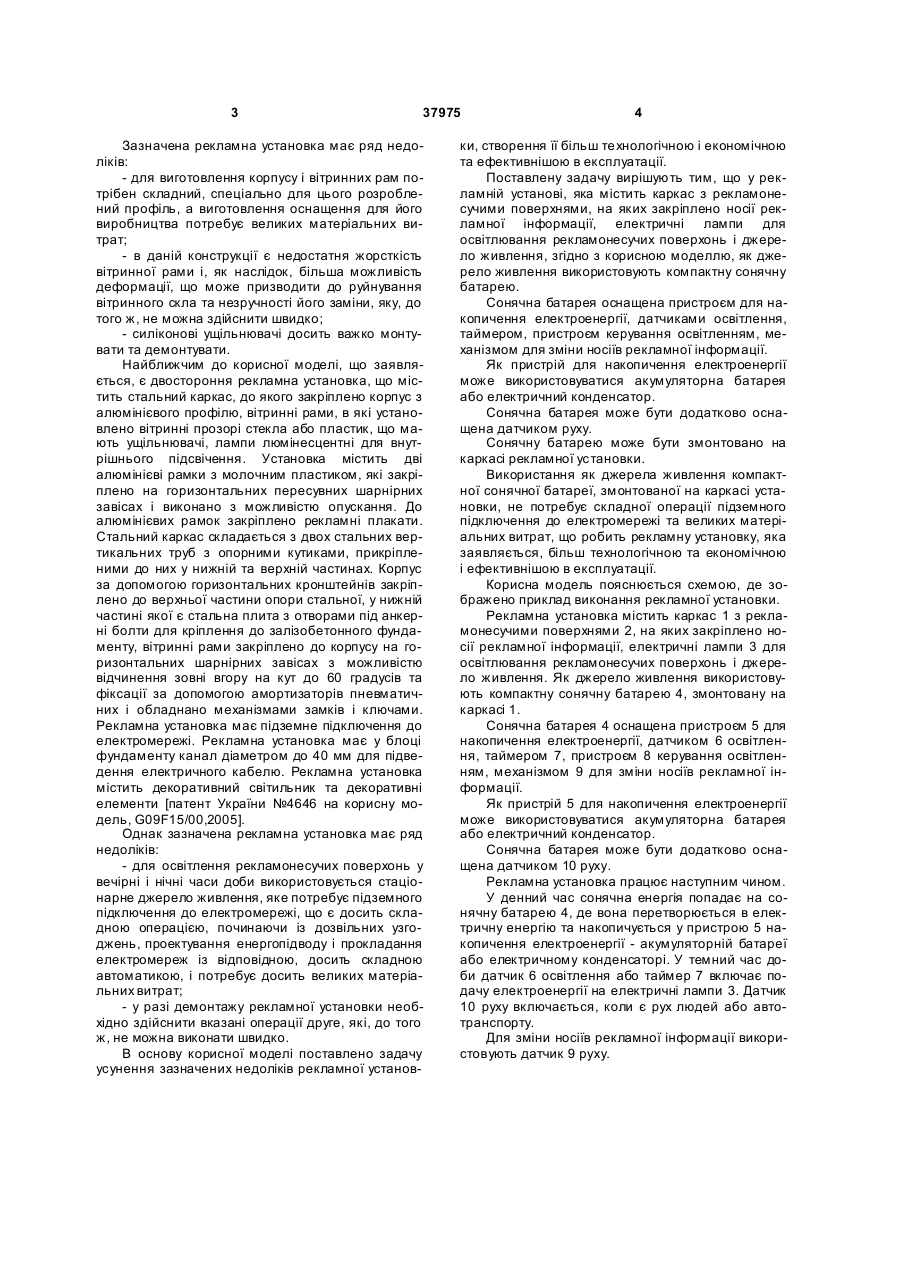

1. Рекламна установка, що містить каркас з рекламонесучими поверхнями, на яких закріплено носії рекламної інформації, електричні лампи для освітлювання рекламонесучих поверхонь і джерело живлення, яка відрізняється тим, що як джерело живлення використовують сонячну батарею. 2. Рекламна установка за п. 1, яка відрізняється тим, що сонячна батарея оснащена пристроєм для 3 37975 Зазначена рекламна установка має ряд недоліків: - для виготовлення корпусу і вітринних рам потрібен складний, спеціально для цього розроблений профіль, а виготовлення оснащення для його виробництва потребує великих матеріальних витрат; - в даній конструкції є недостатня жорсткість вітринної рами і, як наслідок, більша можливість деформації, що може призводити до руйнування вітринного скла та незручності його заміни, яку, до того ж, не можна здійснити швидко; - силіконові ущільнювачі досить важко монтувати та демонтувати. Найближчим до корисної моделі, що заявляється, є двостороння рекламна установка, що містить стальний каркас, до якого закріплено корпус з алюмінієвого профілю, вітринні рами, в які установлено вітринні прозорі стекла або пластик, що мають ущільнювачі, лампи люмінесцентні для внутрішнього підсвічення. Установка містить дві алюмінієві рамки з молочним пластиком, які закріплено на горизонтальних пересувних шарнірних завісах і виконано з можливістю опускання. До алюмінієвих рамок закріплено рекламні плакати. Стальний каркас складається з двох стальних вертикальних труб з опорними кутиками, прикріпленими до них у нижній та верхній частинах. Корпус за допомогою горизонтальних кронштейнів закріплено до верхньої частини опори стальної, у нижній частині якої є стальна плита з отворами під анкерні болти для кріплення до залізобетонного фундаменту, вітринні рами закріплено до корпусу на горизонтальних шарнірних завісах з можливістю відчинення зовні вгору на кут до 60 градусів та фіксації за допомогою амортизаторів пневматичних і обладнано механізмами замків і ключами. Рекламна установка має підземне підключення до електромережі. Рекламна установка має у блоці фундаменту канал діаметром до 40 мм для підведення електричного кабелю. Рекламна установка містить декоративний світильник та декоративні елементи [патент України №4646 на корисну модель, G09F15/00,2005]. Однак зазначена рекламна установка має ряд недоліків: - для освітлення рекламонесучих поверхонь у вечірні і нічні часи доби використовується стаціонарне джерело живлення, яке потребує підземного підключення до електромережі, що є досить складною операцією, починаючи із дозвільних узгоджень, проектування енергопідводу і прокладання електромереж із відповідною, досить складною автоматикою, і потребує досить великих матеріальних витрат; - у разі демонтажу рекламної установки необхідно здійснити вказані операції друге, які, до того ж, не можна виконати швидко. В основу корисної моделі поставлено задачу усунення зазначених недоліків рекламної установ 4 ки, створення її більш технологічною і економічною та ефективнішою в експлуатації. Поставлену задачу вирішують тим, що у рекламній установі, яка містить каркас з рекламонесучими поверхнями, на яких закріплено носії рекламної інформації, електричні лампи для освітлювання рекламонесучих поверхонь і джерело живлення, згідно з корисною моделлю, як джерело живлення використовують компактну сонячну батарею. Сонячна батарея оснащена пристроєм для накопичення електроенергії, датчиками освітлення, таймером, пристроєм керування освітленням, механізмом для зміни носіїв рекламної інформації. Як пристрій для накопичення електроенергії може використовуватися акумуляторна батарея або електричний конденсатор. Сонячна батарея може бути додатково оснащена датчиком руху. Сонячну батарею може бути змонтовано на каркасі рекламної установки. Використання як джерела живлення компактної сонячної батареї, змонтованої на каркасі установки, не потребує складної операції підземного підключення до електромережі та великих матеріальних витрат, що робить рекламну установку, яка заявляється, більш технологічною та економічною і ефективнішою в експлуатації. Корисна модель пояснюється схемою, де зображено приклад виконання рекламної установки. Рекламна установка містить каркас 1 з рекламонесучими поверхнями 2, на яких закріплено носії рекламної інформації, електричні лампи 3 для освітлювання рекламонесучих поверхонь і джерело живлення. Як джерело живлення використовують компактну сонячну батарею 4, змонтовану на каркасі 1. Сонячна батарея 4 оснащена пристроєм 5 для накопичення електроенергії, датчиком 6 освітлення, таймером 7, пристроєм 8 керування освітленням, механізмом 9 для зміни носіїв рекламної інформації. Як пристрій 5 для накопичення електроенергії може використовуватися акумуляторна батарея або електричний конденсатор. Сонячна батарея може бути додатково оснащена датчиком 10 руху. Рекламна установка працює наступним чином. У денний час сонячна енергія попадає на сонячну батарею 4, де вона перетворюється в електричну енергію та накопичується у пристрою 5 накопичення електроенергії - акумуляторній батареї або електричному конденсаторі. У темний час доби датчик 6 освітлення або таймер 7 включає подачу електроенергії на електричні лампи 3. Датчик 10 руху включається, коли є рух людей або автотранспорту. Для зміни носіїв рекламної інформації використовують датчик 9 руху. 5 Комп’ютерна в ерстка О. Рябко 37975 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
