Нагрівальний килимок

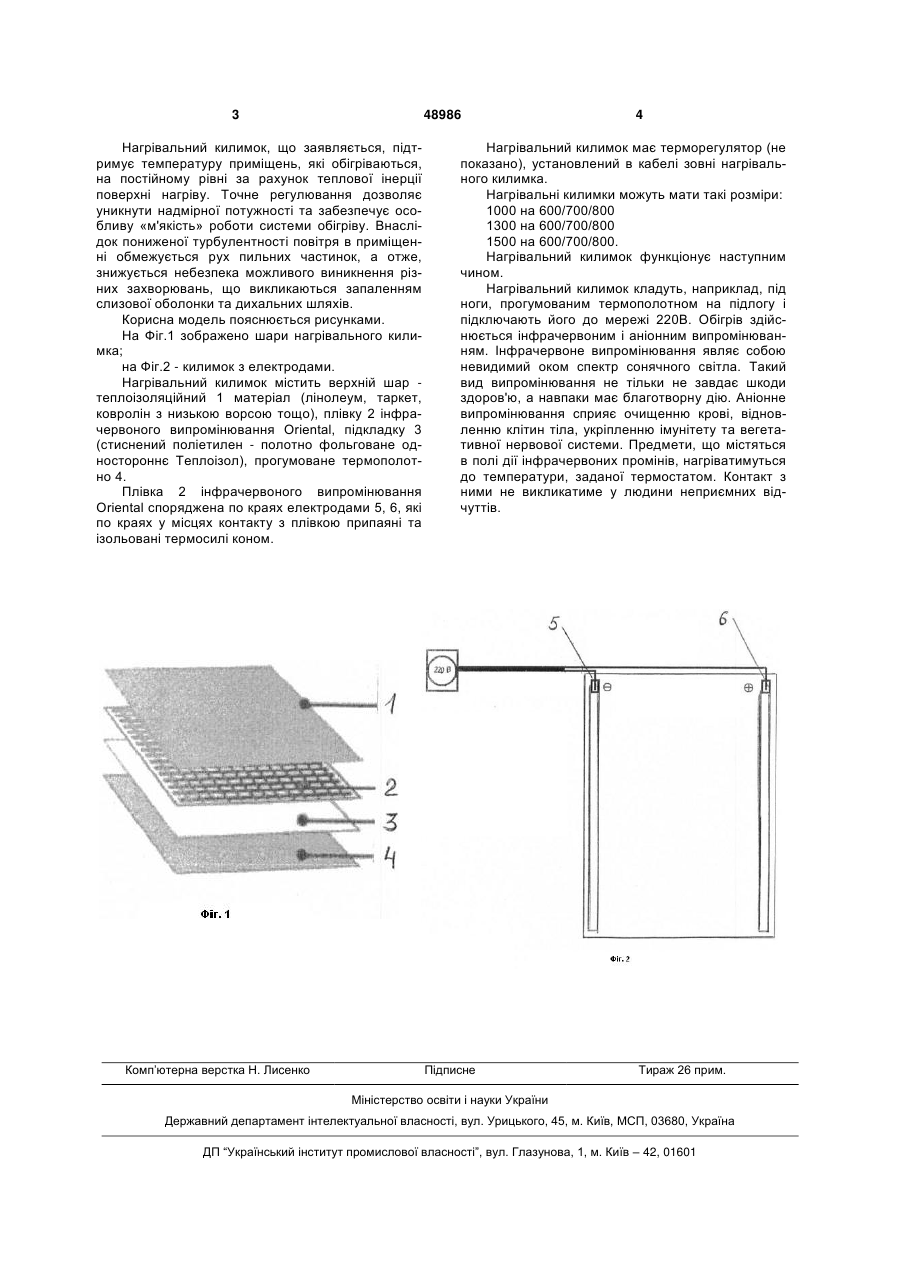

1. Нагрівальний килимок, що містить нагрівальний елемент, який відрізняється тим, що як нагрівальний елемент використано плівку інфрачервоного випромінювання Oriental, споряджену по краях електродами, зверху якої розміщено теплоізоляційний матеріал, знизу - підкладку, а під нею - прогумоване термополотно, причому він має 3 48986 Нагрівальний килимок, що заявляється, підтримує температуру приміщень, які обігріваються, на постійному рівні за рахунок теплової інерції поверхні нагріву. Точне регулювання дозволяє уникнути надмірної потужності та забезпечує особливу «м'якість» роботи системи обігріву. Внаслідок пониженої турбулентності повітря в приміщенні обмежується рух пильних частинок, а отже, знижується небезпека можливого виникнення різних захворювань, що викликаються запаленням слизової оболонки та дихальних шляхів. Корисна модель пояснюється рисунками. На Фіг.1 зображено шари нагрівального килимка; на Фіг.2 - килимок з електродами. Нагрівальний килимок містить верхній шар теплоізоляційний 1 матеріал (лінолеум, таркет, ковролін з низькою ворсою тощо), плівку 2 інфрачервоного випромінювання Oriental, підкладку 3 (стиснений поліетилен - полотно фольговане одностороннє Теплоізол), прогумоване термополотно 4. Плівка 2 інфрачервоного випромінювання Oriental споряджена по краях електродами 5, 6, які по краях у місцях контакту з плівкою припаяні та ізольовані термосилі коном. Комп’ютерна верстка Н. Лиcенко 4 Нагрівальний килимок має терморегулятор (не показано), установлений в кабелі зовні нагрівального килимка. Нагрівальні килимки можуть мати такі розміри: 1000 на 600/700/800 1300 на 600/700/800 1500 на 600/700/800. Нагрівальний килимок функціонує наступним чином. Нагрівальний килимок кладуть, наприклад, під ноги, прогумованим термополотном на підлогу і підключають його до мережі 220В. Обігрів здійснюється інфрачервоним і аніонним випромінюванням. Інфрачервоне випромінювання являє собою невидимий оком спектр сонячного світла. Такий вид випромінювання не тільки не завдає шкоди здоров'ю, а навпаки має благотворну дію. Аніонне випромінювання сприяє очищенню крові, відновленню клітин тіла, укріпленню імунітету та вегетативної нервової системи. Предмети, що містяться в полі дії інфрачервоних промінів, нагріватимуться до температури, заданої термостатом. Контакт з ними не викликатиме у людини неприємних відчуттів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
